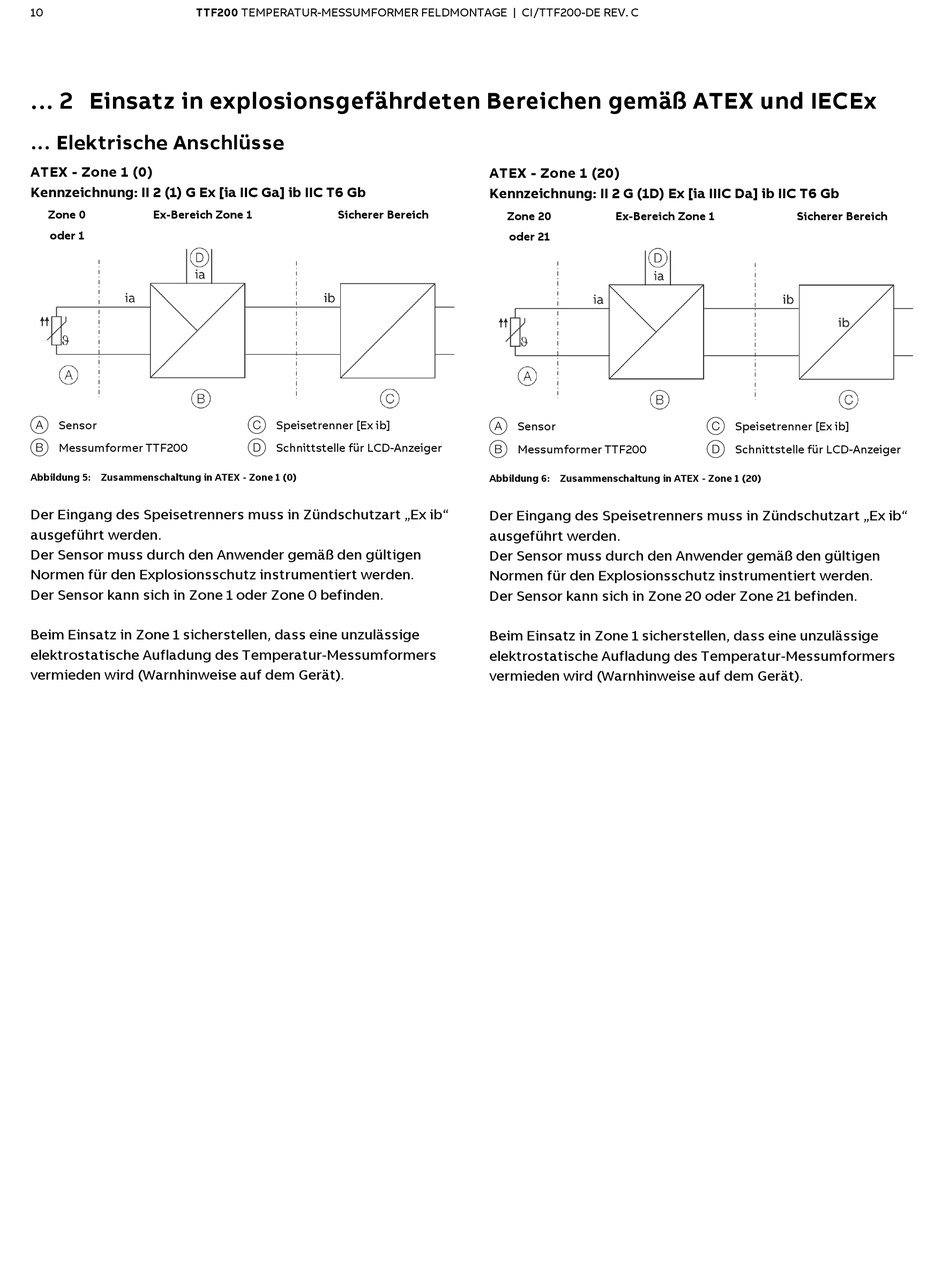

10 TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
... 2 Einsatz in explosionsgefährdeten Bereichen gemäß ATEX und IECEx
... Elektrische Anschlüsse
ATEX - Zone 1 (0)
Kennzeichnung: II 2 (1) G Ex [ia IIC Ga] ib IIC T6 Gb
Zone 0 Ex-Bereich Zone 1
oder 1
A Sensor
B Messumformer TTF200
Abbildung 5: Zusammenschaltung in ATEX - Zone 1 (0)
Der Eingang des Speisetrenners muss in Zündschutzart „Ex ib"
ausgeführt werden.
Der Sensor muss durch den Anwender gemäß den gültigen
Normen für den Explosionsschutz instrumentiert werden.
Der Sensor kann sich in Zone 1 oder Zone 0 befinden.
Beim Einsatz in Zone 1 sicherstellen, dass eine unzulässige
elektrostatische Aufladung des Temperatur-Messumformers
vermieden wird (Warnhinweise auf dem Gerät).
Sicherer Bereich
C Speisetrenner [Ex ib]
D Schnittstelle für LCD-Anzeiger
ATEX - Zone 1 (20)
Kennzeichnung: II 2 G (1D) Ex [ia IIIC Da] ib IIC T6 Gb
Zone 20 Ex-Bereich Zone 1
oder 21
A Sensor
B Messumformer TTF200
Abbildung 6: Zusammenschaltung in ATEX - Zone 1 (20)
Der Eingang des Speisetrenners muss in Zündschutzart „Ex ib"
ausgeführt werden.
Der Sensor muss durch den Anwender gemäß den gültigen
Normen für den Explosionsschutz instrumentiert werden.
Der Sensor kann sich in Zone 20 oder Zone 21 befinden.
Beim Einsatz in Zone 1 sicherstellen, dass eine unzulässige
elektrostatische Aufladung des Temperatur-Messumformers
vermieden wird (Warnhinweise auf dem Gerät).
Sicherer Bereich
C Speisetrenner [Ex ib]
D Schnittstelle für LCD-Anzeiger
