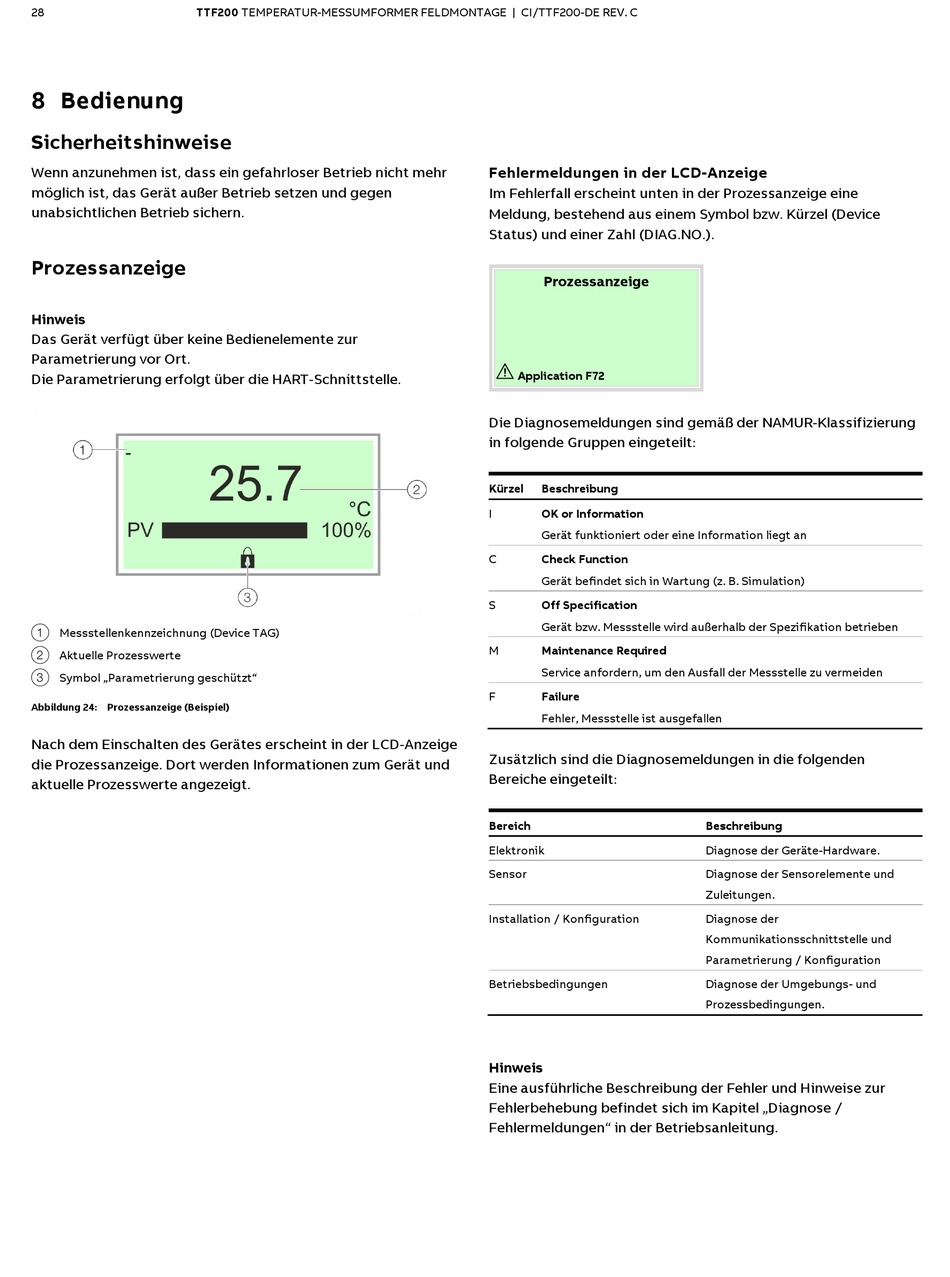

ABB TTF200 Inbetriebnahmeanleitung Seite 28

28 TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
8 Bedienung
Sicherheitshinweise
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, das Gerät außer Betrieb setzen und gegen
unabsichtlichen Betrieb sichern.
Prozessanzeige
Hinweis
Das Gerät verfügt über keine Bedienelemente zur
Parametrierung vor Ort.
Die Parametrierung erfolgt über die HART-Schnittstelle.
1 Messstellenkennzeichnung (Device TAG)
2 Aktuelle Prozesswerte
3 Symbol „Parametrierung geschützt"
Abbildung 24: Prozessanzeige (Beispiel)
Nach dem Einschalten des Gerätes erscheint in der LCD-Anzeige
die Prozessanzeige. Dort werden Informationen zum Gerät und
aktuelle Prozesswerte angezeigt.
Fehlermeldungen in der LCD-Anzeige
Im Fehlerfall erscheint unten in der Prozessanzeige eine
Meldung, bestehend aus einem Symbol bzw. Kürzel (Device
Status) und einer Zahl (DIAG.NO.).
Prozessanzeige
Application F72
Die Diagnosemeldungen sind gemäß der NAMUR-Klassifizierung
in folgende Gruppen eingeteilt:
Kürzel Beschreibung
I OK or Information
Gerät funktioniert oder eine Information liegt an
C Check Function
Gerät befindet sich in Wartung (z. B. Simulation)
S Off Specification
Gerät bzw. Messstelle wird außerhalb der Spezifikation betrieben
M Maintenance Required
Service anfordern, um den Ausfall der Messstelle zu vermeiden
F Failure
Fehler, Messstelle ist ausgefallen
Zusätzlich sind die Diagnosemeldungen in die folgenden
Bereiche eingeteilt:
Bereich
Elektronik
Sensor
Installation / Konfiguration
Betriebsbedingungen
Hinweis
Eine ausführliche Beschreibung der Fehler und Hinweise zur
Fehlerbehebung befindet sich im Kapitel „Diagnose /
Fehlermeldungen" in der Betriebsanleitung.
Beschreibung
Diagnose der Geräte-Hardware.
Diagnose der Sensorelemente und
Zuleitungen.
Diagnose der
Kommunikationsschnittstelle und
Parametrierung / Konfiguration
Diagnose der Umgebungs- und
Prozessbedingungen.
