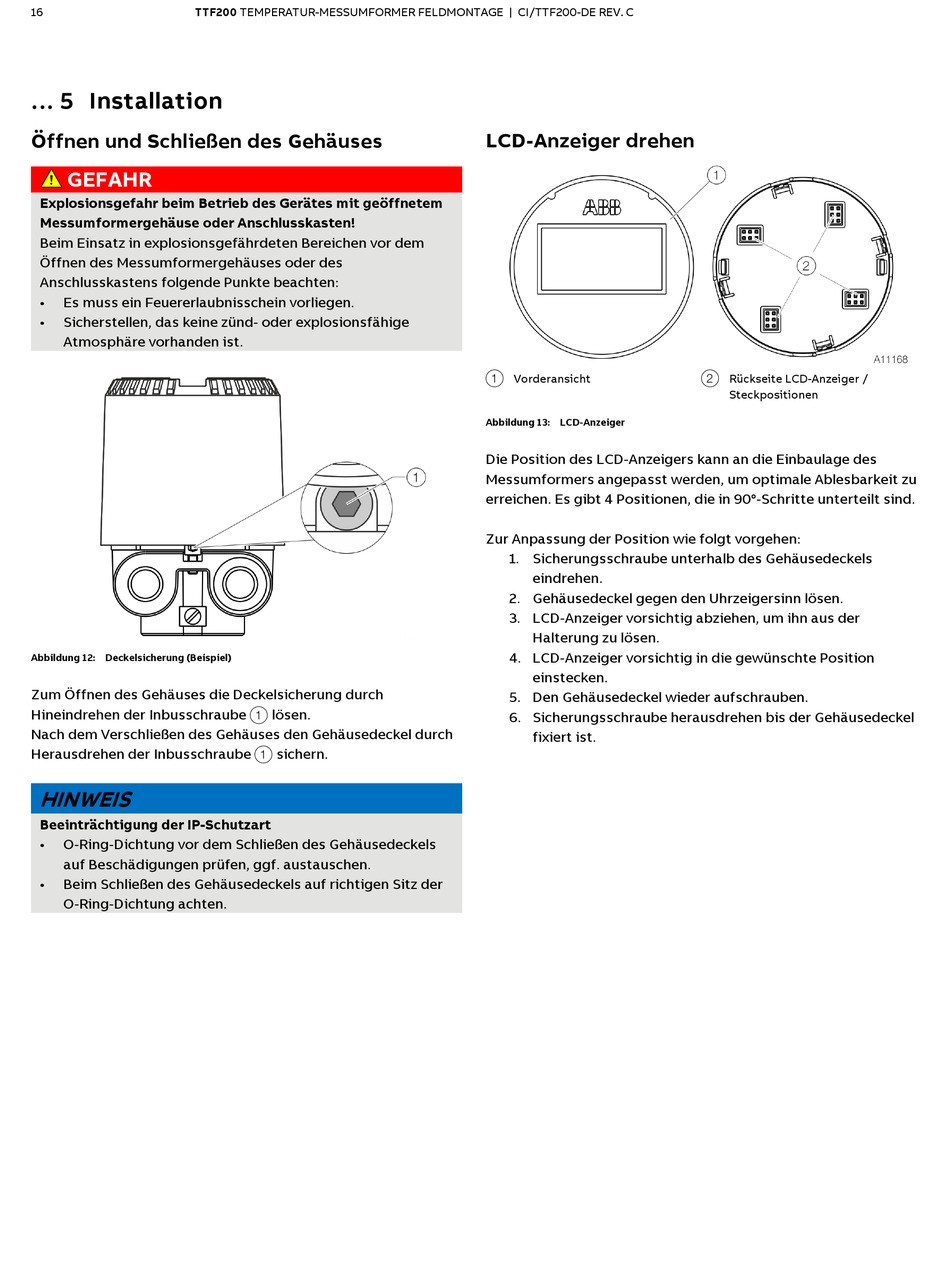

16 TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
... 5 Installation
Öffnen und Schließen des Gehäuses
GEFAHR
Explosionsgefahr beim Betrieb des Gerätes mit geöffnetem
Messumformergehäuse oder Anschlusskasten!
Beim Einsatz in explosionsgefährdeten Bereichen vor dem
Öffnen des Messumformergehäuses oder des
Anschlusskastens folgende Punkte beachten:
• Es muss ein Feuererlaubnisschein vorliegen.
• Sicherstellen, das keine zünd- oder explosionsfähige
Atmosphäre vorhanden ist.
Abbildung 12: Deckelsicherung (Beispiel)
Zum Öffnen des Gehäuses die Deckelsicherung durch
Hineindrehen der Inbusschraube
Nach dem Verschließen des Gehäuses den Gehäusedeckel durch
Herausdrehen der Inbusschraube
HINWEIS
Beeinträchtigung der IP-Schutzart
• O-Ring-Dichtung vor dem Schließen des Gehäusedeckels
auf Beschädigungen prüfen, ggf. austauschen.
• Beim Schließen des Gehäusedeckels auf richtigen Sitz der
O-Ring-Dichtung achten.
lösen.
1
sichern.
1
LCD-Anzeiger drehen
1 Vorderansicht
Abbildung 13: LCD-Anzeiger
Die Position des LCD-Anzeigers kann an die Einbaulage des
Messumformers angepasst werden, um optimale Ablesbarkeit zu
erreichen. Es gibt 4 Positionen, die in 90°-Schritte unterteilt sind.
Zur Anpassung der Position wie folgt vorgehen:
1. Sicherungsschraube unterhalb des Gehäusedeckels
eindrehen.
2. Gehäusedeckel gegen den Uhrzeigersinn lösen.
3. LCD-Anzeiger vorsichtig abziehen, um ihn aus der
Halterung zu lösen.
4. LCD-Anzeiger vorsichtig in die gewünschte Position
einstecken.
5. Den Gehäusedeckel wieder aufschrauben.
6. Sicherungsschraube herausdrehen bis der Gehäusedeckel
fixiert ist.
2 Rückseite LCD-Anzeiger /
Steckpositionen
