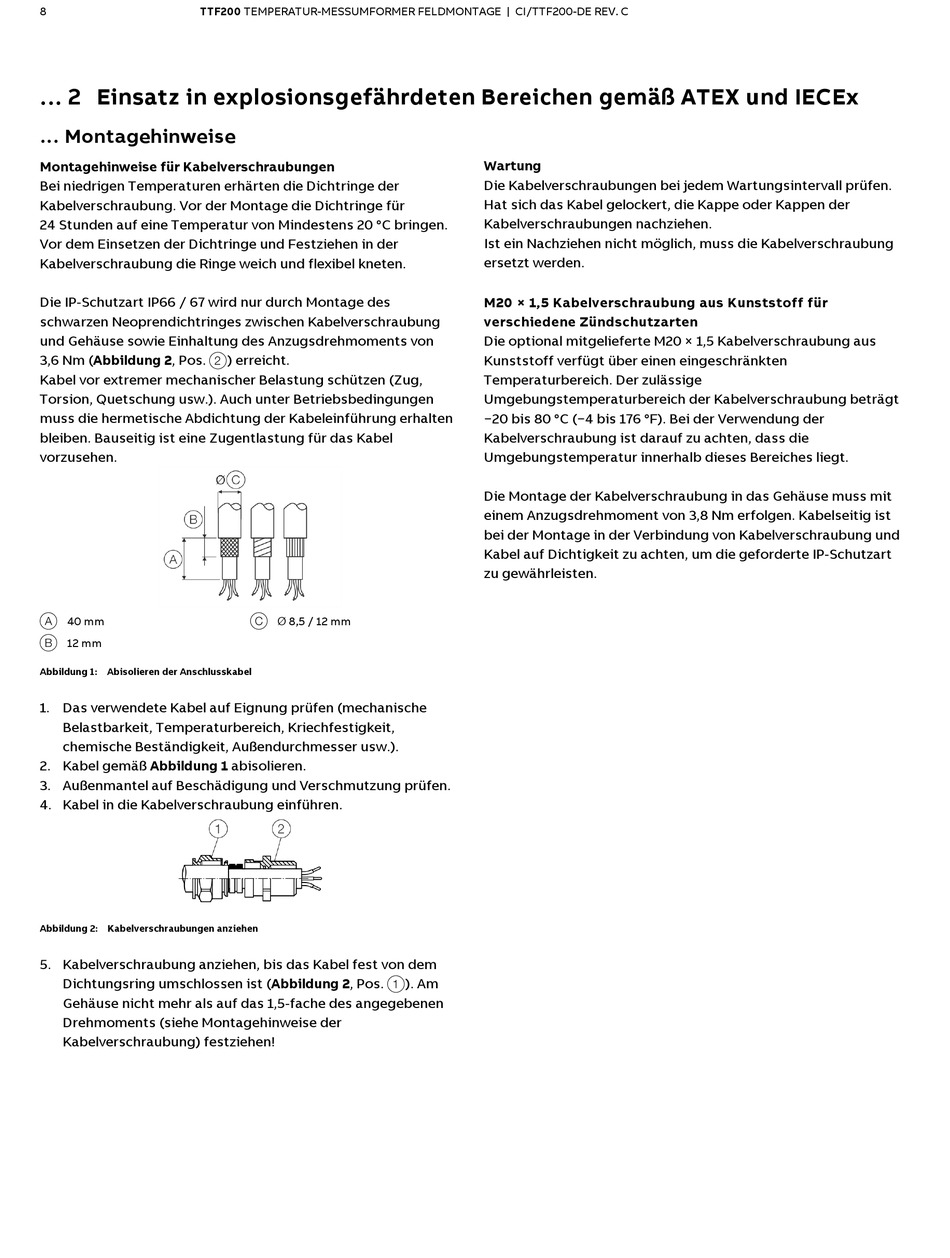

ABB TTF200 Inbetriebnahmeanleitung Seite 8

8 TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
... 2 Einsatz in explosionsgefährdeten Bereichen gemäß ATEX und IECEx
... Montagehinweise
Montagehinweise für Kabelverschraubungen
Bei niedrigen Temperaturen erhärten die Dichtringe der
Kabelverschraubung. Vor der Montage die Dichtringe für
24 Stunden auf eine Temperatur von Mindestens 20 °C bringen.
Vor dem Einsetzen der Dichtringe und Festziehen in der
Kabelverschraubung die Ringe weich und flexibel kneten.
Die IP-Schutzart IP66 / 67 wird nur durch Montage des
schwarzen Neoprendichtringes zwischen Kabelverschraubung
und Gehäuse sowie Einhaltung des Anzugsdrehmoments von
3,6 Nm (Abbildung 2, Pos.
2
Kabel vor extremer mechanischer Belastung schützen (Zug,
Torsion, Quetschung usw.). Auch unter Betriebsbedingungen
muss die hermetische Abdichtung der Kabeleinführung erhalten
bleiben. Bauseitig ist eine Zugentlastung für das Kabel
vorzusehen.
A 40 mm
B 12 mm
Abbildung 1: Abisolieren der Anschlusskabel
1. Das verwendete Kabel auf Eignung prüfen (mechanische
Belastbarkeit, Temperaturbereich, Kriechfestigkeit,
chemische Beständigkeit, Außendurchmesser usw.).
2. Kabel gemäß Abbildung 1 abisolieren.
3. Außenmantel auf Beschädigung und Verschmutzung prüfen.
4. Kabel in die Kabelverschraubung einführen.
Abbildung 2: Kabelverschraubungen anziehen
5. Kabelverschraubung anziehen, bis das Kabel fest von dem
Dichtungsring umschlossen ist (Abbildung 2, Pos.
Gehäuse nicht mehr als auf das 1,5-fache des angegebenen
Drehmoments (siehe Montagehinweise der
Kabelverschraubung) festziehen!
) erreicht.
C Ø 8,5 / 12 mm
1
Wartung
Die Kabelverschraubungen bei jedem Wartungsintervall prüfen.
Hat sich das Kabel gelockert, die Kappe oder Kappen der
Kabelverschraubungen nachziehen.
Ist ein Nachziehen nicht möglich, muss die Kabelverschraubung
ersetzt werden.
M20 × 1,5 Kabelverschraubung aus Kunststoff für
verschiedene Zündschutzarten
Die optional mitgelieferte M20 × 1,5 Kabelverschraubung aus
Kunststoff verfügt über einen eingeschränkten
Temperaturbereich. Der zulässige
Umgebungstemperaturbereich der Kabelverschraubung beträgt
−20 bis 80 °C (−4 bis 176 °F). Bei der Verwendung der
Kabelverschraubung ist darauf zu achten, dass die
Umgebungstemperatur innerhalb dieses Bereiches liegt.
Die Montage der Kabelverschraubung in das Gehäuse muss mit
einem Anzugsdrehmoment von 3,8 Nm erfolgen. Kabelseitig ist
bei der Montage in der Verbindung von Kabelverschraubung und
Kabel auf Dichtigkeit zu achten, um die geforderte IP-Schutzart
zu gewährleisten.
). Am
