TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C

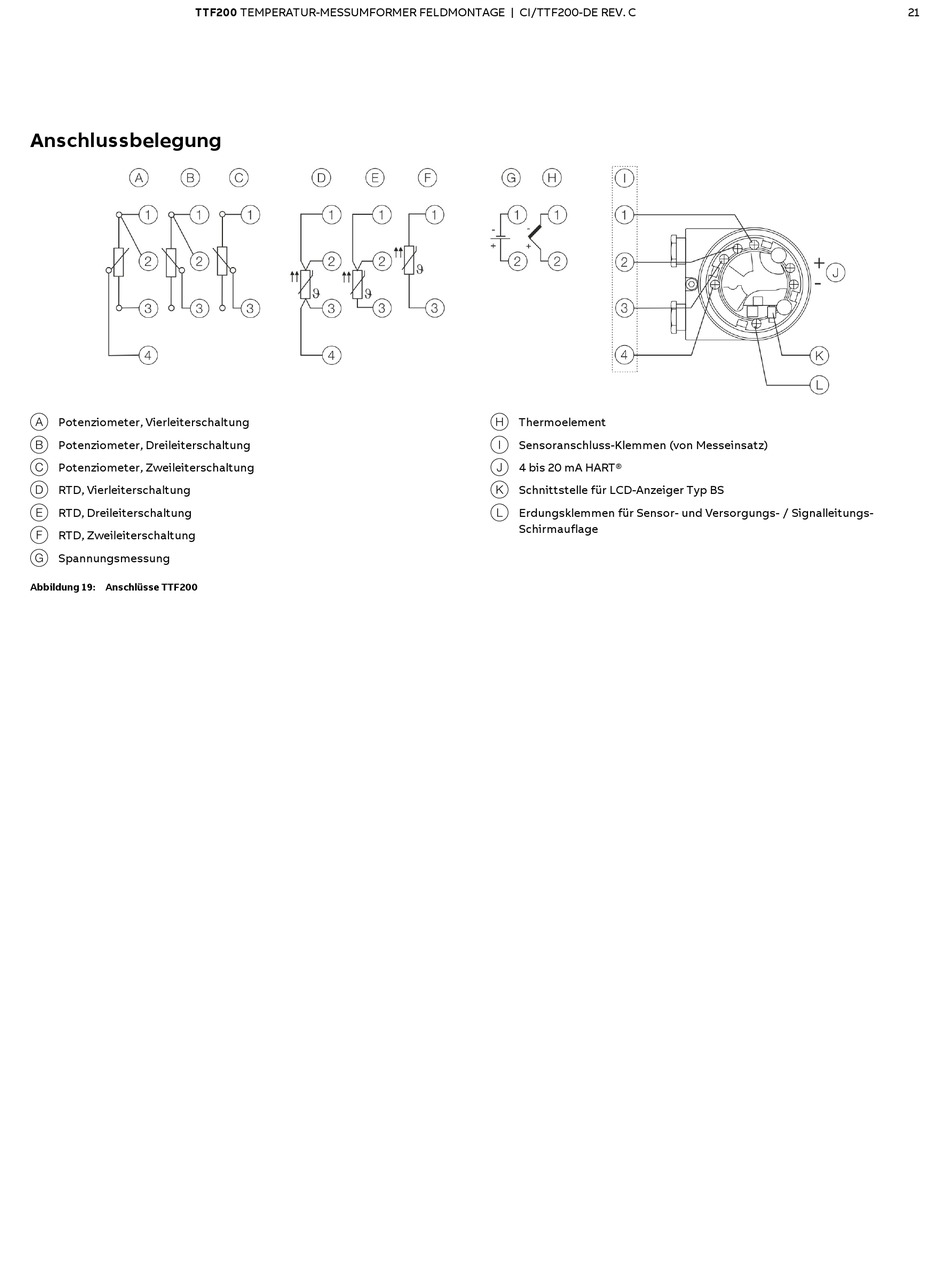

Anschlussbelegung
A Potenziometer, Vierleiterschaltung
B Potenziometer, Dreileiterschaltung
C Potenziometer, Zweileiterschaltung
D RTD, Vierleiterschaltung
E RTD, Dreileiterschaltung
F RTD, Zweileiterschaltung
G Spannungsmessung
Abbildung 19: Anschlüsse TTF200
Change from one to two columns
H Thermoelement
I Sensoranschluss-Klemmen (von Messeinsatz)
J 4 bis 20 mA HART®
K Schnittstelle für LCD-Anzeiger Typ BS
L Erdungsklemmen für Sensor- und Versorgungs- / Signalleitungs-
Schirmauflage
21
