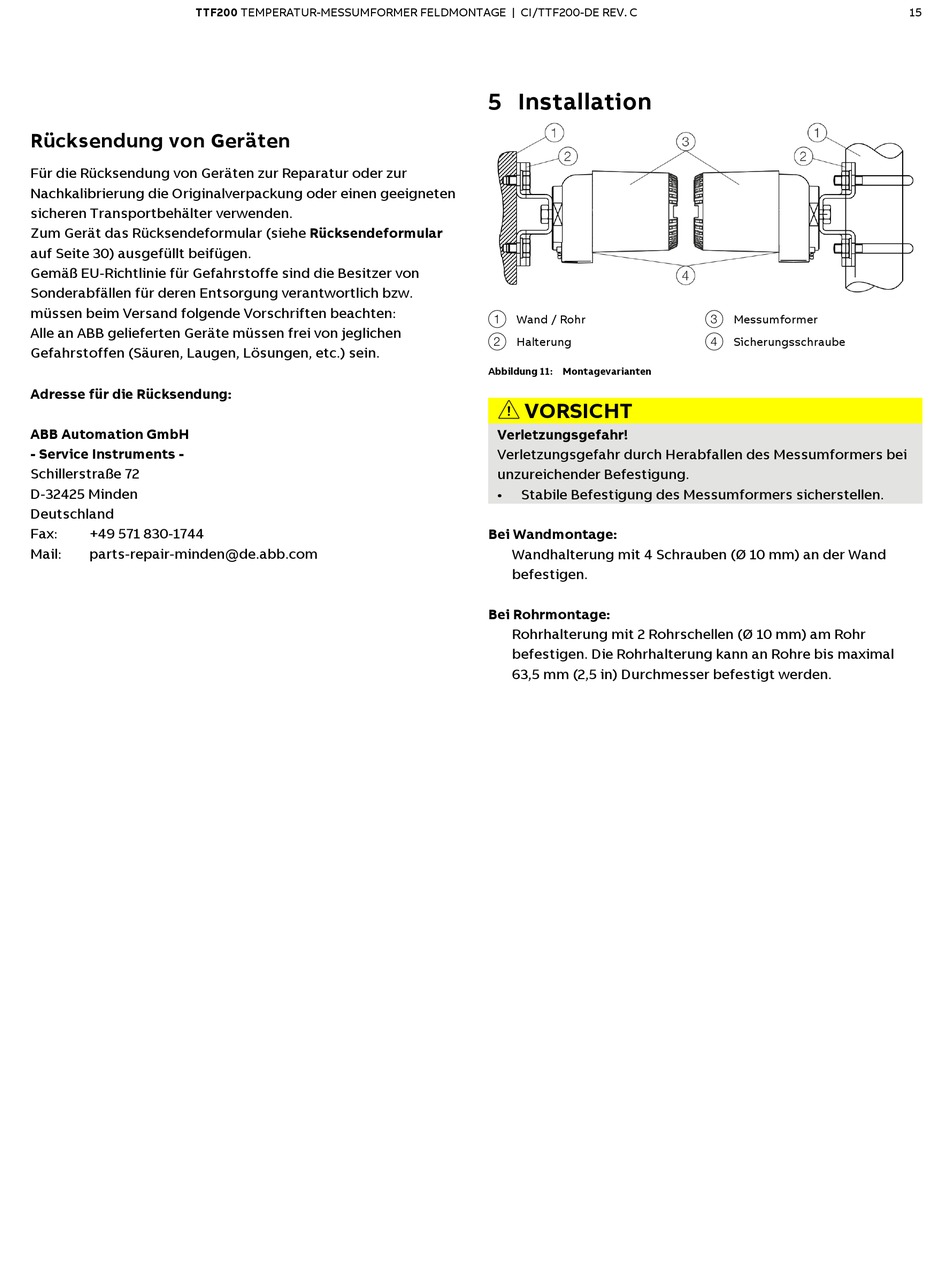

ABB TTF200 Inbetriebnahmeanleitung Seite 15

TTF200 TEMPERATUR-MESSUMFORMER FELDMONTAGE | CI/TTF200-DE REV. C
Rücksendung von Geräten
Für die Rücksendung von Geräten zur Reparatur oder zur
Nachkalibrierung die Originalverpackung oder einen geeigneten
sicheren Transportbehälter verwenden.
Zum Gerät das Rücksendeformular (siehe Rücksendeformular
auf Seite 30) ausgefüllt beifügen.
Gemäß EU-Richtlinie für Gefahrstoffe sind die Besitzer von
Sonderabfällen für deren Entsorgung verantwortlich bzw.
müssen beim Versand folgende Vorschriften beachten:
Alle an ABB gelieferten Geräte müssen frei von jeglichen
Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein.
Adresse für die Rücksendung:
ABB Automation GmbH
- Service Instruments -
Schillerstraße 72
D-32425 Minden
Deutschland
Fax: +49 571 830-1744
Mail: parts-repair-minden@de.abb.com
5 Installation
1 Wand / Rohr
2 Halterung
Abbildung 11: Montagevarianten
VORSICHT
Verletzungsgefahr!
Verletzungsgefahr durch Herabfallen des Messumformers bei
unzureichender Befestigung.
• Stabile Befestigung des Messumformers sicherstellen.
Bei Wandmontage:
Wandhalterung mit 4 Schrauben (Ø 10 mm) an der Wand
befestigen.
Bei Rohrmontage:
Rohrhalterung mit 2 Rohrschellen (Ø 10 mm) am Rohr
befestigen. Die Rohrhalterung kann an Rohre bis maximal
63,5 mm (2,5 in) Durchmesser befestigt werden.
3 Messumformer
4 Sicherungsschraube
