4.2.2.

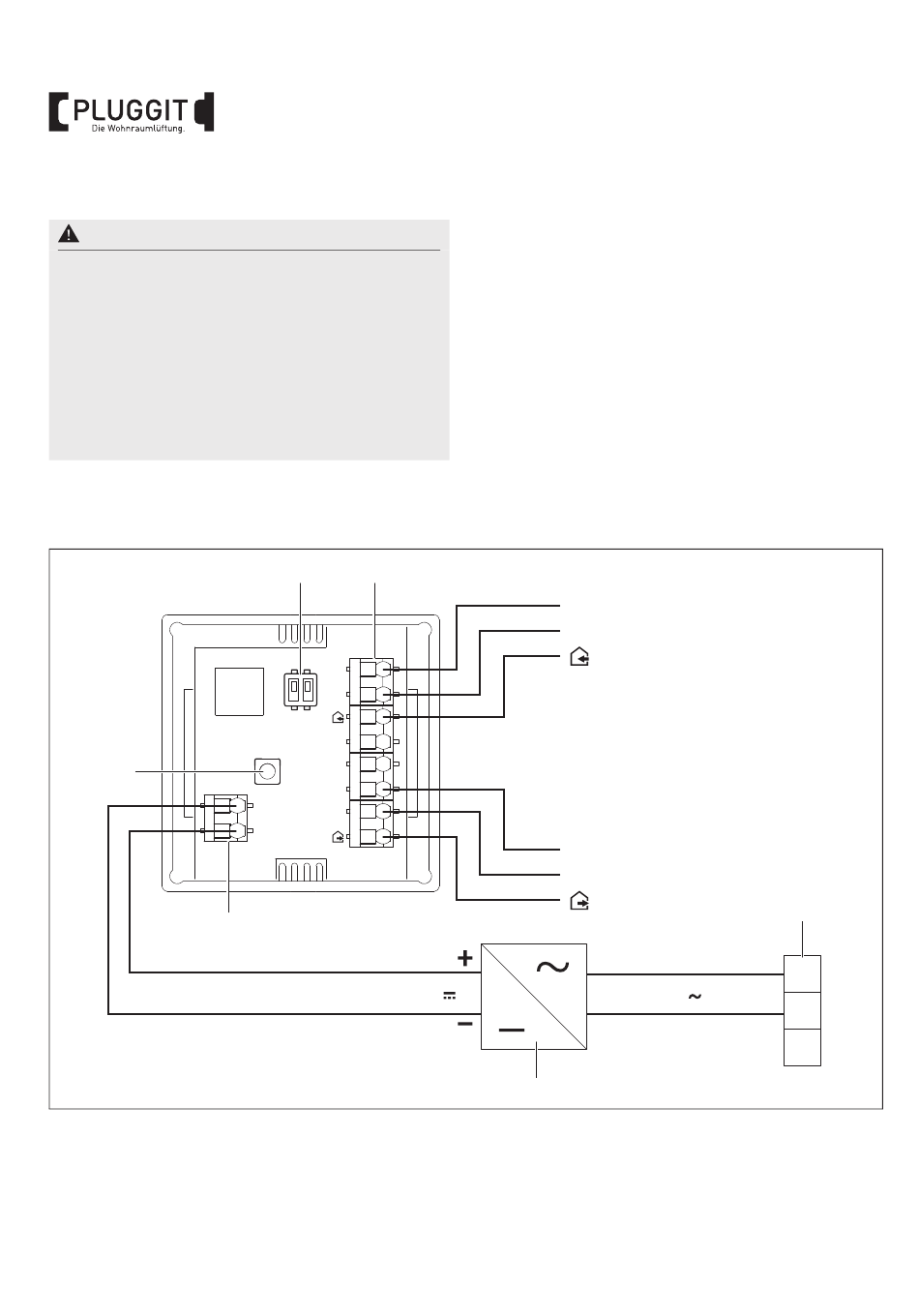

Elektrischer Anschluss
Warnhinweis:
Eine falsche oder fehlerhafte Steckerbelegung kann zur
Beschädigung der Steuerung führen.
Nach Unterbrechung der Stromversorgung hält das
Netzteil die Ausgangsspannung für einen kleinen Zeit-
raum aufrecht. Durch falsche Belegung der Anschlüsse
an der Steuerung können die elektrischen Komponenten
der Lüfter und Steuerung beschädigt werden. Den
elektrischen Anschluss und Steckerbelegung ent-
sprechend dem Anschlussplan durchführen und sorg-
fältig prüfen.
Alle Elektroinstallationen müssen von einer zugelassenen
Elektrofachkraft ausgeführt werden. Es ist sicherzustellen,
dass alle Verbindungen vorschriftsmäßig angebracht sind.
6
1
Netzanschluss 230 V AC
2
Netzteil 12 V
3
Lüfter-Einheit Anschlussreihe
12
BIA iconVent 175
5
3
V+
V-
V+
V-
V-
V+
4
12 V
V+
(Rot)
V-
(Blau)
Zuluft (Lila)
V+
(Rot)
V-
(Blau)
Abluft (Lila)
230 V
2
4
Anschluss Netzteil 12 V
5
Dip-Schalter
6
Reset-Taster
1
L
N
PE
M+P-26A-2499
