VORBEREITUNGEN
B
E
F

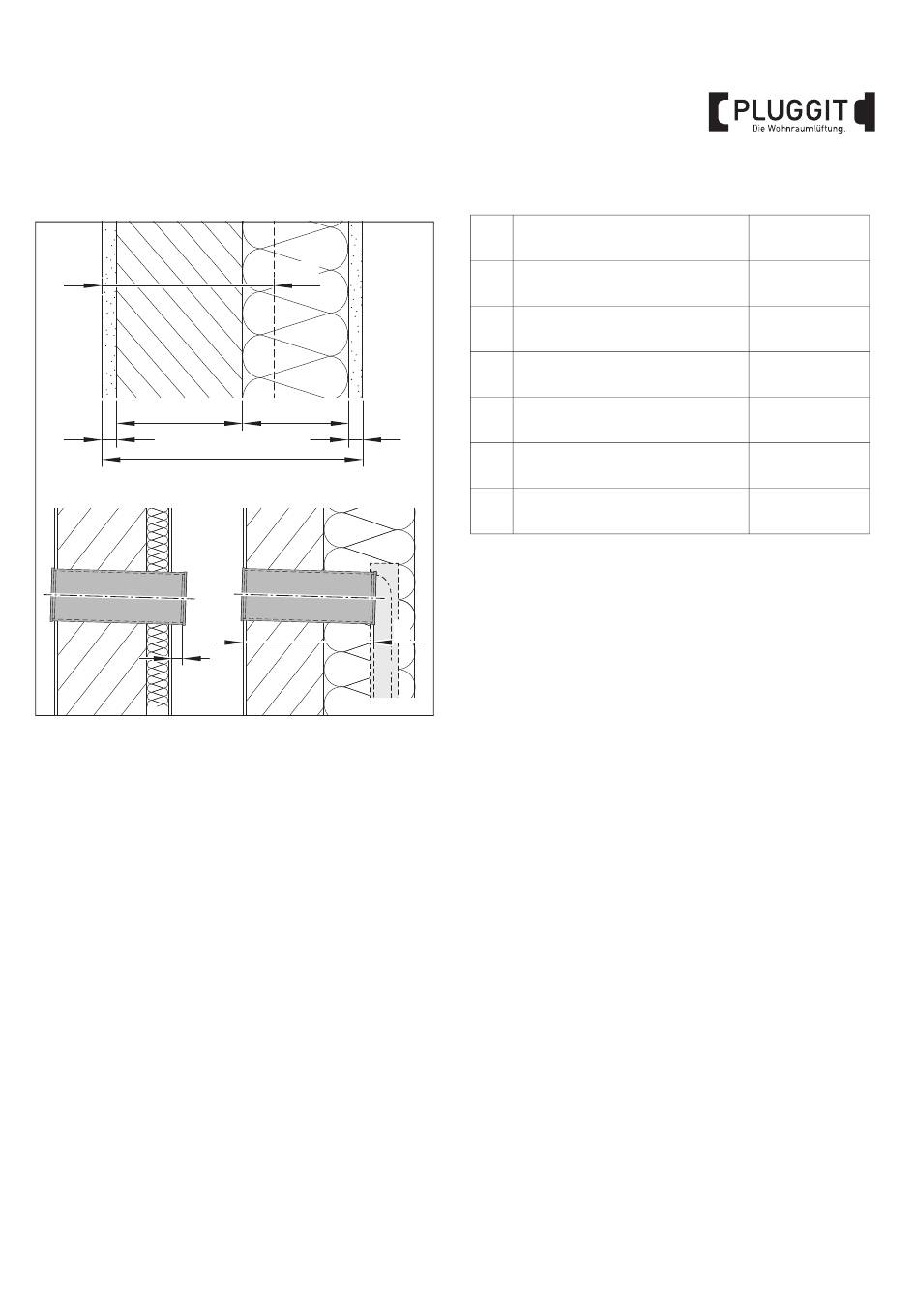

Vor Beginn der Installation müssen Informationen zum
Wandaufbau und der Wandstärke ermittelt werden.
Abhängig vom gewählten Außenwandabschluss muss das
Montagerohr später bündig mit der Fassade abschließen
oder um den Wert F überstehen.
Bei Verwendung der Laibung muss das Montagerohr über
das Mauerwerk überstehen, damit der Laibungskanal im
Bereich der Dämmung angesetzt werden kann. Die Rohr-
länge ist abhängig vom System und Ihrer Planung.
G
C
D
A
G
M+P-26A-2502
Notieren Sie alle Werte in die nachfolgende Tabelle.
A
Gesamtwandstärke
B
Dicke Mauerwerk
C
Dicke Dämmung
D
Fassadenstärke
E
Innenwandaufbau
F
Überstand Montagerohr
G
Rohrlänge bei Laibung
...................mm
...................mm
...................mm
...................mm
...................mm
...................mm
...................mm
13
