4.7.3.

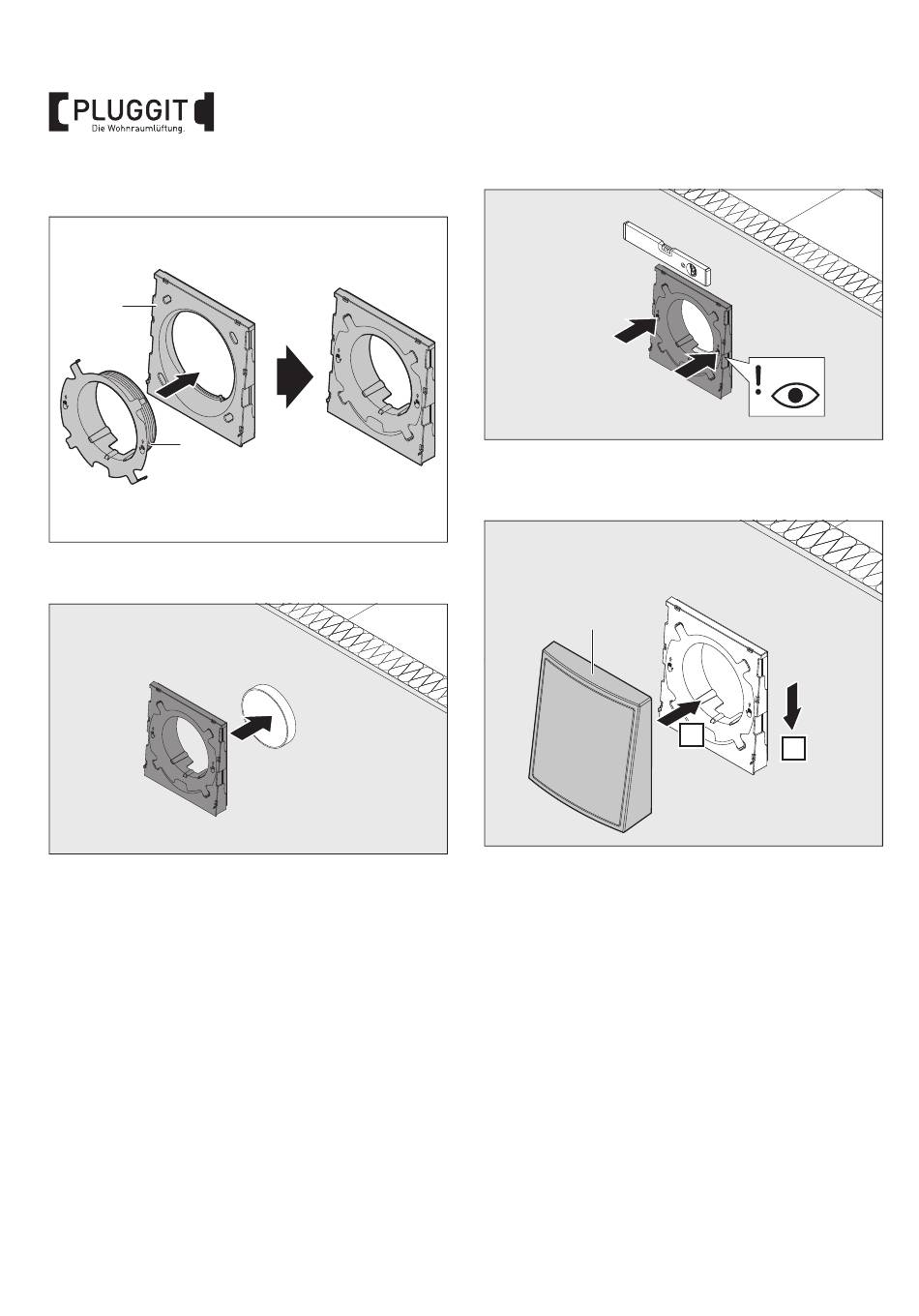

Außenwandanschluss mit Steckadapter (Optional)
1
5
1. Stecken Sie den Steckadapter (5) von vorne in den
Rahmen (1) hinein, bis die vier Haken einrasten.
2. Schieben Sie den Rahmen mithilfe des Steckadapters in
das Montagerohr hinein.
22
BIA iconVent 175
3. Schieben Sie den Rahmen im gekennzeichneten Bereich
(Handsymbole) soweit in das Montagerohr hinein, bis
dieser bündig mit der Wand abschließt.
M+P-26A-2521
4. Schieben Sie die Blende (2) soweit auf den Rahmen, bis
die Haken einrasten.
2
1
2
M+P-26A-2522
