4.5.
MONTAGEROHR EINBAUEN
4.5.1.
Länge Montagerohr ermitteln
Hinweis:
Beim Einsatz einer Sonderlösung beachten Sie bitte die
separat beiliegenden Installationshinweise.
Die minimale Wandstärke des Mauerwerks bzw. die Länge
des Montagerohrs ist abhängig vom gewählten Außen-
wandabschluss oder der verwendeten Sonderlösung.
Außenwand-
abschluss
Außenhaube
Außenhaube mit
Steckadapter
Außenhaube Metall
Sonderlösung
Laibung
* Je nach baulichen Gegebenheiten und Wandaufbauten sind die not-
wendigen Wandstärken im Detail zu prüfen.
Hinweis:
Bei der Dachlösung ist die benötigte Wandstärke und
Länge der Montagerohre individuell zu bestimmen.
16
BIA iconVent 175
Länge
Wandstärke*
Montagerohr
205 mm
215 mm
245 mm
245 mm
210 mm
215 mm
290 mm
210 mm
A
A

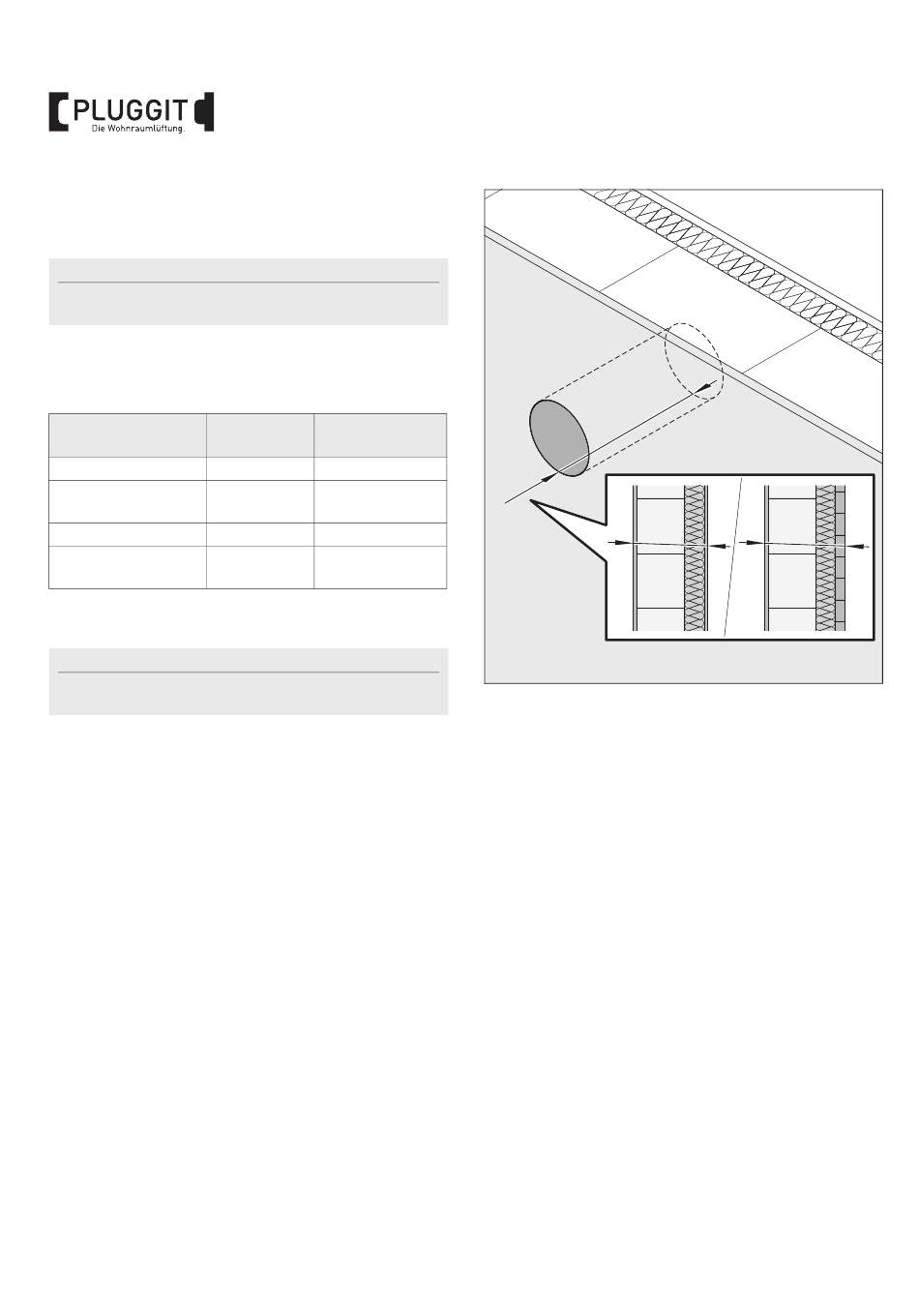

Ermitteln Sie die fertige Wandstärke A. Beachten Sie dabei
auch die Stärke des Innenwandaufbaus und die Fassaden-
stärke, siehe Seite 13.
A
M+P-26A-2505
