2. Setzen Sie die Unterputzdose in den Wandausbruch ein.
3. Schließen Sie nacheinander das Netzkabel an das Unter-
putz-Netzteil, das Anschlusskabel der Lüfter-Einheit an
den Unterputzrahmen (V+, Zuluft/Abluft, V-) und das
Unterputz-Netzteil an den Unterputzrahmen (V+, V-) an.
4. Setzen Sie das Unterputz-Netzteil sowie den Unterputz-
rahmen in die Unterputzdose ein. Achten Sie darauf,
dass der Aufdruck „OBEN" nach oben ausgerichtet ist.
5. Schrauben Sie die Einheit mit den Schrauben fest
(Kreuzschlitz Größe 1
6. Stecken Sie den Befestigungsrahmen und die Bedien-
einheit der Steuerung zusammen und setzen Sie die Ein-
heit auf den Unterputzrahmen.

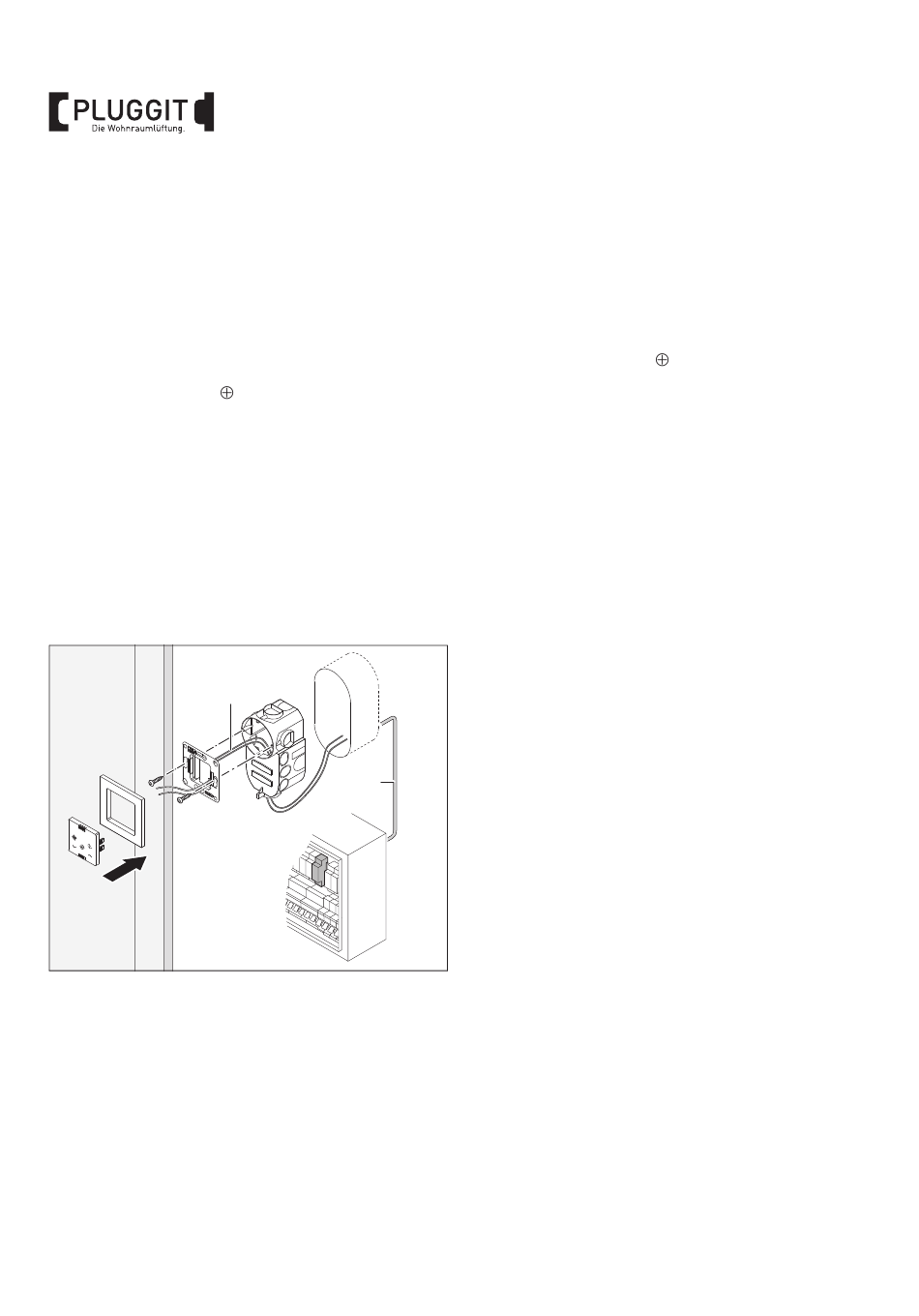

Hutschienen-Netzteil installieren
Vom Installationsort der Steuerung müssen folgende Kabel
verlegt werden:
• Datenleitung (3x 0,5 mm²) zu jeder Lüfter-Einheit
• Kabel 12 V (2x 1,5 mm²) zum Hutschienen-Netzteil im
Verteilerkasten
1. Führen Sie das Anschlusskabel der Lüfter-Einheit und
das Kabel vom Hutschienen-Netzteil aus dem Wandaus-
bruch in die Unterputzdose.
2. Setzen Sie die Unterputzdose in den Wandausbruch ein.
10
BIA iconVent 175
).
12 V
12 V
M+P-26A-2492
3. Schließen Sie nacheinander das Anschlusskabel der
Lüfter-Einheit an den Unterputzrahmen (V+, Zuluft/Ab-
luft, V-) und das Kabel vom Hutschienen-Netzteil an den
Unterputzrahmen (V+, V-) an.
4. Setzen Sie den Unterputzrahmen in die Unterputzdose
ein. Achten Sie darauf, dass der Aufdruck „OBEN" nach
oben ausgerichtet ist.
5. Schrauben Sie die Einheit mit den Schrauben fest
(Kreuzschlitz Größe 1
6. Stecken Sie den Befestigungsrahmen und die Bedien-
einheit zusammen und setzen Sie die Einheit auf den
Unterputzrahmen.
7. Stecken Sie das Hutschienen-Netzteil in den Verteiler-
kasten ein.
).
