4.4.

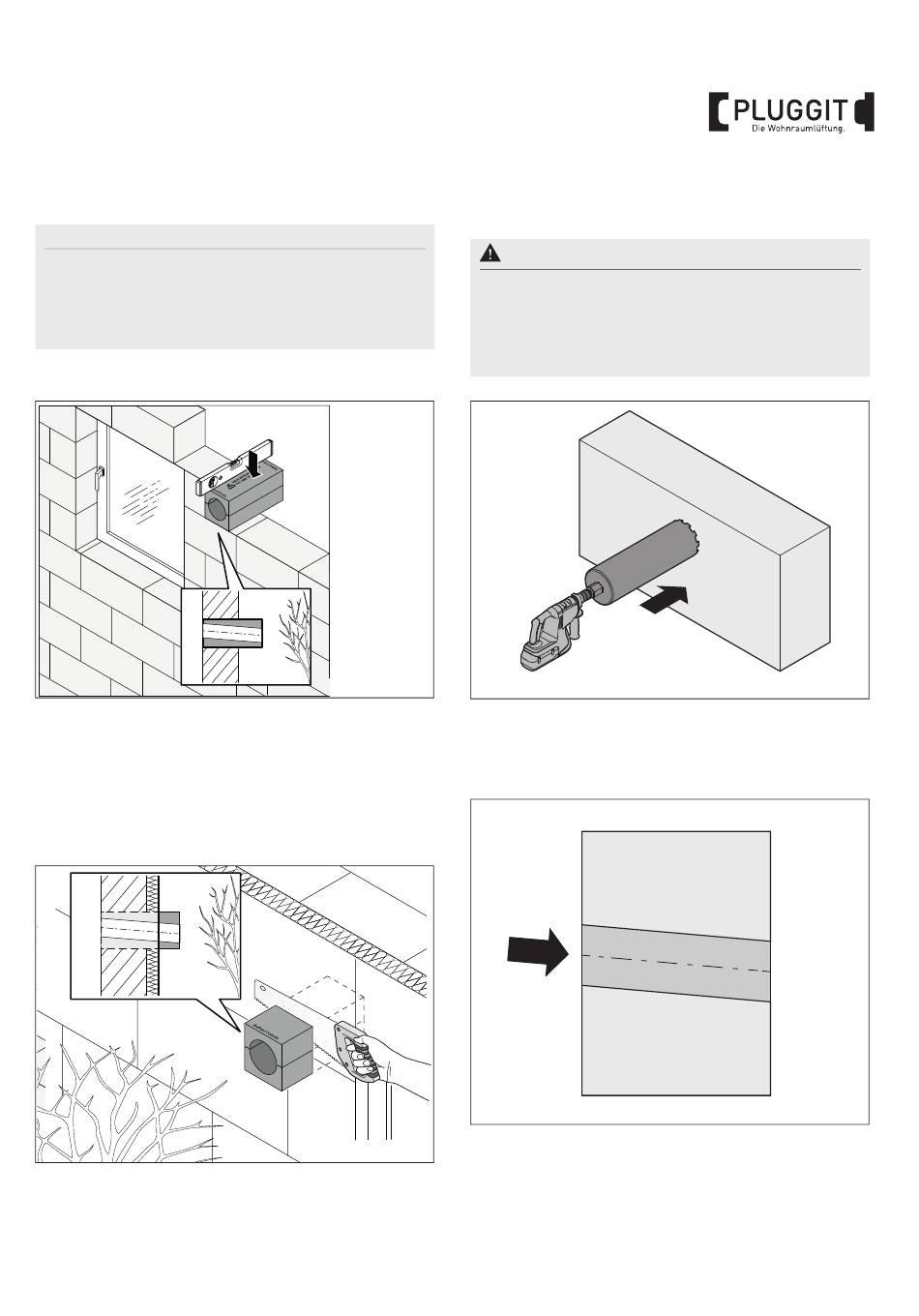

WANDÖFFNUNG ERSTELLEN
Hinweis:
Entsprechend der gewählten Installationsmöglichkeit
folgen Sie bitte den Anweisungen für die Nutzung des
Einbau-Montagesteins oder den Anweisungen für die
Erstellung einer Kernbohrung für die Nutzung des
Montagerohrs.
4.4.1.
Einbau-Montagestein ICVS5 verwenden
1. Platzieren Sie den Einbau-Montagestein entsprechend
der Kennzeichnungen (Außen-Innen-Oben) zur Wand.
2. Setzen Sie den Einbau-Montagestein waagerecht in das
Mauerwerk ein. Achten Sie dabei auf die Kenn-
zeichnungen (Außen-Innen-Oben).
Das Gefälle muss nach außen gerichtet sein, um den
Kondensatablauf sicherzustellen.
3. Schneiden Sie überstehendes Material des Einbau-
Montagesteins bündig mit der Isolierung oder der Roh-
wand ab.
4.4.2.
Achten Sie während der Kernbohrung auf einen aus-
reichenden Schutz vor herabfallendem Mauerwerk an
der Außenseite des Gebäudes. Damit ist sichergestellt,
dass keine Personen verletzt werden oder Gegenstände
beschädigt werden.
M+P-26A-1999
Erstellen Sie im Mauerwerk eine Kernbohrung mit einem
Durchmesser von 162 mm. Die Bohrung muss ein Gefälle
von 1-3° aufweisen, um später anfallendes Kondensat nach
außen abführen zu können.
Die Bohrung sollte vorzugsweise von innen nach außen
M+P-26A-2000
erfolgen.
Kernbohrung für Montagerohr ICV160H5,
ICV160H7, ICV160H10 erstellen
Warnhinweis:
Innen
1 - 3°
M+P-26A-1598
Außen
M+P-26A-2504
15
BIA iconVent 175
