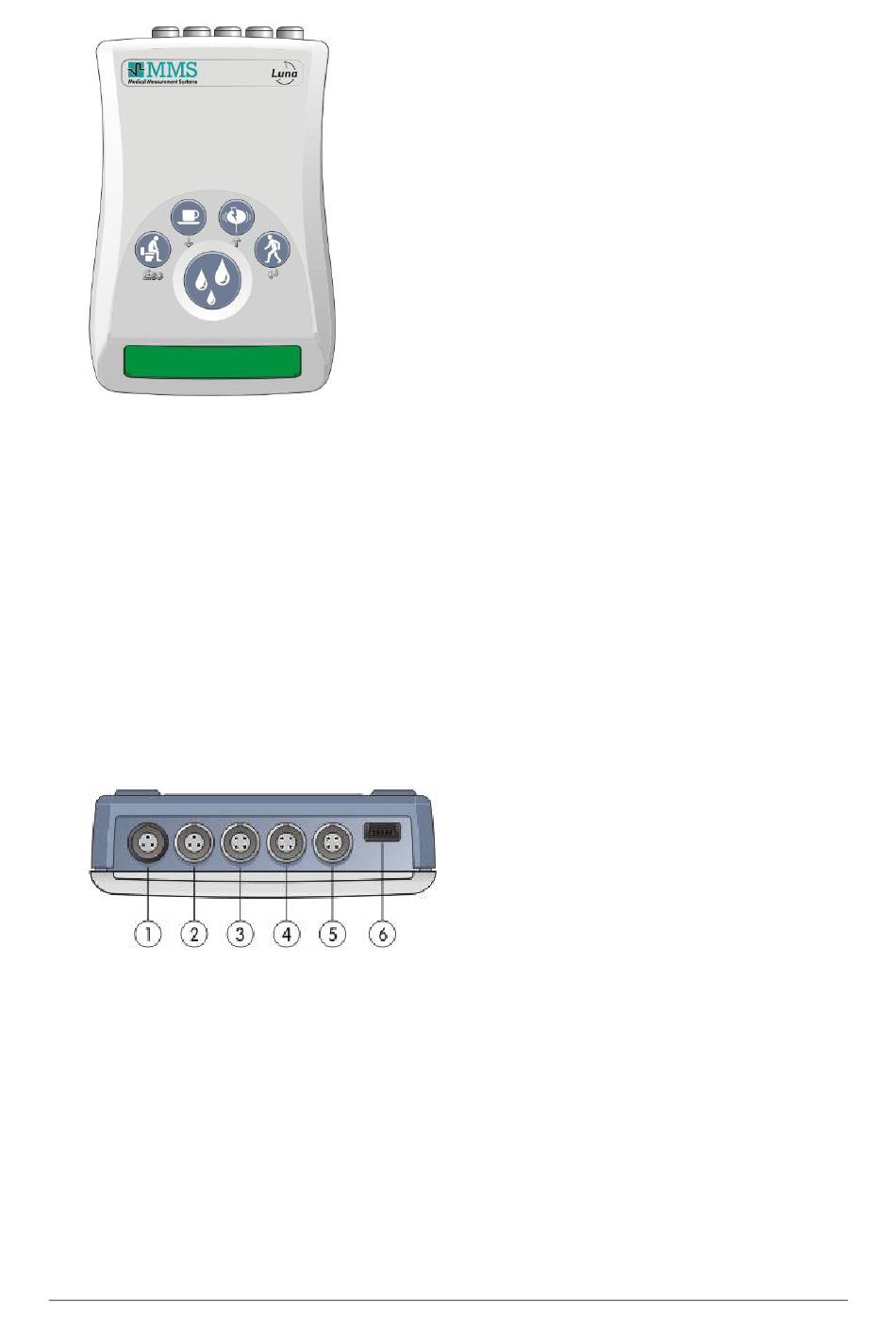

Abbildung 2.9 Luna Modul
Optional kann das Luna benutzt werden:
• als Stand-Alone-System für ambulante urodynamische Untersuchungen;
•
um mit einer stationären urodynamischen Untersuchung zu beginnen und
mit der ambulanten urodynamischen Untersuchung fortzufahren.
Das Luna wird mit einer schnurlosen Bluetooth-Schnittstelle für die
Kommunikation mit dem Computer geliefert.
Batterie (1,5 Volt).
In der Abbildung unten sehen Sie die Rückseite des Luna mit den Anschlüssen.
Abbildung 2.10 Luna Anschlüsse
2.8.5
Vorbereiten der Katheter und Transducer
Katheter und Transducer können für die Durchführung von Druckmessungen
in der Blase, der Harnröhre und im Rektum verwendet werden. Die
Vorbereitungen können unterschiedlich aussehen, dies hängt von folgenden
Punkten ab:
•
der Art des Katheters (Microtip/Solid State, luftgefüllt oder Wasserkatheter),
•
den Druck-Transducern, die für die Wasserkatheter verwendet werden (DT-
XX oder Sensonor/Memscap),
Untersuchungsverfahren
Solar Blue Benutzerhandbuch | LBL-001015 [D]
Das Luna benötigt eine AA-Alkaline-
1.
Lemo 3 EMG-Kanal
2. Lemo 3 Leitfähigkeits-Kanal
3. Lemo 4 Druck-Kanal (Pves)
4. Lemo 4 Druck-Kanal (Pabd)
5. Lemo 4 Druck-Kanal (Pura)
6. Mini-USB-Anschluss (nur für ambulante
Urodynamik)
33
