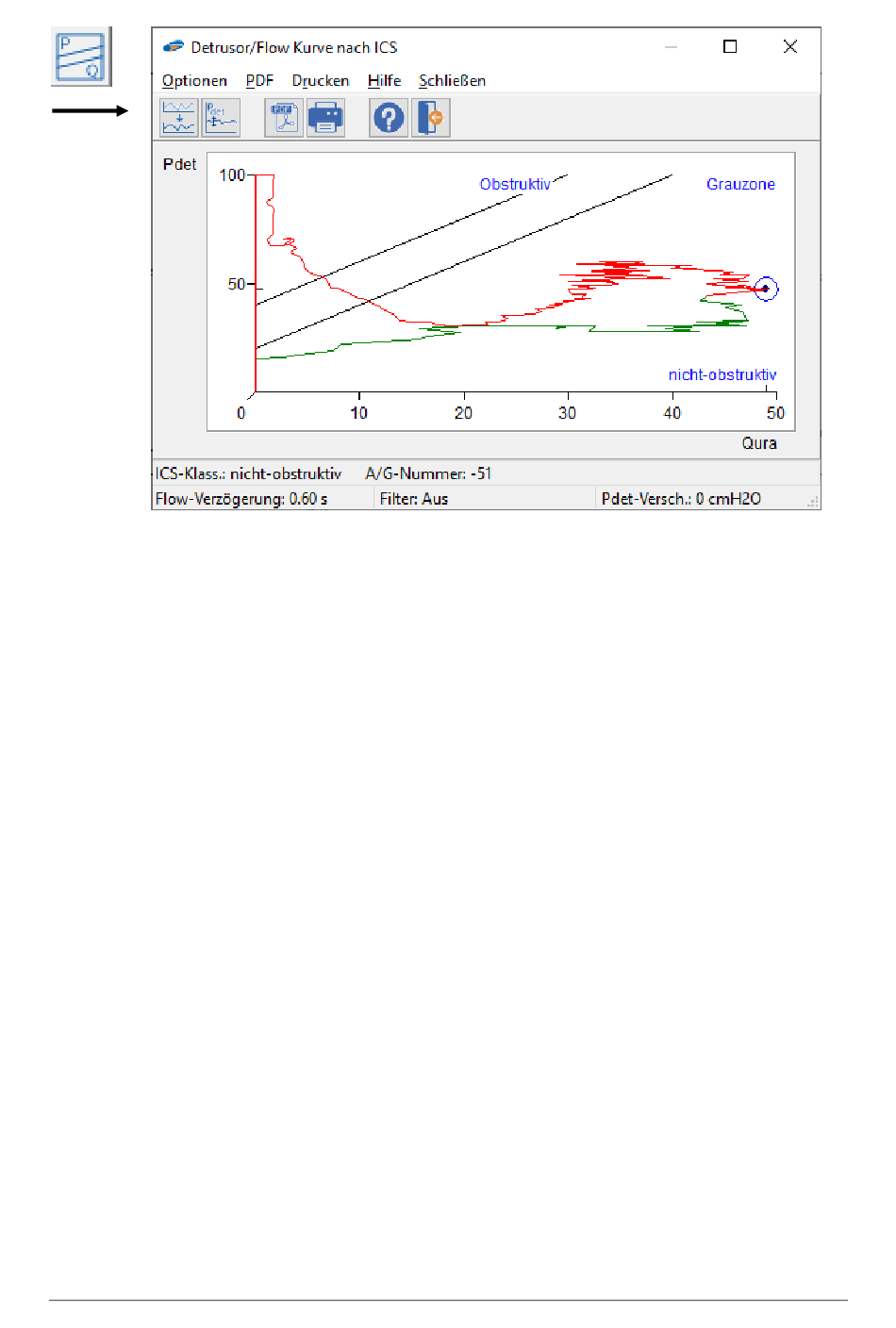

Abbildung 13.10 ICS-Detrusor/Flow-Plot
Der ICS-Detrusor/Flow-Plot ist in drei Bereiche unterteilt: Obstruktiv, Nicht
eindeutig und Nicht obstruktiv. Die Bereiche Obstruktiv und Nicht obstruktiv
zeigen ein klares Ergebnis. Die maximale Harnflussrate wird im Plot als Punkt
angezeigt. Befindet sich dieser Punkt im Bereich Obstruktiv oder Nicht
obstruktiv, ist das Ergebnis offensichtlich. Befindet sich der Punkt jedoch im
Bereich Nicht eindeutig, ist das Ergebnis nicht klar.
Lesen Sie auch:
P. Abrams, C.S. Lim: The Abrams-Griffiths nomogram, World journal of
Urology, volume 13 number 1, 1995.
13.5.6 Schäfer-Detrusor/Flow-Plot
Der Schäfer-Detrusor/Flow-Plot zeigt einen x-y-Plot des Detrusordrucks
bezogen auf die Harnflussrate. Er dient als Hilfe bei der Diagnose einer
Blasenauslassobstruktion.
Klicken Sie auf den Button Det/Flow-Plot (Schäfer) oder wählen Sie im Menü
Optionen > Schäfer-Detrusor/Flow-Plot, um den Plot anzuzeigen.
219
Solar Blue Benutzerhandbuch | LBL-001015 [D]
