Das Design der beiden gängigsten 4-Kanal-Katheter ist in den nachstehenden
Abbildungen gezeigt:
ein Zentimeter Abstand zwischen den 4 Druckkanälen (spiralförmig) und
ein Ballon an der Spitze, um den anorektalen Reflex (RAIR) und
Empfindungen zu testen.
4 Druckkanäle an derselben Stelle (radiär) in einem Winkel von 90 Grad
und ein Ballon an der Spitze, um den anorektalen Reflex (RAIR) und
Empfindungen zu testen.

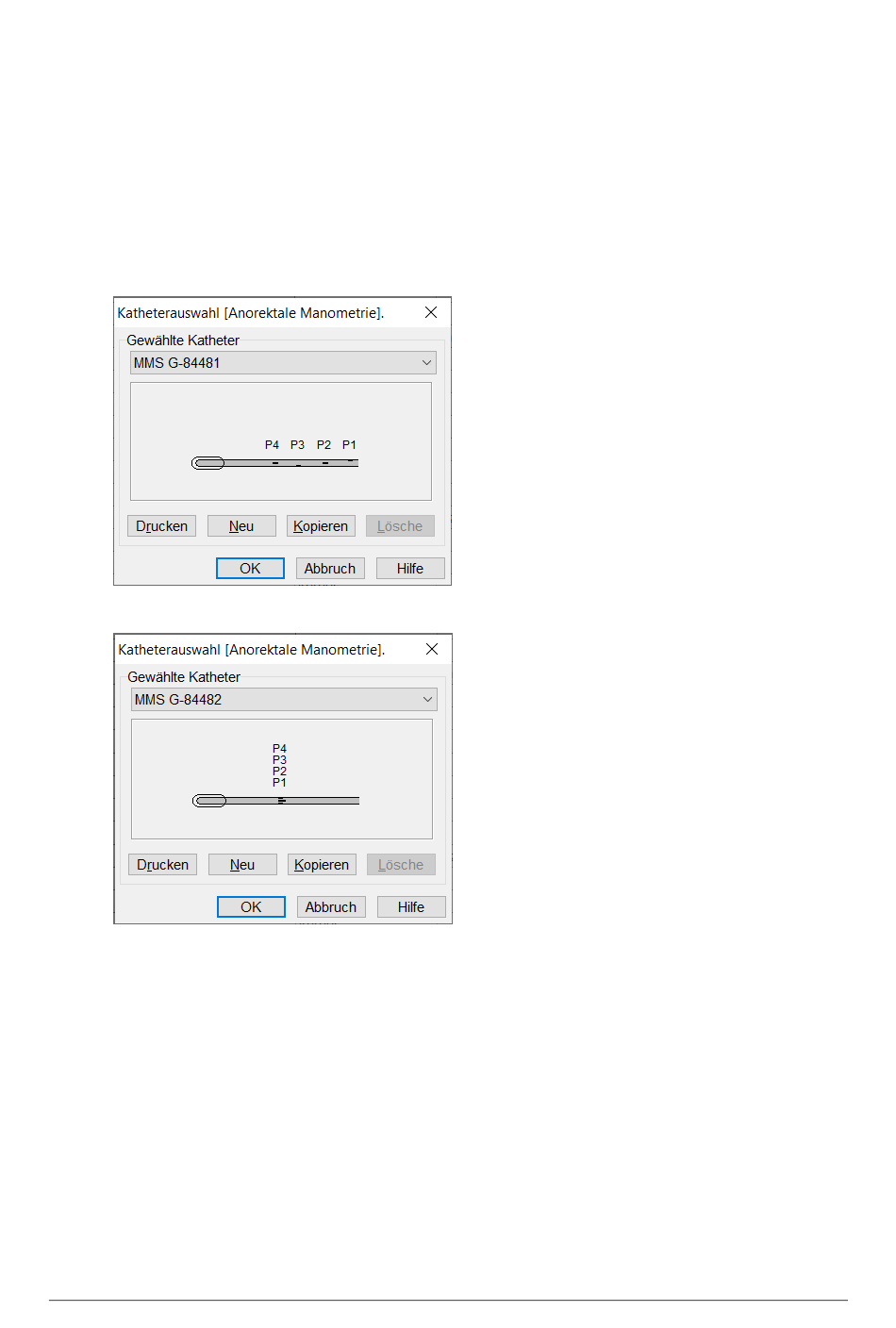

Abbildung 9.2 Katheter für anorektale Manometrie, spiralförmig
Abbildung 9.3 Katheter für anorektale Manometrie, radiär
Klicken Sie auf den Button Katheter, um das Fenster „Katheterauswahl"
anzuzeigen. Wählen Sie Ihren Katheter aus der Liste, zum Beispiel den
Einweg-Wasserkatheter „Laborie G-84481" oder den „Laborie G-84482".
Katheter mit radiärer Anordnung der Druckkanäle
Im Fenster „Untersuchungsprotokoll bearbeiten" können Sie die Anordnung
der Druckkanäle des Katheters wählen:
versetzt/Helix (standardmäßig ausgewählt) oder radiär. Wenn die radiäre Form
ausgewählt ist, werden auf dem Tab „Testauswahl" der Ruhedrucktest, der
106
Solar Blue Benutzerhandbuch | LBL-001015 [D]
Kapitel 9
