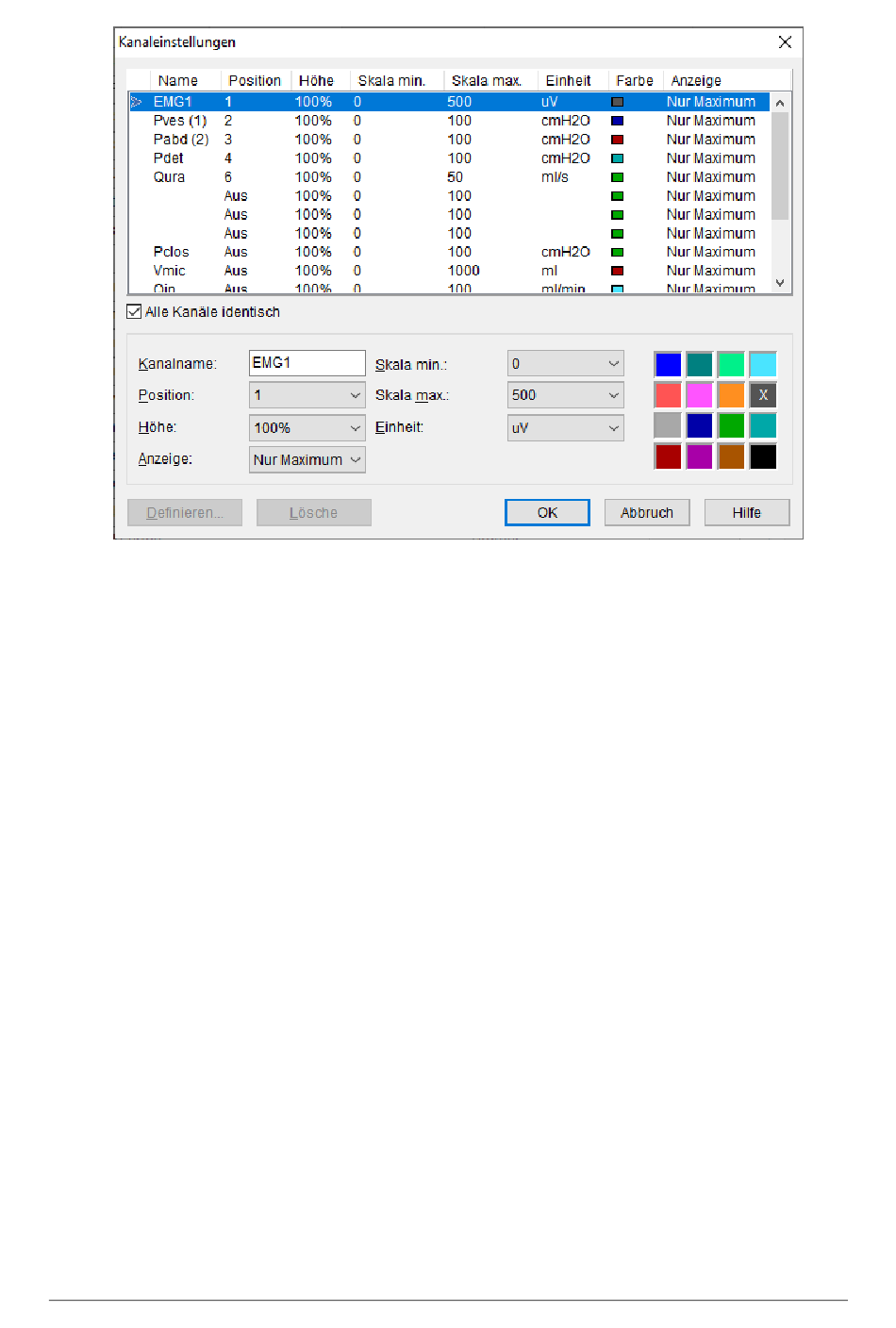

Abbildung 12.15 Kanaleinstellungen
Das Fenster „Kanaleinstellungen" zeigt eine Übersicht aller verfügbaren
Kanäle.
Für jede Untersuchung können Sie Folgendes festlegen:
•
die zu messenden Kanäle (z. B. P
•
die zu berechnenden Kanäle (z. B. P
•
das Layout dieser Kanäle (z. B. Farbe, Position, Skalierung).
Gehen Sie mit dem Cursor auf den Kanal, den Sie ändern möchten. Im
unteren Teil des Fensters können Sie nun die Einstellungen des ausgewählten
Kanals ändern.
12.5.9 Anschlüsse des Solar Blue
Für jede Untersuchung können Sie die Kanalnummern für die mit dem Solar
Blue Messsystem zu messenden Kanäle (Signal) einstellen. Wählen Sie im
Fenster „Protokolleinstellungen" den Tab „Untersuchung" aus und klicken Sie
auf den Button Anschlüsse, um die Anschlüsse für diese Untersuchung
festzulegen. Das folgende Fenster wird angezeigt:
198
ves
Solar Blue Benutzerhandbuch | LBL-001015 [D]
, P
, P
, EMG),
abd
ura
, P
),
det
clos
Kapitel 12
