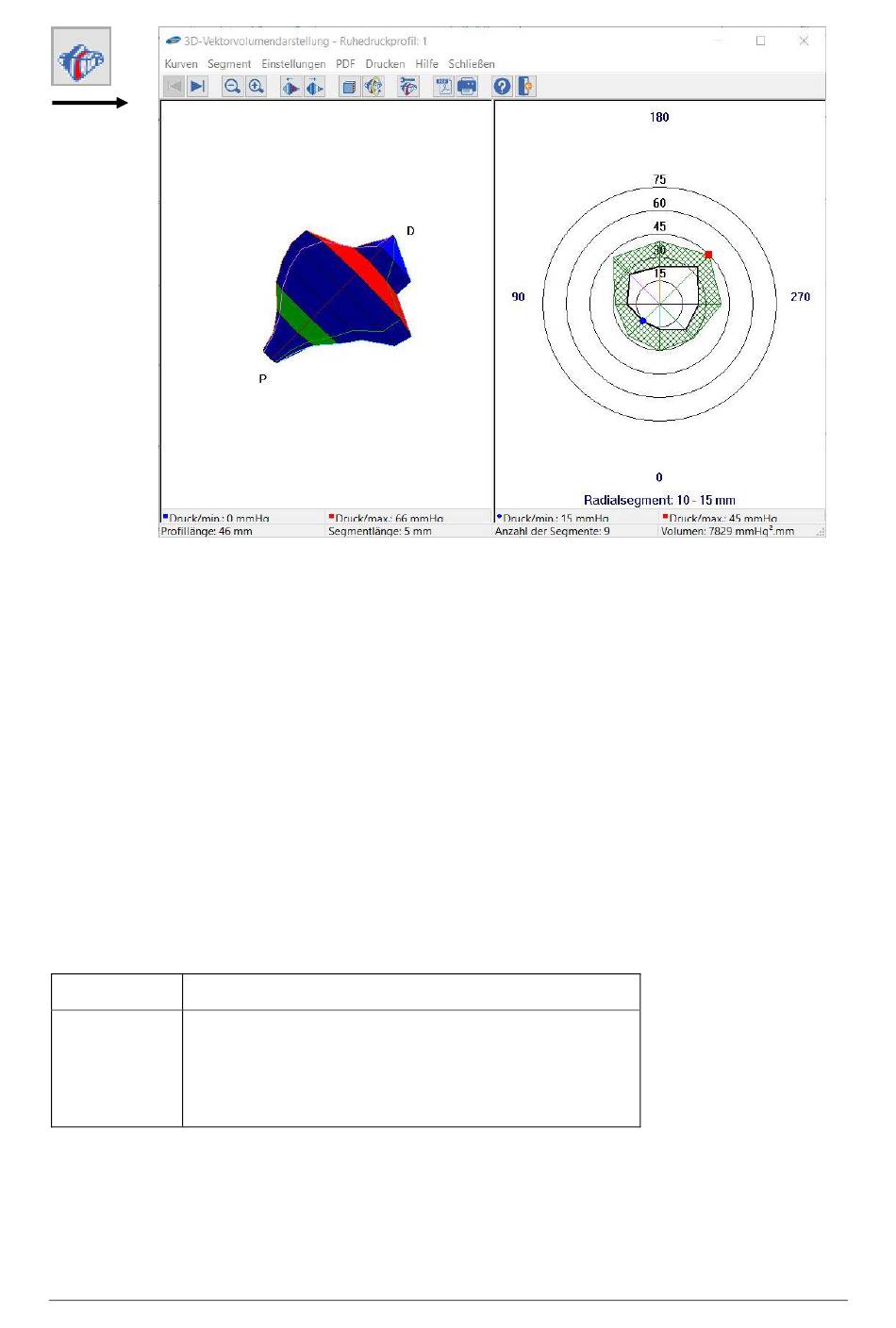

Abbildung 9.32 Dreidimensionaler Vektor-Volumen-Plot
Der 3D-Vektor-Volumen-Plot wird aus den Drücken erstellt, die während des
Durchziehens des Katheters durch das Rektum gemessen werden. Das Profil
ist in mehrere Segmente vorgegebener Länge unterteilt. Der maximale Druck
in jedem Segment für jeden Kanal wird verwendet, um das dreidimensionale
Sphinkterbild zu zeichnen.
Der Vektor-Volumen-Plot des Sphinkters wird im linken Fenster angezeigt. Er
kann mit den Pfeiltasten oder der Maus in jede Richtung gedreht werden. Der
3D-Plot besteht aus mehreren Segmenten, die in verschiedenen Farben
angezeigt werden. Diese Farben haben folgende Bedeutung:
Farbe
Bedeutung
Rot
Segment mit dem höchsten Druck
Hellblau
Segment mit dem niedrigsten Druck
Grün
Aktives Segment
Dunkelblau
Alle anderen Segmente
Der Radialquerschnitt des aktiven Segments wird im
Radialquerschnittsgraphen im rechten Fenster angezeigt.
152
Solar Blue Benutzerhandbuch | LBL-001015 [D]
Kapitel 9
