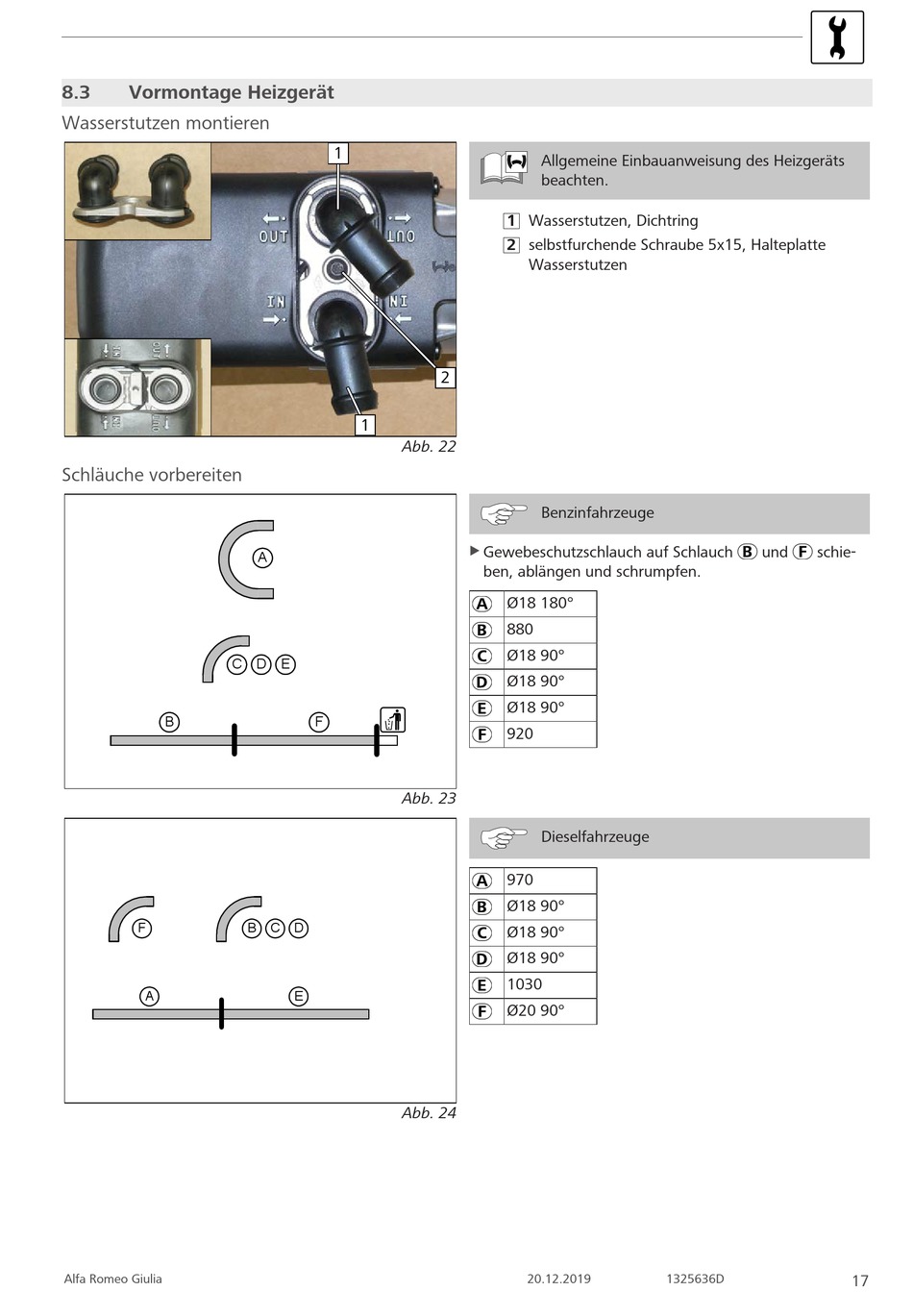

Vormontage Heizgerät
Wasserstutzen montieren
Schläuche vorbereiten
C
B
F
A
Alfa Romeo Giulia
1
1
Abb. 22
A
D
E
F
Abb. 23
B
C D
E
Abb. 24
Allgemeine Einbauanweisung des Heizgeräts
beachten.
1 Wasserstutzen, Dichtring
2 selbstfurchende Schraube 5x15, Halteplatte
Wasserstutzen
2
Benzinfahrzeuge
Gewebeschutzschlauch auf Schlauch
u
ben, ablängen und schrumpfen.
Ø18 180°
880
Ø18 90°
Ø18 90°
Ø18 90°
920
Dieselfahrzeuge
970
Ø18 90°
Ø18 90°
Ø18 90°
1030
Ø20 90°
20.12.2019
und
schie-
1325636D
17
