Toro Workman 200 Bedienungsanleitung Seite 37

Reinigen des Saugsiebs
Reinigen Sie das Saugsieb täglich. Reinigen Sie es bei
Verwendung von benetzbarem Pulver nach jeder
Behälterfüllung.
1. Nehmen Sie die Halterung von dem roten Anschluss
ab, an den der dicke Schlauch oben am Behälter
angeschlossen ist.

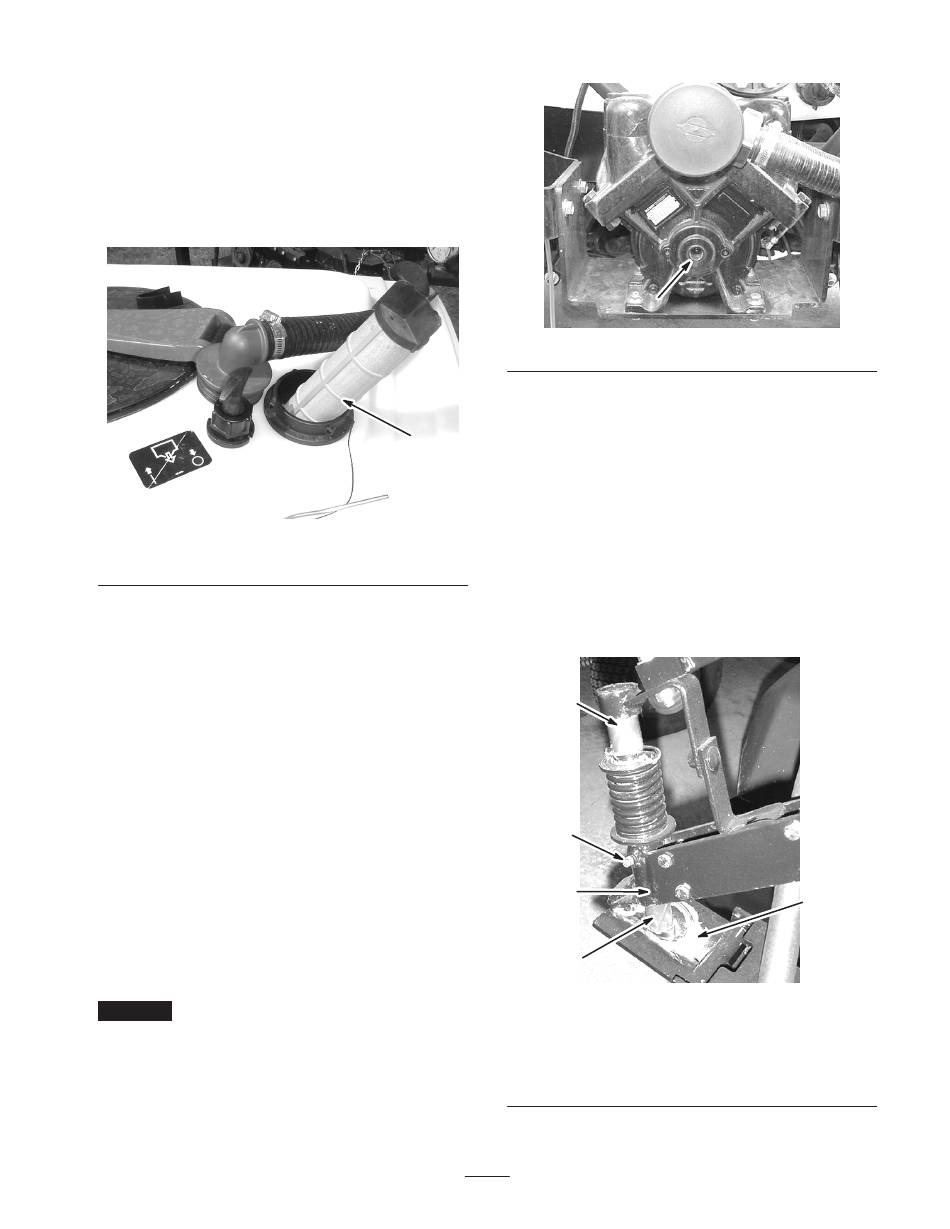

Bild 39
1. Saugsieb
2. Schließen Sie den Schlauch vom Behälter ab.
3. Ziehen Sie das Sieb aus dem Loch.
4. Reinigen Sie das Sieb unter fließendem Wasser.
5. Setzen Sie das Sieb wieder komplett in das Loch ein.
6. Schließen Sie den Schlauch oben am Behälter an und
befestigen Sie ihn mit der Halterung.
Einfetten des Sprühsystems
Fetten Sie alle Lager und Büchsen alle 100 Stunden oder
mindestens einmal jährlich.
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis
1. Wischen Sie die Schmiernippel ab, um das Eindringen
von Fremdkörpern in die Lager oder Büchsen zu
vermeiden.
2. Pressen Sie Fett in die Lager und Büchsen.
Wichtig
Für das Einfetten des Systems sind nur ein
paar Fettstöße erforderlich. Fetten Sie nicht zu stark ein.
Das Fett wird nicht aus dem System entfernt.
3. Wischen Sie überflüssiges Fett ab.
Schmieren der Gelenkarme
1
Fetten Sie alle Lager der Spritzgestängeverlängerung alle
100 Stunden oder mindestens einmal jährlich.
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis
1. Tragen Sie mit der Hand Schmiermittel auf die
Stützwelle und innen an der Kugelpfanne der
Scharnierplatte auf, wie in Bild 41 dargestellt.
2. Pumpen Sie Schmiermittel in die Nippel unter der
Feder, bis Schmiermittel unten am Gelenk austritt
(Bild 41).
1
3
4
1
Linker Gelenkarm wird dargestellt
1. Stützwelle
2. Kugelpfanne an der
Scharnierplatte
3. Wiederholen Sie den Vorgang am anderen Gelenkarm.
37
Bild 40
2
Bild 41
3. Schmiernippel
4. Gelenk
