Toro Workman 200 Bedienungsanleitung Seite 22

4
5
3
6
1. Mittleres Spritzgestänge
Montieren der
Spritzgestängeschläuche
1. Schmieren Sie die Schlauchzacke des rechten
Düsenkopfes am mittleren Spritzgestänge mit
Flüssigseife ein (Bild 25).
2. Schließen Sie den Zufuhrschlauch des mittleren
Spritzgestänges an die eingeseifte Zacke an und ziehen
Sie ihn mit einer Schlauchklemme fest (Bild 25).
3
1

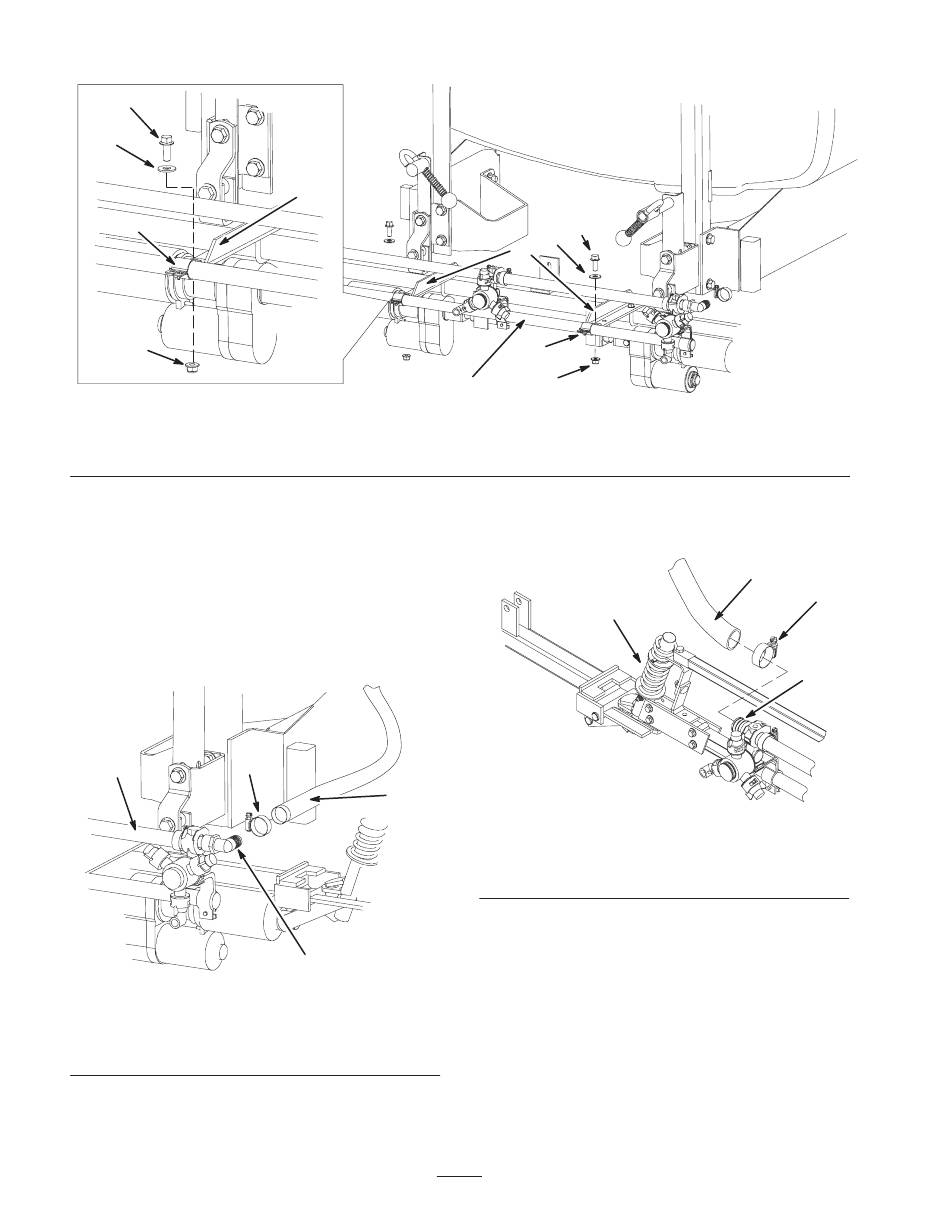

Bild 25
1. Mittleres Spritzgestänge
2. Schlauchzacke
3. Schlauchklemme
3. Schmieren Sie die Schlauchzacke des Düsenkopfes an
der Spritzgestängeverlängerung, die dem Gelenk am
nächsten ist, mit Flüssigseife ein (Bild 26).
2
Bild 24
2. Befestigungshalterung für
das Spritzgestänge
4
2
m–7429
4. Zufuhrschlauch des
mittleren Spritzgestänges
4
5
2
3
6
1
3. Spritzgestängeklemme
4. Schraube 3/8 x 1 Zoll
4. Schließen Sie den Zufuhrschlauch der Spritz-
gestängeverlängerung an die eingeseifte Zacke an und
ziehen Sie ihn mit einer Schlauchklemme fest (Bild 26).
1
m–6632
1. Gelenk
2. Schlauchklemme
5. Wiederholen Sie die Schritte 3-4 für die anderen
Spritzgestängeverlängerungen.
Schmieren der Gelenkarme
Die Gelenkarme des Spritzgestänges werden nicht im
Werk geschmiert und müssen vor dem Einsatz eingefettet
werden. Weitere Informationen finden Sie unter
„Schmieren der Dreharme" auf Seite 37.
22
m–7428
5. Scheibe 3/8 Zoll
6. Bundmutter 3/8 Zoll
3
2
4
Bild 26
3. Spritzgestängezufuhr-
schlauch
4. Schlauchzacke
