7. Setzen Sie die 10 Ampere Sicherung in den
Sicherungsschlitz des Sprühsystems ein und bringen
Sie das neue Sicherungsblockschild an (Bild 7).
8. Setzen Sie die 30 Ampere Sicherung in den
Sicherungsschlitz des Spritzgestängesystems ein
(Bild 7).
5
3 4
10
2
8
9

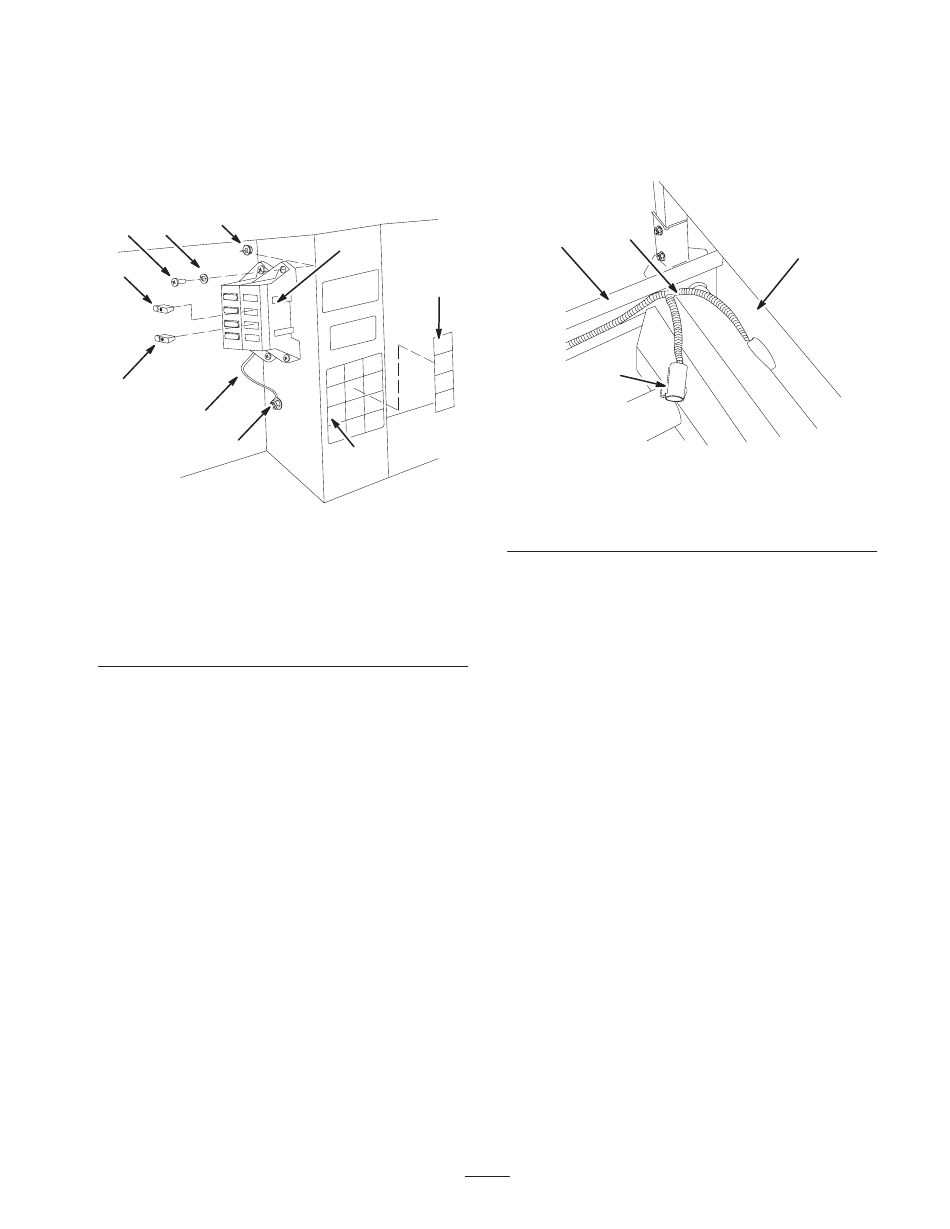

Bild 7
1. Sicherungsblock
2. Sicherung 10 Ampere
3. Schrauben Nr.
10-24 x 3/4 Zoll
4. Scheiben 7/32 Zoll
5. Sicherungsmutter Nr.
10-24 Zoll
9. Verlegen Sie den Kabelbaum neben den vorhandenen
Kabeln durch die Öffnung im Boden, unter dem
Sitzunterteil und nach hinten.
1
7
6
m–7151
6. Vorhandenes Schild
7. Schild am neuen
Sicherungsblock
8. Erdkabel, schwarz
9. Fächerscheibe und
Schraube
10. Sicherung 30 Ampere
15
10. Verlegen Sie an der Überrollschutzabdeckung hinten
am Sitz den Kabelbaum unter dem Sitz entlang und
über den Rahmen. Stellen Sie sicher, dass die
Netzstrombuchse des Sprühsystems von der
Fahrzeugunterseite herausragt (Bild 8).
2
3
4
Bild 8
1. Überrollschutzabdeckung
2. Kabelbaum
3. Linker Rahmen
11. Verlegen Sie den Kabelbaum mit dem vorhandenen
Kabel am linken Rahmen entlang und wieder zum
Geschwindigkeitssensor zurück (Bild 8).
12. Schließen Sie den elektrischen Stecker am
Geschwindigkeitssensor an.
13. Befestigen Sie den Kabelbaum mit Drahtbinden an den
vorhandenen Kabeln und achten Sie darauf, dass er
nicht mit beweglichen Teilen oder Wärmequellen in
Berührung kommt.
14. Setzen Sie die vordere Haube auf und befestigen Sie
sie mit den vorher entfernten Schrauben.
Einbauen der
Schaltkastenbefestigung
Bei einigen Fahrzeugen ist die Steuerungsbefestigungs-
platte an derselben Stelle wie das Handgas am
Armaturenbrett befestigt. Wenn der Handgashebel
installiert ist, muss er vom Armaturenbrett abgenommen
werden, um die Steuerungsbefestigungsplatte zu
montieren. Weitere Informationen zum Entfernen und
Montieren des Handgashebels finden Sie in der
Bedienungsanleitung des Handgashebels
1
m–7219
4. Stromanschluss des
Sprühsystems
