Toro Workman 200 Bedienungsanleitung Seite 25

Betrieb
In diesem Abschnitt wird nur der Betrieb des
Sprühsystems behandelt. Weitere Informationen zum
Einsatz des Fahrzeugs finden Sie in der
Bedienungsanleitung für den Workman.
Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.
1
3
4
1. Einschalttaste, Spray
Pro-Steuergerät
2. Spray Pro-Steuergerät
3. Dosierungsschalter
Bedienelemente und
Komponenten am Sprühgerät
Einschalttaste für Spray
E
Pro -Steuergerät
Mit der Einschalttaste des Spray Pro-Steuergeräts schalten
Sie das Steuergerät ein und aus. Drücken Sie den Schalter,
um das Spray Pro-Steuergerät ein- oder auszuschalten
(Bild 30). Wenn Sie den Schalter einschalten, leuchtet
eine Lampe am Schalter auf. Weitere Informationen zum
Einsatz des Steuergeräts finden Sie im Abschnitt Spray
Pro-Steuergerät auf Seite 29.
Wichtig
Die Einschalttaste des Spray Pro-Steuergeräts
steht ständig unter Strom. Stellen Sie sicher, dass dieser
Schalter ausgeschaltet ist, wenn Sie das Gerät einlagern.
2
5 6

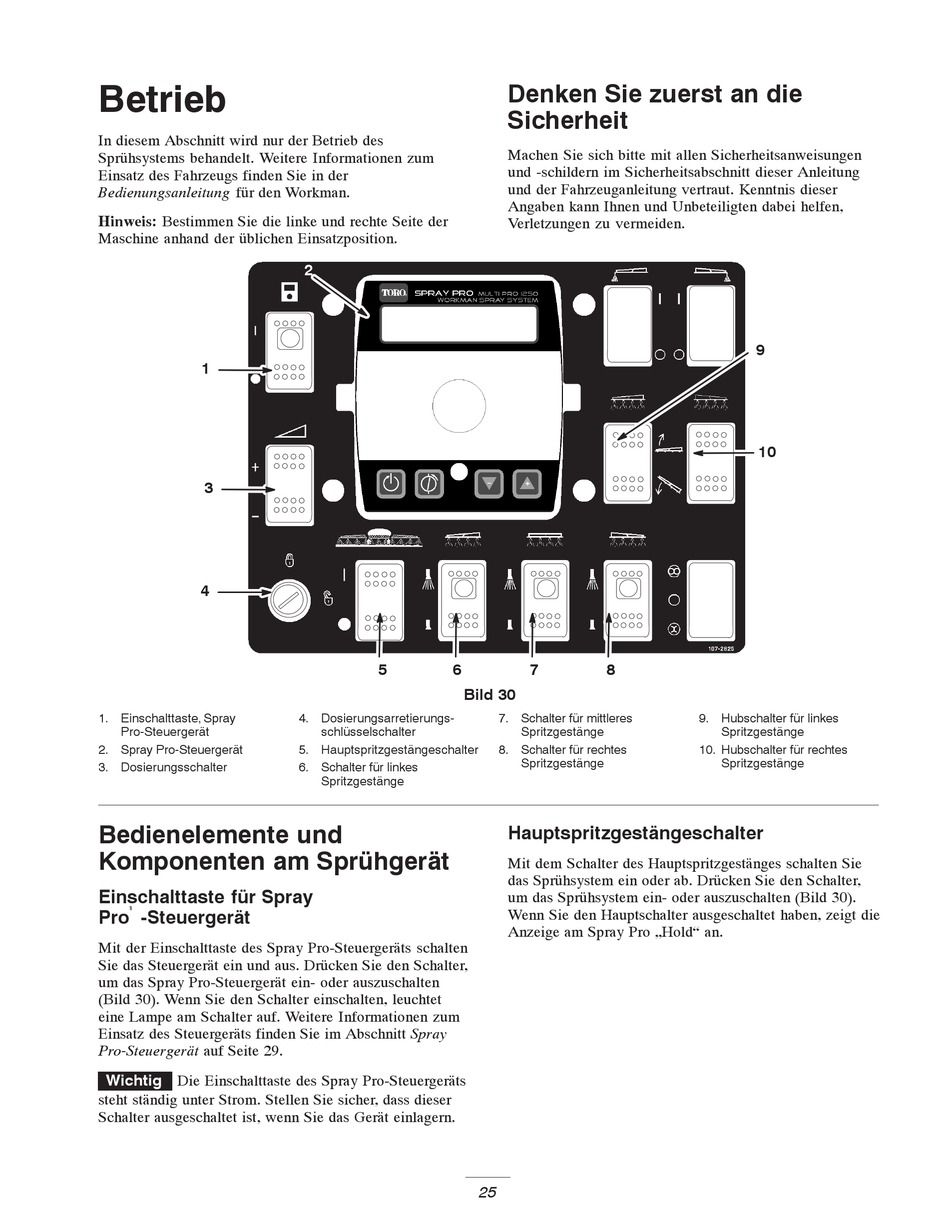

Bild 30
4. Dosierungsarretierungs-
schlüsselschalter
5. Hauptspritzgestängeschalter
6. Schalter für linkes
Spritzgestänge
Denken Sie zuerst an die
Sicherheit
Machen Sie sich bitte mit allen Sicherheitsanweisungen
und -schildern im Sicherheitsabschnitt dieser Anleitung
und der Fahrzeuganleitung vertraut. Kenntnis dieser
Angaben kann Ihnen und Unbeteiligten dabei helfen,
Verletzungen zu vermeiden.
7 8
7. Schalter für mittleres
Spritzgestänge
8. Schalter für rechtes
Spritzgestänge
Hauptspritzgestängeschalter
Mit dem Schalter des Hauptspritzgestänges schalten Sie
das Sprühsystem ein oder ab. Drücken Sie den Schalter,
um das Sprühsystem ein- oder auszuschalten (Bild 30).
Wenn Sie den Hauptschalter ausgeschaltet haben, zeigt die
Anzeige am Spray Pro „Hold" an.
25
9
10
9. Hubschalter für linkes
Spritzgestänge
10. Hubschalter für rechtes
Spritzgestänge
