Toro Workman 200 Bedienungsanleitung Seite 16

Einbauen der Adapterplatte
Wenn das Sprühsystem an einen Workman mit einer
Seriennummer von 239999999 oder niedriger installiert
wird, müssen Sie die Adapterplatte, die Schrauben und
Muttern verwenden, die als Einzelteile geliefert wurden.
1. Montieren Sie die Adapterplatte mit den vier Schrauben
(1/4 x 3/4 Zoll) und den vier Bundmuttern (1/4 Zoll) am
Armaturenbrett des Workman, siehe Bild 9.
2
5
4
m–7152

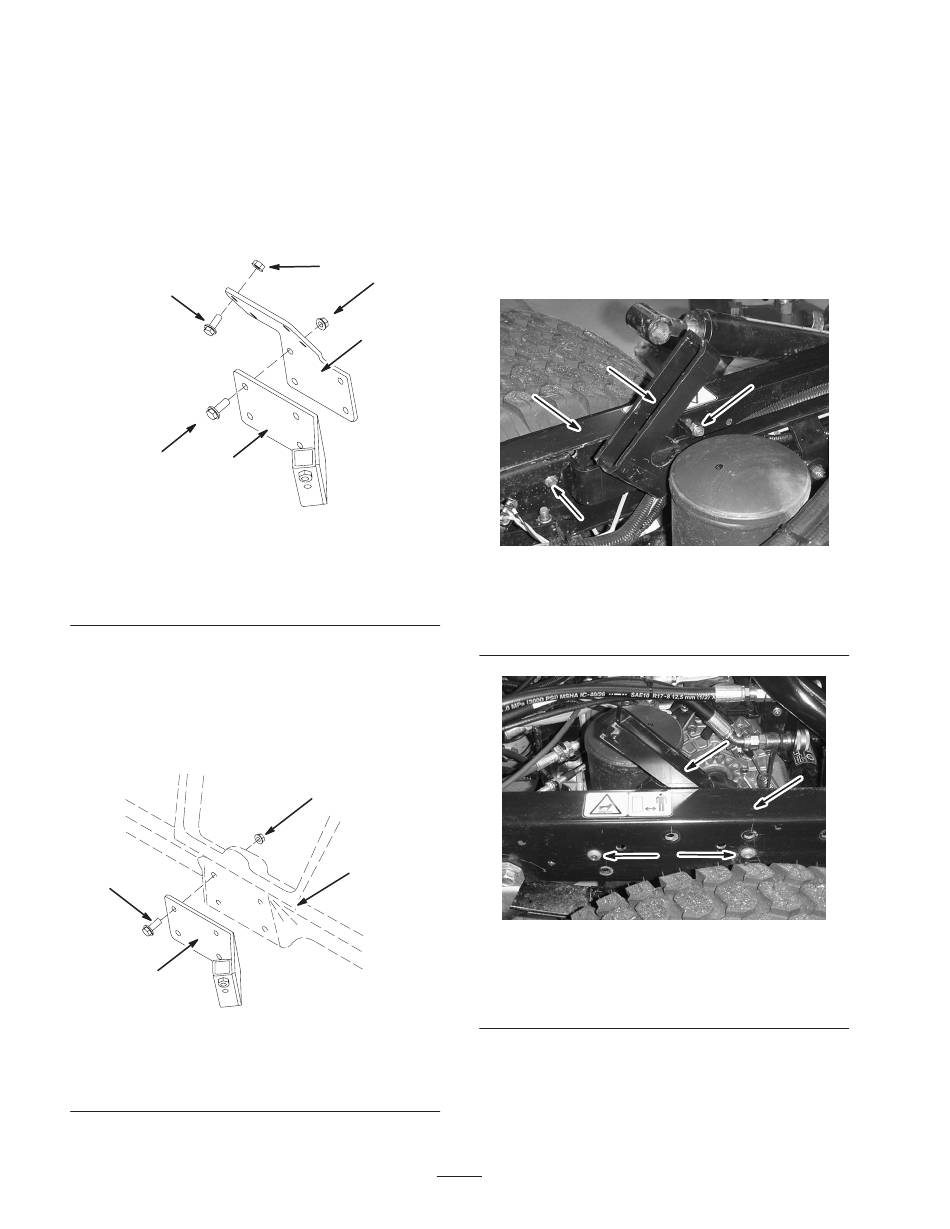

Bild 9
1. Adapterplatte
2. Schraube 1/4 x 3/4 Zoll
3. Bundmutter 1/4 Zoll
4. Steuerungsbefestigung
Einbauen der Schaltkastenbefestigung
1. Montieren Sie die Schaltkastenbefestigung mit vier
Schrauben (5/16 x 1 Zoll) und vier Bundmuttern
(5/16 Zoll) am Armaturenbrett des Workman (oder an
der Adapterplatte), siehe Bild 10.
3
1
Bild 10
1. Schaltkastenbefestigung
2. Armaturenbrett
3. Schraube 5/16 x 1 Zoll
3
6
1
5. Schraube 5/16 x 1 Zoll
6. Sicherungsmutter
5/16 Zoll
4
2
m–7153
4. Sicherungsmutter
5/16 Zoll
16
2. Bringen Sie das Spray Pro Schild am Steuergerät an.
Achten Sie darauf, dass Sie das Schild so ausrichten,
wie in Bild 36 gezeigt.
Einbauen der Stützstange
1. Montieren Sie die Stützstange innen an der linken
Rahmenschiene. Verwenden Sie zwei Innensechs-
kantschrauben (3/8 x 1 Zoll) und zwei Sicherungs-
muttern (3/8 Zoll), wie in Bild 11 und 12 dargestellt.
Ziehen Sie die Muttern auf 30 ± 4 Nm an.
1
2
3
Bild 11
Innenansicht
1. Stützstange
2. Linke Rahmenschiene
Bild 12
Außenansicht
1. Stützstange
2. Linke Rahmenschiene
3
3. Sicherungsmutter 3/8 Zoll
1
2
3
3. Innensechskantschraube
3/8 x 1 Zoll
