Anschließen des Pumpenantriebs
1. Ziehen Sie die Gummihaube vorne am Zapfwellen-
antrieb (ZWA) nach hinten und setzen Sie die
Antriebswelle auf die ZWA-Abtriebswelle (Bild 19).
Wichtig
Vergewissern Sie sich, dass der
Zapfwellenantrieb befestigt ist. Die Arretierkugeln
müssen in der Rille der Abtriebswelle sitzen.
1
2

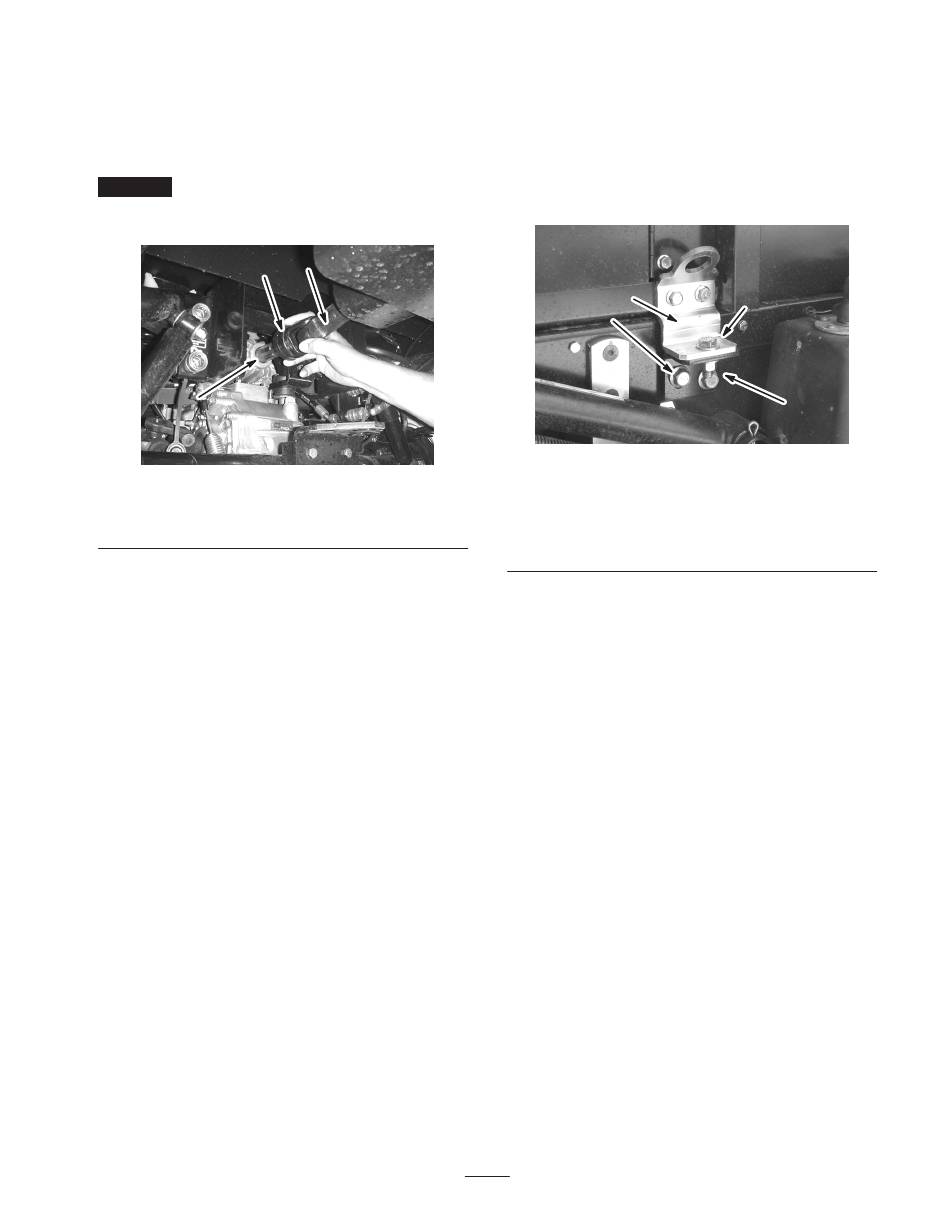

Bild 19
1. Gummihaube
2. Zapfwellenantrieb
2
3. Zapfwellenabtriebswelle
19
Abschließen der Behältergestellmontage
1. Richten Sie die vorderen Befestigungshalterungen mit
den vorher montierten Haltebügeln aus.
2. Befestigen Sie das Behältergestellt mit einer Schraube
(1/2 x 1-1/2 Zoll), zwei Scheiben (1/2 Zoll) und einer
Sicherungsmutter (1/2 Zoll) am Rahmen, siehe Bild 20.
1
2
Bild 20
Abbildung zeigt linke Seite
1. Vordere
Befestigungshalterung
2. Haltebügel
3. Wiederholen Sie diese Schritte für die vordere
Befestigung und den Haltebügel auf der anderen Seite.
3, 4
4, 5
3. Schraube 1/2 x 1-1/2 Zoll
4. Scheibe 1/2 Zoll
5. Sicherungsmutter 1/2 Zoll
