Spray Prot -Steuergerät
Das Spray Pro-Steuergerät zeigt verschiedene
Systemleistungsdaten an und überwacht diese, z. B.
Fahrzeuggeschwindigkeit und Dosierung. Das
Steuergerät kontrolliert nicht die Dosierung.
20
Deutsch
1. LCD-Anzeige
2. Wählhandrad
3. Zurücksetzen, Taste zum
Kalibrieren
4. Kalibrieren, Taste zum
Kalibrieren
5. Verringern, Taste zum
Kalibrieren
Wählhandrad
Das Wählhandrad weist die folgenden Stellungen auf:
• Gesamtfläche
Anzeige der gesamten zurückgelegten Morgen (US),
Hektar (SI) oder Quadradfuß (TURF) seit dem letzten
Drücken der Kalibrierungstaste [RESET] für diese
Einstellung.
• Geschwindigkeit
Anzeige der Fahrgeschwindigkeit in Meilen pro
Stunde (bei Einstellung der Maßeinheit auf US oder
TURF) oder in Kilometer pro Stunde (bei Einstellung
der Maßeinheit auf SI).

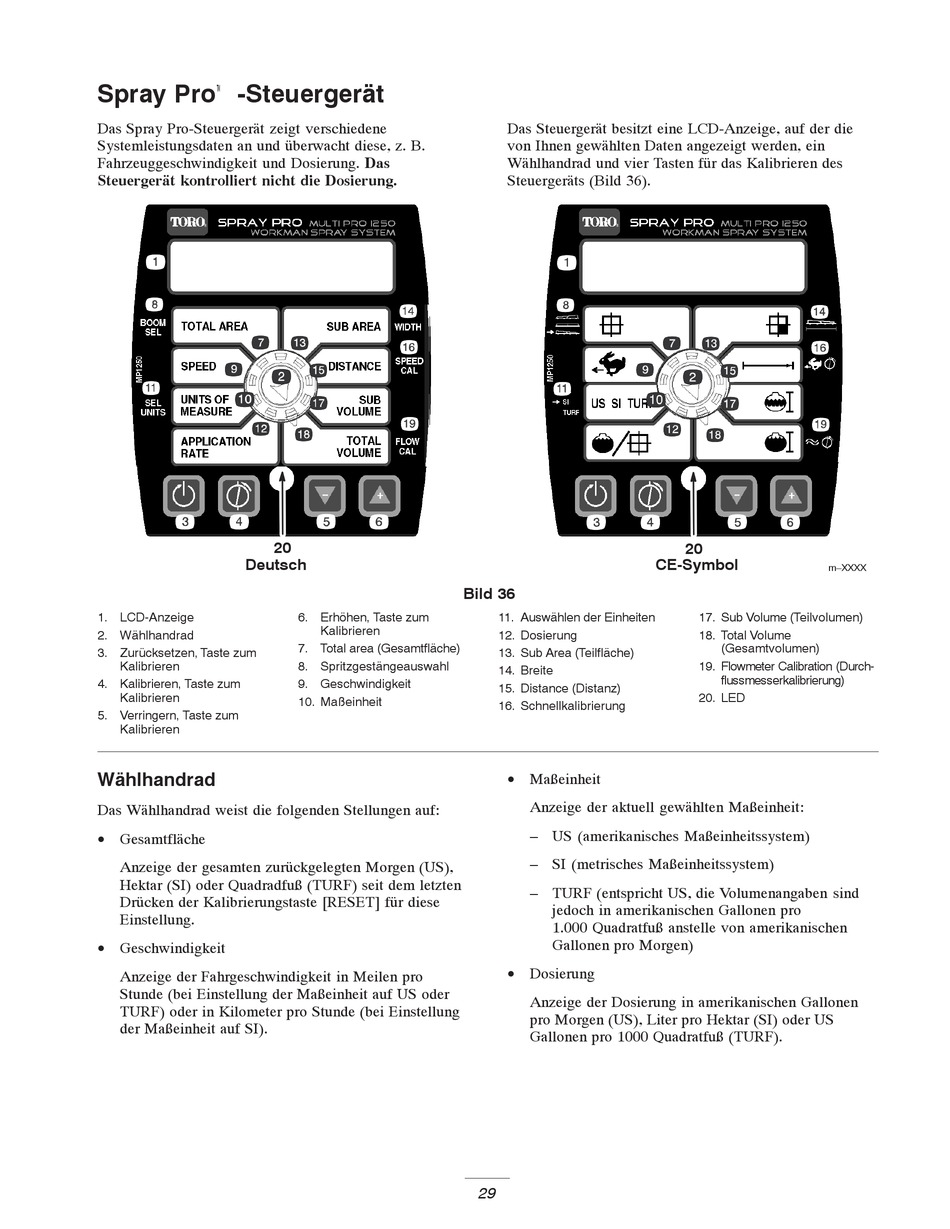

Bild 36
6. Erhöhen, Taste zum
Kalibrieren
7. Total area (Gesamtfläche)
8. Spritzgestängeauswahl
9. Geschwindigkeit
10. Maßeinheit
Das Steuergerät besitzt eine LCD-Anzeige, auf der die
von Ihnen gewählten Daten angezeigt werden, ein
Wählhandrad und vier Tasten für das Kalibrieren des
Steuergeräts (Bild 36).
CE-Symbol
11. Auswählen der Einheiten
12. Dosierung
13. Sub Area (Teilfläche)
14. Breite
15. Distance (Distanz)
16. Schnellkalibrierung
• Maßeinheit
Anzeige der aktuell gewählten Maßeinheit:
– US (amerikanisches Maßeinheitssystem)
– SI (metrisches Maßeinheitssystem)
– TURF (entspricht US, die Volumenangaben sind
jedoch in amerikanischen Gallonen pro
1.000 Quadratfuß anstelle von amerikanischen
Gallonen pro Morgen)
• Dosierung
Anzeige der Dosierung in amerikanischen Gallonen
pro Morgen (US), Liter pro Hektar (SI) oder US
Gallonen pro 1000 Quadratfuß (TURF).
29
20
m–XXXX
17. Sub Volume (Teilvolumen)
18. Total Volume
(Gesamtvolumen)
19. Flowmeter Calibration (Durch-
flussmesserkalibrierung)
20. LED
