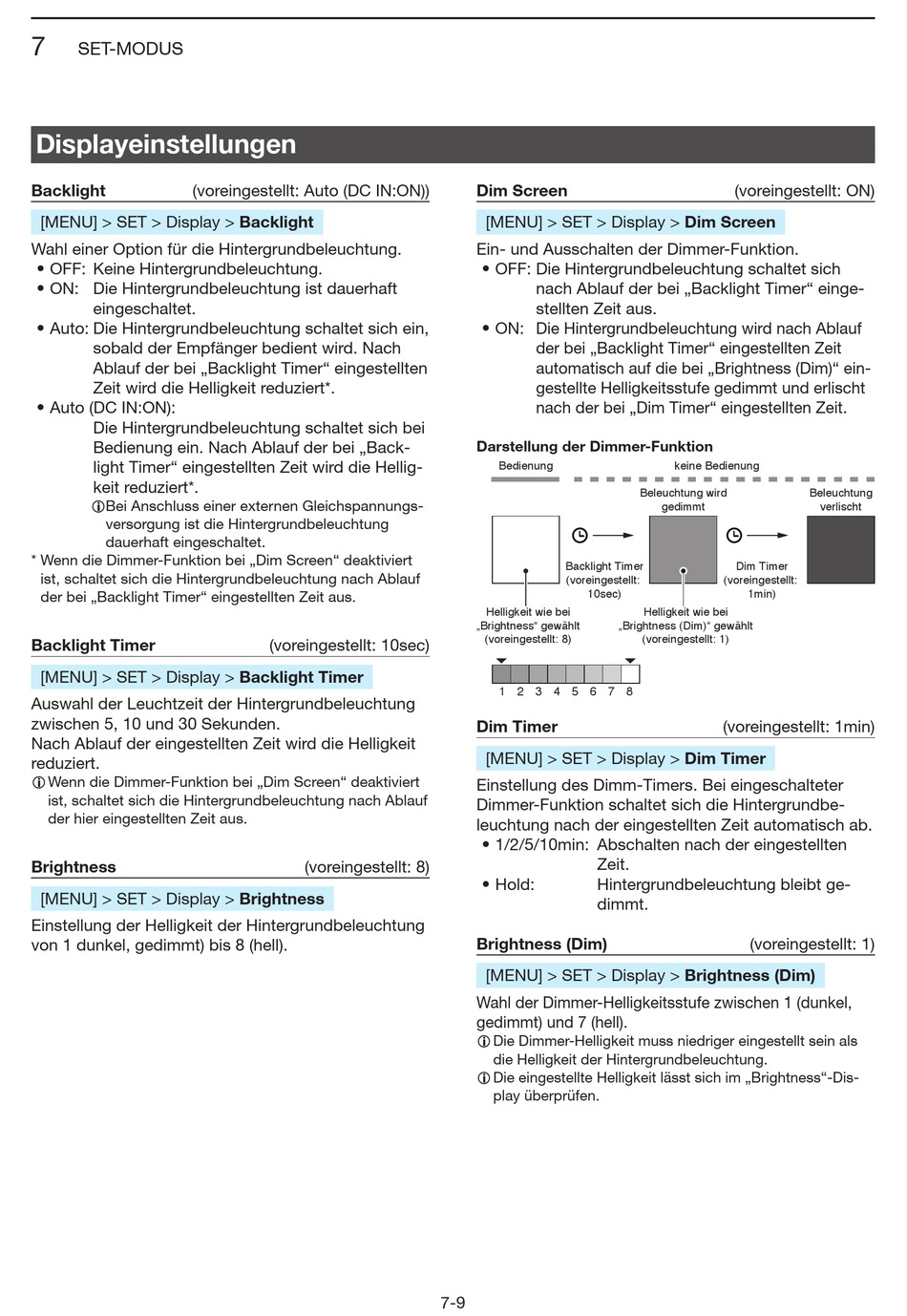

Icom IC-R15 Erweiterte Bedienungsanleitung Seite 73

7
SET-MODUS
Displayeinstellungen
Backlight (voreingestellt: Auto (DC IN:ON))
[MENU] > SET > Display > Backlight
Wahl einer Option für die Hintergrundbeleuchtung.
• OFF: Keine Hintergrundbeleuchtung.
• ON: Die Hintergrundbeleuchtung ist dauerhaft
eingeschaltet.
• Auto: Die Hintergrundbeleuchtung schaltet sich ein,
sobald der Empfänger bedient wird. Nach
Ablauf der bei „Backlight Timer" eingestellten
Zeit wird die Helligkeit reduziert*.
• Auto (DC IN:ON):
Die Hintergrundbeleuchtung schaltet sich bei
Bedienung ein. Nach Ablauf der bei „Back-
light Timer" eingestellten Zeit wird die Hellig-
keit reduziert*.
L Bei Anschluss einer externen Gleichspannungs-
versorgung ist die Hintergrundbeleuchtung
dauerhaft eingeschaltet.
* Wenn die Dimmer-Funktion bei „Dim Screen" deaktiviert
ist, schaltet sich die Hintergrundbeleuchtung nach Ablauf
der bei „Backlight Timer" eingestellten Zeit aus.
Backlight Timer
[MENU] > SET > Display > Backlight Timer
Auswahl der Leuchtzeit der Hintergrundbeleuchtung
zwischen 5, 10 und 30 Sekunden.
Nach Ablauf der eingestellten Zeit wird die Helligkeit
reduziert.
L Wenn die Dimmer-Funktion bei „Dim Screen" deaktiviert
ist, schaltet sich die Hintergrundbeleuchtung nach Ablauf
der hier eingestellten Zeit aus.
Brightness
[MENU] > SET > Display > Brightness
Einstellung der Helligkeit der Hintergrundbeleuchtung
von 1 dunkel, gedimmt) bis 8 (hell).
(voreingestellt: 10sec)
(voreingestellt: 8)
Dim Screen
[MENU] > SET > Display > Dim Screen
Ein- und Ausschalten der Dimmer-Funktion.
• OFF: Die Hintergrundbeleuchtung schaltet sich
nach Ablauf der bei „Backlight Timer" einge-
stellten Zeit aus.
• ON: Die Hintergrundbeleuchtung wird nach Ablauf
der bei „Backlight Timer" eingestellten Zeit
automatisch auf die bei „Brightness (Dim)" ein-
gestellte Helligkeitsstufe gedimmt und erlischt
nach der bei „Dim Timer" eingestellten Zeit.
Darstellung der Dimmer-Funktion
Bedienung
Backlight Timer
(voreingestellt:
10sec)
Helligkeit wie bei
„Brightness" gewählt
(voreingestellt: 8)
1 2 3 4 5 6 7 8
Dim Timer
[MENU] > SET > Display > Dim Timer
Einstellung des Dimm-Timers. Bei eingeschalteter
Dimmer-Funktion schaltet sich die Hintergrundbe-
leuchtung nach der eingestellten Zeit automatisch ab.
• 1/2/5/10min: Abschalten nach der eingestellten
Zeit.
• Hold: Hintergrundbeleuchtung bleibt ge-
dimmt.
Brightness (Dim)
[MENU] > SET > Display > Brightness (Dim)
Wahl der Dimmer-Helligkeitsstufe zwischen 1 (dunkel,
gedimmt) und 7 (hell).
L Die Dimmer-Helligkeit muss niedriger eingestellt sein als
die Helligkeit der Hintergrundbeleuchtung.
L Die eingestellte Helligkeit lässt sich im „Brightness"-Dis-
play überprüfen.
7-9
(voreingestellt: ON)
keine Bedienung
Beleuchtung wird
gedimmt
Dim Timer
(voreingestellt:
1min)
Helligkeit wie bei
„Brightness (Dim)" gewählt
(voreingestellt: 1)
(voreingestellt: 1min)
(voreingestellt: 1)
Beleuchtung
verlischt
