Icom IC-R15 Erweiterte Bedienungsanleitung Seite 83

8

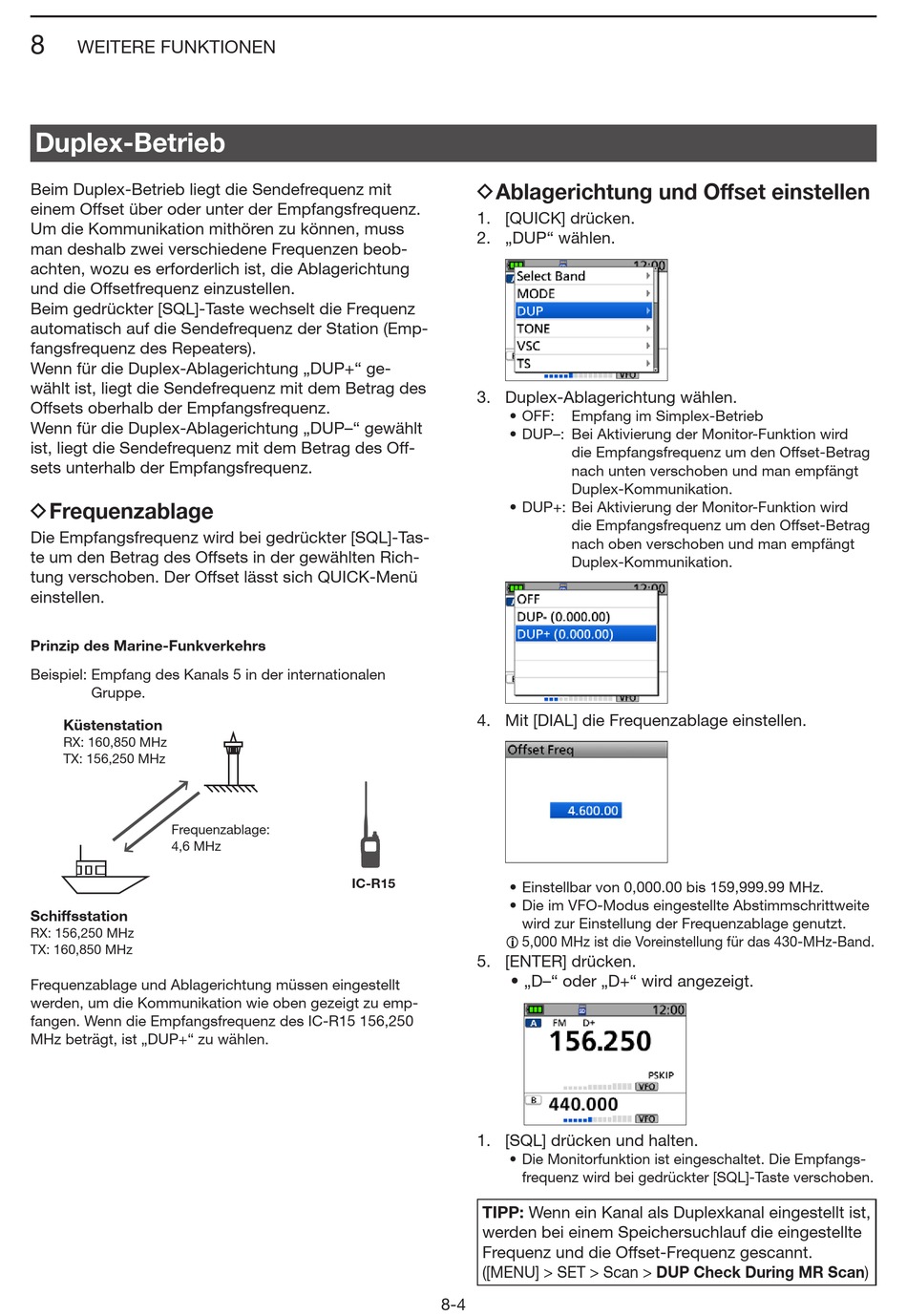

WEITERE FUNKTIONEN
Duplex-Betrieb
Beim Duplex-Betrieb liegt die Sendefrequenz mit
einem Offset über oder unter der Empfangsfrequenz.
Um die Kommunikation mithören zu können, muss
man deshalb zwei verschiedene Frequenzen beob-
achten, wozu es erforderlich ist, die Ablagerichtung
und die Offsetfrequenz einzustellen.
Beim gedrückter [SQL]-Taste wechselt die Frequenz
automatisch auf die Sendefrequenz der Station (Emp-
fangsfrequenz des Repeaters).
Wenn für die Duplex-Ablagerichtung „DUP+" ge-
wählt ist, liegt die Sendefrequenz mit dem Betrag des
Offsets oberhalb der Empfangsfrequenz.
Wenn für die Duplex-Ablagerichtung „DUP–" gewählt
ist, liegt die Sendefrequenz mit dem Betrag des Off-
sets unterhalb der Empfangsfrequenz.
DFrequenzablage
Die Empfangsfrequenz wird bei gedrückter [SQL]-Tas-
te um den Betrag des Offsets in der gewählten Rich-
tung verschoben. Der Offset lässt sich QUICK-Menü
einstellen.
Prinzip des Marine-Funkverkehrs
Beispiel: Empfang des Kanals 5 in der internationalen
Gruppe.
Küstenstation
RX: 160,850 MHz
TX: 156,250 MHz
Frequenzablage:
4,6 MHz
Schiffsstation
RX: 156,250 MHz
TX: 160,850 MHz
Frequenzablage und Ablagerichtung müssen eingestellt
werden, um die Kommunikation wie oben gezeigt zu emp-
fangen. Wenn die Empfangsfrequenz des IC-R15 156,250
MHz beträgt, ist „DUP+" zu wählen.
DAblagerichtung und Offset einstellen
1. [QUICK] drücken.
2. „DUP" wählen.
3. Duplex-Ablagerichtung wählen.
• OFF:
• DUP–: Bei Aktivierung der Monitor-Funktion wird
• DUP+: Bei Aktivierung der Monitor-Funktion wird
4. Mit [DIAL] die Frequenzablage einstellen.
IC-R15
• Einstellbar von 0,000.00 bis 159,999.99 MHz.
• Die im VFO-Modus eingestellte Abstimmschrittweite
wird zur Einstellung der Frequenzablage genutzt.
L 5,000 MHz ist die Voreinstellung für das 430-MHz-Band.
5. [ENTER] drücken.
• „D–" oder „D+" wird angezeigt.
1. [SQL] drücken und halten.
• Die Monitorfunktion ist eingeschaltet. Die Empfangs-
frequenz wird bei gedrückter [SQL]-Taste verschoben.
TIPP: Wenn ein Kanal als Duplexkanal eingestellt ist,
werden bei einem Speichersuchlauf die eingestellte
Frequenz und die Offset-Frequenz gescannt.
([MENU] > SET > Scan > DUP Check During MR Scan)
8-4
Empfang im Simplex-Betrieb
die Empfangsfrequenz um den Offset-Betrag
nach unten verschoben und man empfängt
Duplex-Kommunikation.
die Empfangsfrequenz um den Offset-Betrag
nach oben verschoben und man empfängt
Duplex-Kommunikation.
