Zusatzfunktionen
13.2 Solarregelung
Hauptmenü → Zusatzfunktionen → Solarregelung
24.06.2021
Die integrierte Solarregelung bietet die effiziente und wirtschaftliche Mög-
lichkeit eine Solaranlage mit einem Wärmepumpen-Heizsystem zu betrei-
ben.
•
Einstellbare Ein- und Ausschalttemperaturdifferenz
•
Kollektorübertemperatur-Abschaltung
14
32
10
40
32
14
18

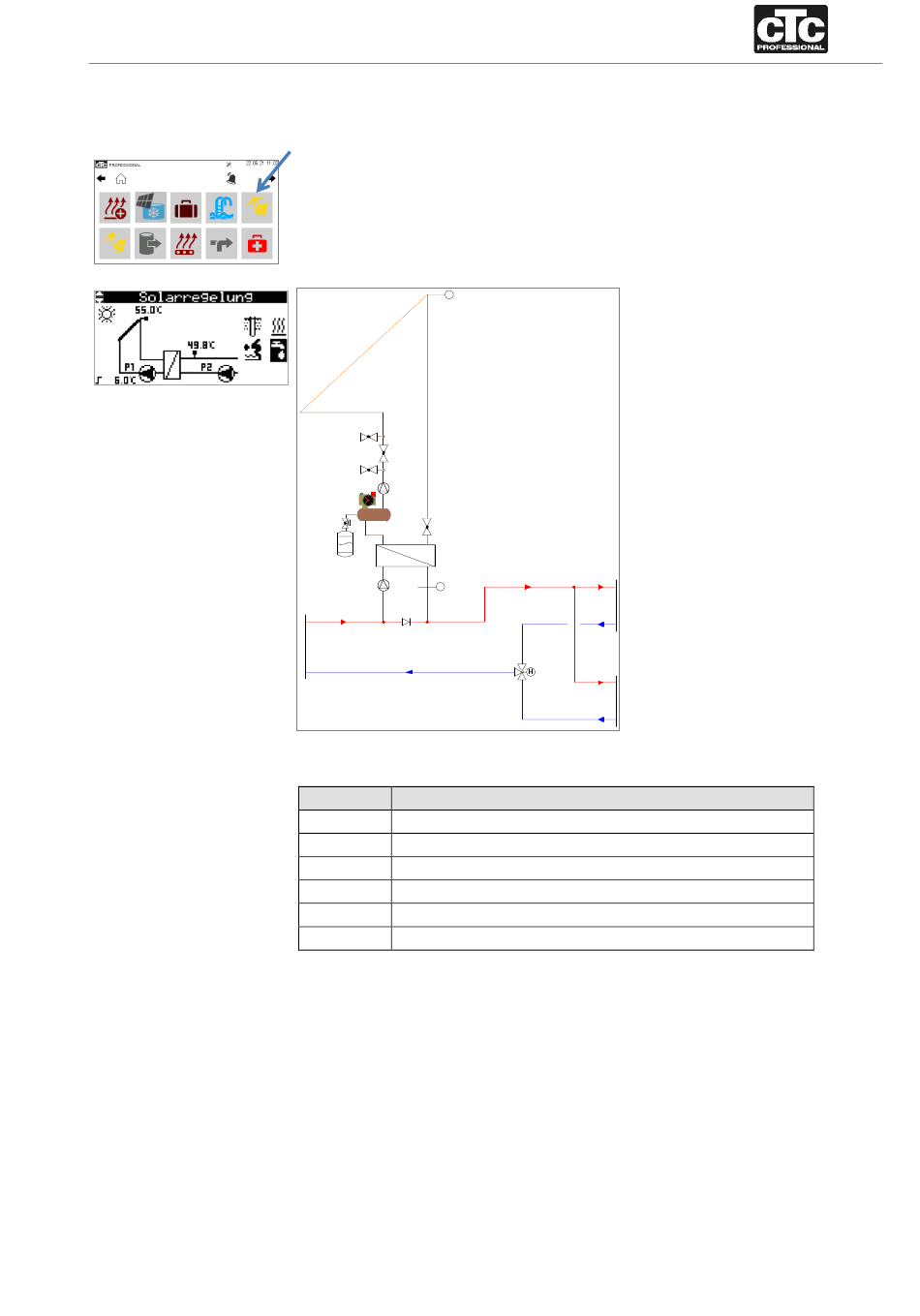

Abbildung 17: Aufbau Solarkreis
Position
Beschreibung
10
Plattenwärmeübertrager
11
Motorbetriebener Umschaltkugelhahn (unterbrechungsfrei)
14
Temperaturfühler
18
Rückflussverhinderer
32
Umwälzpumpe
40
Membranausdehnungsgefäß
Eine Temperatur-Differenzregelung vergleicht ständig die Temperaturen am
Solarkollektor mit den geforderten Sollwerttemperaturen aus Heizbetrieb,
Warmwasser und Pool-Heizbetrieb. Sobald der Kollektor von der Sonne
erwärmt wird und eine bestimmte Temperaturdifferenz zwischen Kollektor
und den geforderten Sollwerttemperaturen entsteht, wird der Solarregelbe-
trieb freigegeben.
Die Solarpumpe lässt die Wärmeträgerflüssigkeit im Solarkreis zirkulieren.
Die Wärmeträgerflüssigkeit wird dabei im Solarkollektor durch die Sonnen-
einstrahlung erwärmt und strömt zurück zum Plattenwärmeübertrager. Über
den Plattenwärmeübertrager wird die Energie der Wärmeträgerflüssigkeit an
den Wärmepumpenvorlauf übertragen.
64 / 124
Copyright © 2020: CTC AG. Änderungen vorbehalten.
