Funktion und Bedienung - EasyCon Basic-Display
4
Funktion und Bedienung - EasyCon Basic-Display
24.06.2021
Der Wärmepumpenregler mit der innovativen EasyCon Software übernimmt
das gesamte Energiemanagement und die Funktionssteuerung der Hei-
zungsanlage unter Berücksichtigung der von Ihrem Fachbetrieb durchge-
führten Voreinstellungen. Dieser sorgt dafür, dass sämtliche Anlagenbe-
standteile mit maximaler Effektivität arbeiten.
Während der Startphase wird ein Selbsttest des Wärmepumpenreglers mit
einer automatischen Hardwareerkennung aller angeschlossenen Geräte
bzw. I/O-Zusatzfunktionen durchgeführt.
Über das Bedienterminal werden zentral alle Einstellungen der Wärmepum-
penanlage vorgenommen.

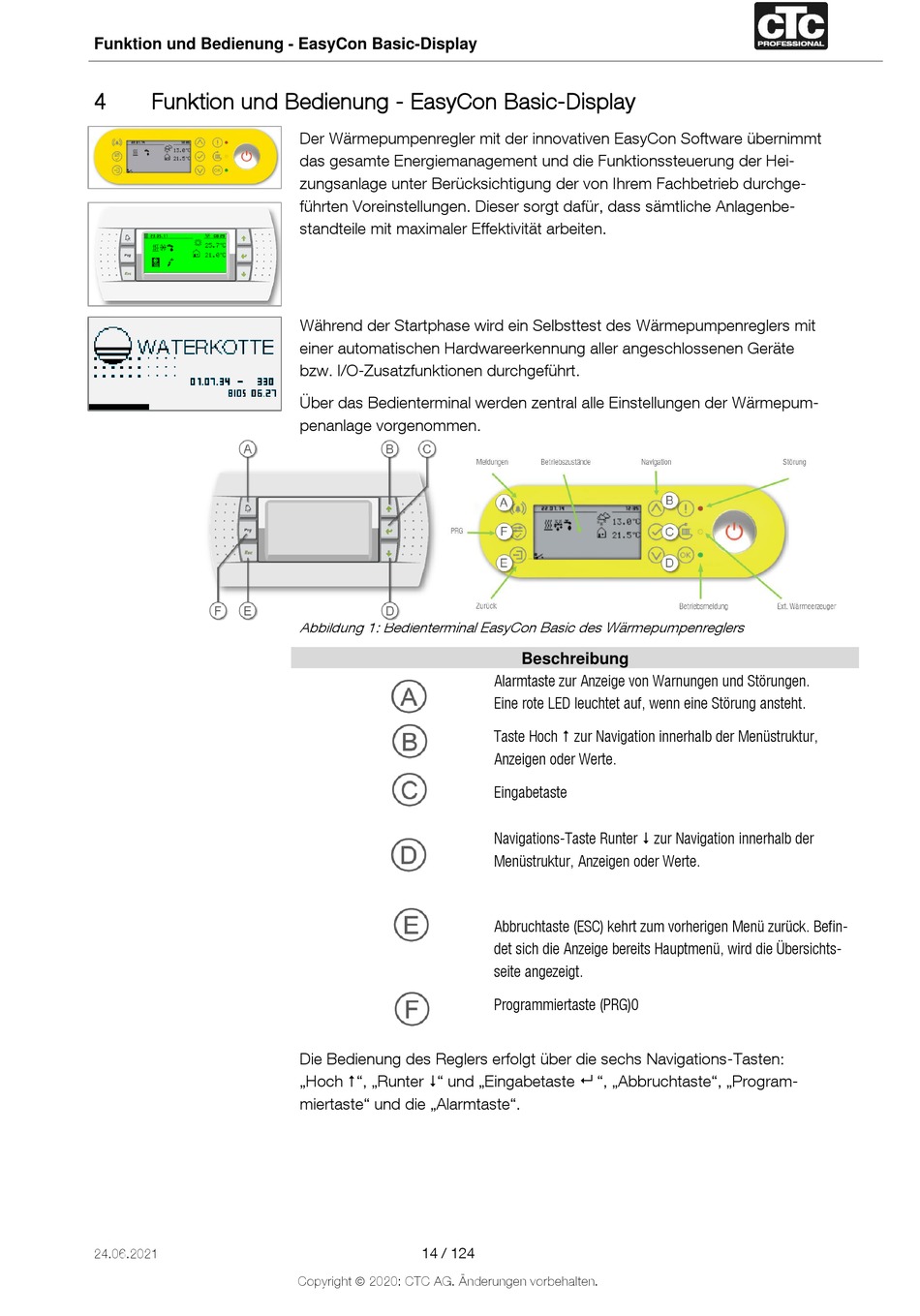

Abbildung 1: Bedienterminal EasyCon Basic des Wärmepumpenreglers
Die Bedienung des Reglers erfolgt über die sechs Navigations-Tasten:
„Hoch ", „Runter " und „Eingabetaste ", „Abbruchtaste", „Program-
miertaste" und die „Alarmtaste".
14 / 124
Copyright © 2020: CTC AG. Änderungen vorbehalten.
Beschreibung
Alarmtaste zur Anzeige von Warnungen und Störungen.
Eine rote LED leuchtet auf, wenn eine Störung ansteht.
Taste Hoch zur Navigation innerhalb der Menüstruktur,
Anzeigen oder Werte.
Eingabetaste
Navigations-Taste Runter zur Navigation innerhalb der
Menüstruktur, Anzeigen oder Werte.
Abbruchtaste (ESC) kehrt zum vorherigen Menü zurück. Befin-
det sich die Anzeige bereits Hauptmenü, wird die Übersichts-
seite angezeigt.
Programmiertaste (PRG)0
