Messwerte (nur EasyCon Touch-Display)
8 Messwerte (nur EasyCon Touch-Display)
Hauptmenü → Messwerte
8.1 Übersicht
8.2 Heizkreis
8.3 Warmwasser
8.4 Estrichprogramm
8.5 Primärkreis
8.6 Sekundärkreis
24.06.2021
Messwerte
Im Menü „
" werden alle relevanten Messwerte dargestellt, um ei-
nen schnellen Überblick über die Temperatur- und Druckverhältnisse zu er-
halten.

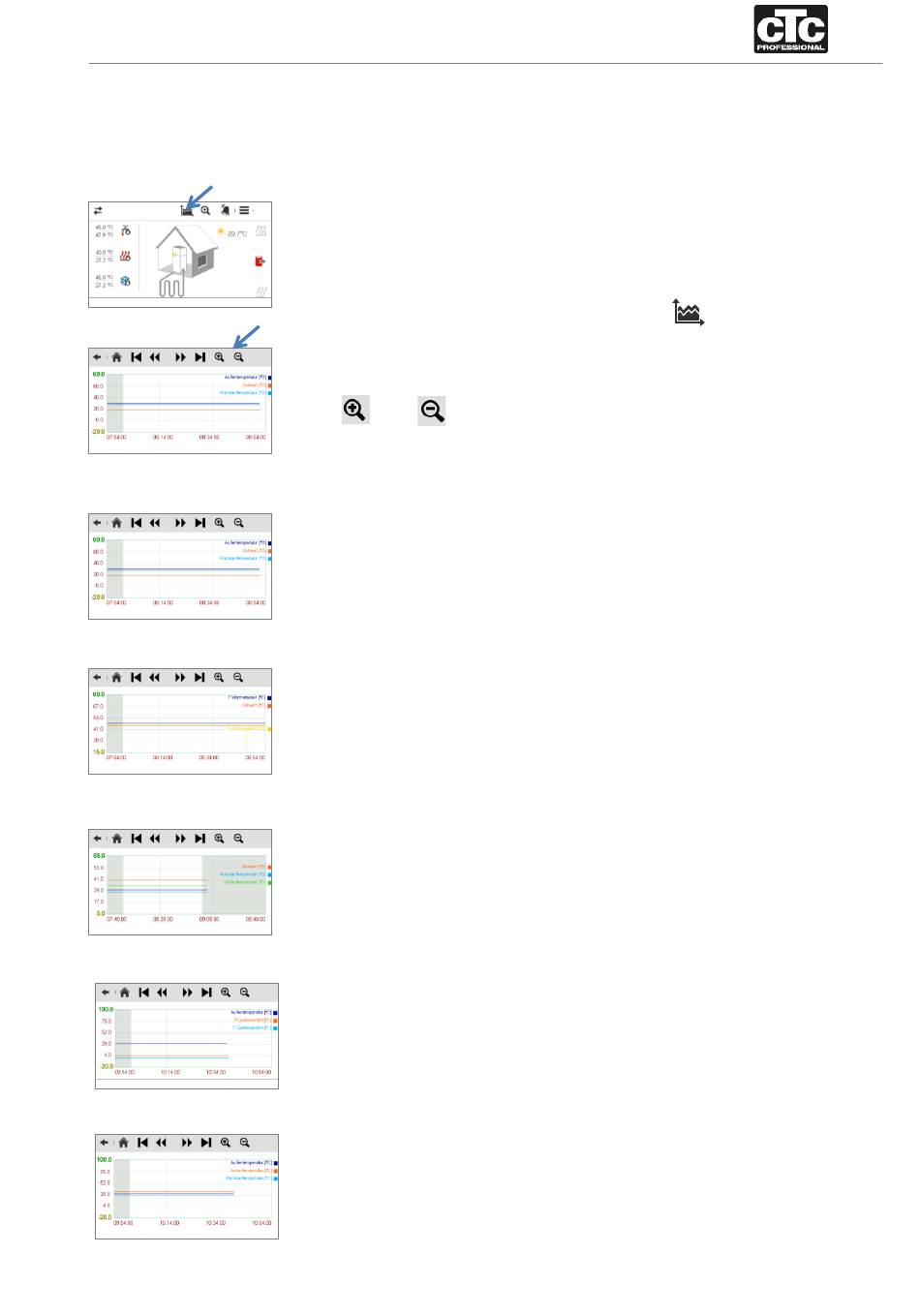

Die Messwerte/Sollwerte der Wärmepumpe werden teilweise als Diagramm
dargestellt. Sie erreichen diese Menüs über das Icon
oder über das Hauptmenü (1).
Die Ansicht der Diagramme lässt sich individuell anpassen.
Mit den Doppelpfeilen (siehe Pfeil) verschieben Sie die Zeitachse. Mit den
Icons
und
ändern Sie die Dimensionen der X- und Y-Achsen.
Heizkreis
Außentemperatur (blau)
Sollwert (orange)
Rücklauftemperatur (türkis)
Warmwasser
Temperatur Warmwasser (blau)
Sollwert (orange)
Estrichprogramm (nur Servicetechniker)
Sollwert (orange)
Rücklauftemperatur (türkis)
Vorlauftemperatur (grün)
•
Außentemperatur (blau)
•
Temperatur Quelleneintritt (orange)
•
Temperatur Quellenaustritt (türkis)
•
Außentemperatur (blau)
•
Vorlauftemperatur (orange)
•
Rücklauftemperatur (türkis)
