Schirmung von Leitungen
Zum Potenzialausgleich muss eine Potenzialausgleichsleitung gelegt werden.
Connection 1
Abbildung 8:
Potenzialausgleich
Bezugspotenzial
Eine Potenzialausgleichsleitung muss folgende Merkmale aufweisen:
Kleine Impedanz. Bei beidseitig aufgelegten Leitungsschirmen muss die Impedanz der
Ausgleichsleitung erheblich kleiner sein als die der Schirmverbindung (höchstens 10% der
Impedanz der Schirmverbindung).
Die Ausgleichsleitung muss bei einer Länge unter 200 m mindestens einen Querschnitt von 16 mm
aufweisen. Beträgt die Leitungslänge mehr als 200 m, so ist ein Querschnitt von mindestens 25 mm
erforderlich.
Die Ausgleichsleitung muss aus Kupfer oder verzinktem Stahl bestehen.
Sie muss großflächig mit dem Schutzleiter bzw. der Erdung verbunden und gegen Korrosion
geschützt werden.
Ausgleichsleitung und Signalleitung sollten möglichst dicht nebeneinander verlegt werden, d. h.
die eingeschlossene Fläche sollte möglichst klein sein.

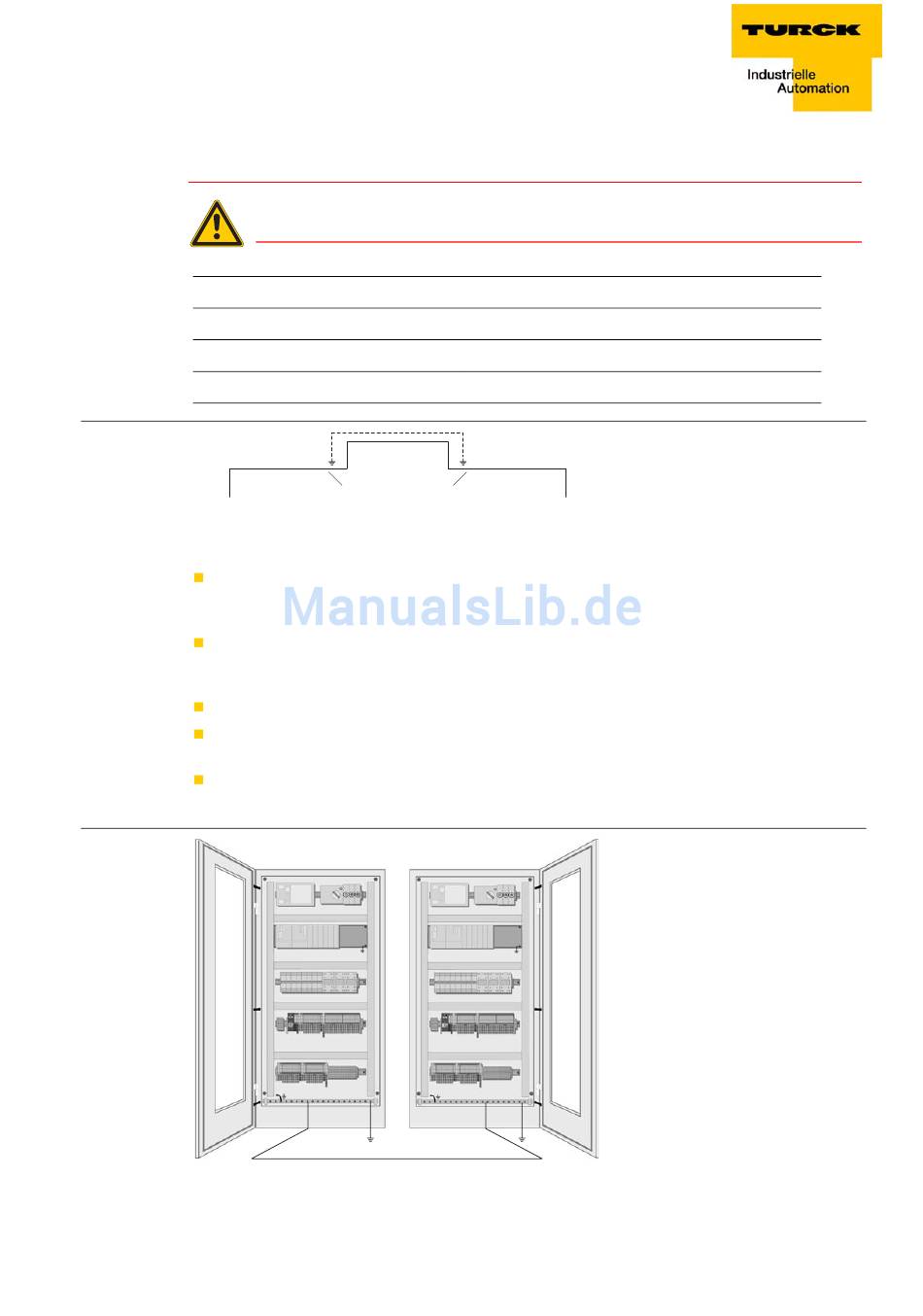

Abbildung 7-1:
Potenzialkompen-
sation zwischen
Schaltschränken
D301109 1211 - BL20 CANopen
Gefahr
Der Schirm darf nicht als Potenzialausgleich dienen!
CAN_H
CAN_L
GND
Schirm
Potenzialausgleichsleitung
Potenzialausgleichsleitung
0 --------------- 0
0 --------------- 0
0 --------------- 0
Bezugspotenzial
Connection 2
CAN_H
CAN_L
GND
2
2
7-9
