Versorgungsmodule; Elektronikmodule - turck BL20 Anwenderhandbuch

BL20 Philosophie
2.2.2

Versorgungsmodule

An den Versorgungsmodulen wird die vom Gateway und von den I/O-Modulen benötigte Spannung
eingespeist. Das separate Anlegen einer Versorgungsspannung an jedem einzelnen Modul ist daher
nicht notwendig.

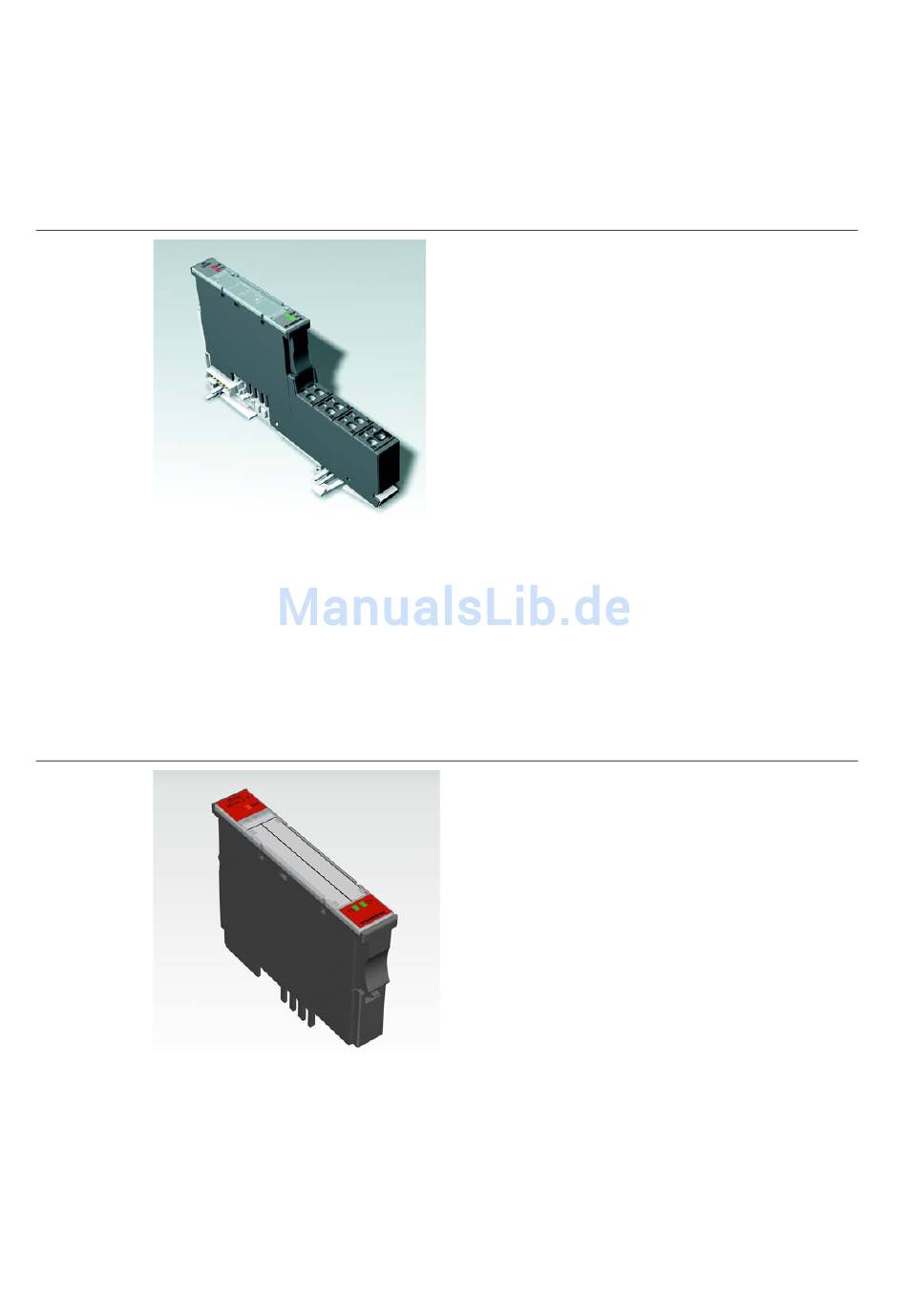

Abbildung 2-2:
Versorgungsmodul
2.2.3

Elektronikmodule

Die Elektronikmodule enthalten die Funktionen der BL20-Module (Versorgungsmodule, digitale und
analoge Ein- und Ausgabemodule, Technologiemodule).
Sie werden auf die Basismodule gesteckt und sind unabhängig von der Verdrahtung. Die
Zuordnungstabelle im „Anhang", Abschnitt „Modulübersicht und Zubehör", zeigt die möglichen
Kombinationen von Elektronik- und Basismodulen. Bei der Inbetriebnahme oder im Wartungsfall
können die Elektronikmodule gezogen und gesteckt werden, ohne dass die Feldverdrahtung gelöst
werden muss.
Abbildung 2-3:
Elektronikmodul in
Scheibenausfüh-
rung
