Elektromagnetische Verträglichkeit (EMV)
7.3.7

EMV-gerechter Schrankaufbau

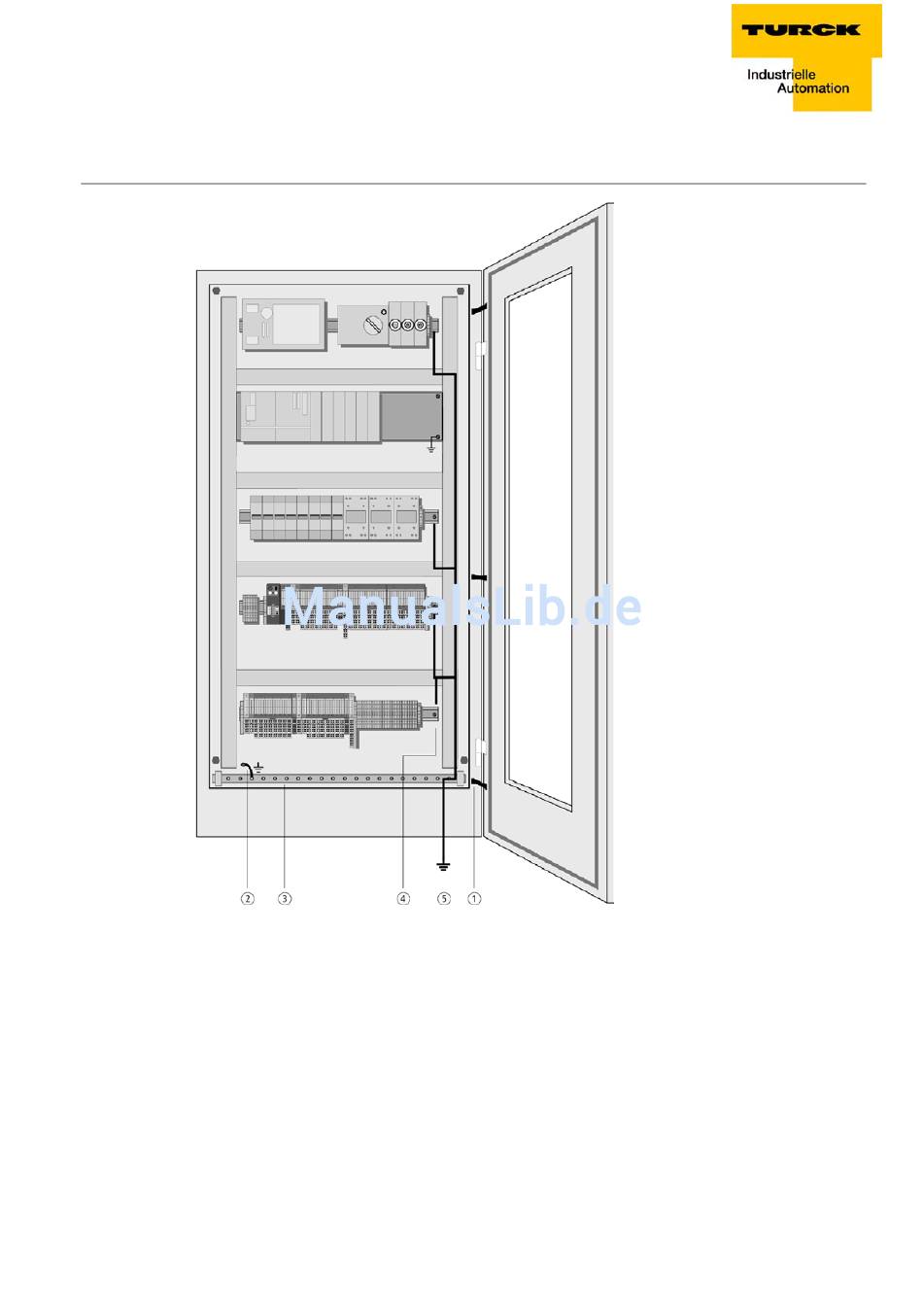

Abbildung 7-1:
EMV-gerechter
Schrankaufbau
A Massebänder
Massebänder verbinden die inaktiven Metallteile, wenn keine groß-flächigen Metall-Metall-Verbindungen möglich
sind. Verwenden Sie kurze Massebänder mit großer Oberfläche.
B Montageplatten
Die Montageplatten dienen zur Aufnahme der Steuerungskomponenten und müssen großflächig mit dem Schrank-
gehäuse verbunden werden.
C Schutzleiterschiene
Die Schutzleiterschiene muss großflächig mit der Montageplatte verbunden und zusätzlich mit einer externen
Leitung, mit einem Querschnitt von mindestens 10 mm2, an das Schutzleitersystem angeschlossen werden, um
Ausgleichströme abzuleiten.
D Schutzleiter-Reihenklemme
Die Schutzleiter-Reihenklemme ist mit der Schutzleiterschiene zu verbinden.
E Leitung zum Schutzleitersystem (Erdungspunkt
Die Leitung ist großflächig mit dem Schutzleitersystem zu verbinden
