Manutenzione e riparazione
7.2.2 Smontaggio/montaggio blocco tramoggia
1
2

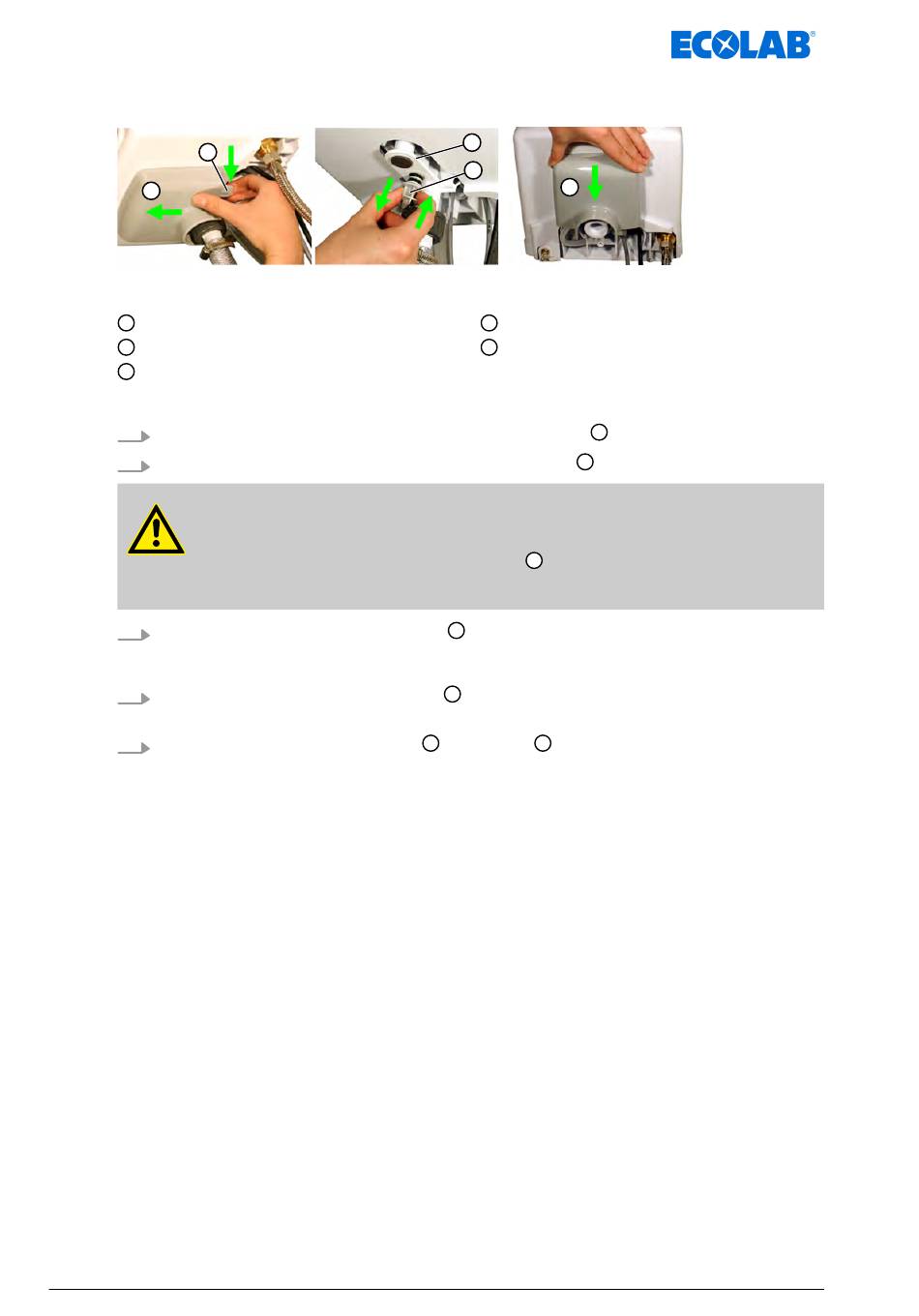

Fig. 12: Bloccaggio tramoggia
Linguetta di sicurezza
1
Bloccaggio tramoggia
2
Adattatore di collegamento
3
Smontaggio:
1. Tirare verso il basso la linguetta di sicurezza ( Fig. 12 ,
2. Fare scorrere in avanti/rimuovere il blocco tramoggia
AVVERTIMENTO!
Pericolo di rottura!
Tenere fermo l'adattatore di collegamento
Evitare di tirare dal tubo o di piegare il tubo.
3. Estrarre l'adattatore di collegamento
Montaggio:
1.
Inserire l'adattatore di collegamento
con l'alloggiamento della tramoggia.
2.
Fare scorrere il blocco tramoggia
un chiaro rumore.
