% 4 – 20 mA MESSUNGEN
1.
Konfigurieren und verbinden Sie das Messgerät entsprechend der Anweisungen für die
Gleichstrom (DC) mA-Messungen.
2.
Stellen Sie den Funktionsschalter auf die Position 4-20 mA%.
3.
Das Messgerät wird den Schleifenstrom als einen %-Wert mit 0 mA=-25%, 4 mA=0%, 20
mA=100% und 24 mA=125% angeben.
ISOLATIONSWIDERSTANDS-MESSUNGEN
Hinweis: Trennen Sie das zu testende Gerät von allen Stromquellen und isolieren Sie es von
jeglichen Streu-Widerständen.
1.
Stellen Sie den Funktionsschalter auf die Position INSULATION.
2.
Drücken Sie die Taste RANGE zur Auswahl der Prüfspannung, welche im oberen linken
Bildschirmbereich angezeigt wird.
3.

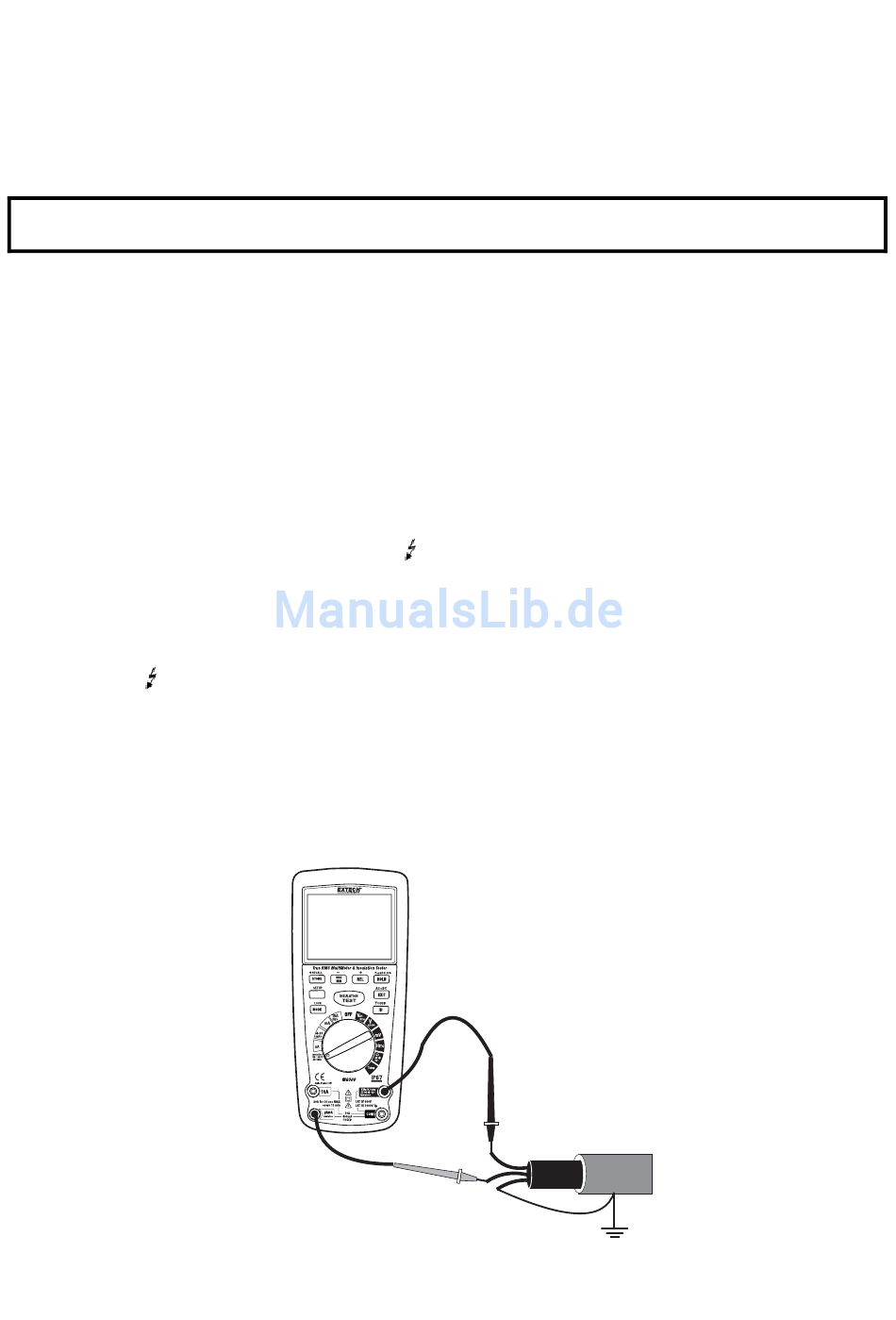

Verbinden Sie den roten Messfühler mit der INSULATION ( + ) Eingangsbuchse des
Messgeräts und den schwarzen Messfühler mit der INSULATION ( - ) Eingangsbuchse. Halten
Sie die Spitzen der Messfühler an den zu testenden Stromkreislauf.
4.
Drücken und halten Sie die Taste TEST zur Durchführung der Messung (Alternativ drücken
und halten Sie die Taste LOCK, bis auf dem Display LOCK erscheint und drücken Sie dann
kurz die Taste TEST zum Starten einer Freihand-Messung).
Hinweis: Falls der zu testende Stromkreislauf Strom führt und über ein Spannungspotential
(AC/DC) von mehr als 30V verfügt, führt das Messgerät keine Messung durch (auf dem
Display erscheint „>30V", das Symbol
testende Stromkreislauf keinen Strom führt oder die Spannung weniger als 30V beträgt, wird
das Messgerät beginnen Hochspannung an den zu testenden Kreislauf anzulegen.
5.
Der Haupt-Display und der analoge Bargraph zeigen den Isolationswiderstand in MΩ an.
6.
Der Testspannungs-Wert (VDC) wird im äußersten rechten Neben-Display angezeigt; das
Symbol
blinkt auf und ein Warnsignal ertönt.
7.
Lösen Sie die Taste TEST zum Beenden der Mess-Durchführung (zum Beenden einer
Freihand-LOCK-Messung drücken und halten Sie die Release-Taste für zwei Sekunden). Die
Hochspannung wird ausgeschaltet und die Widerstandswerte werden im Haupt-Display
angezeigt und beibehalten.
8.
Im Anschluss daran leitet das Messgerät den Rest der Isolations-Prüfspannung ab.
Hinweis: Durch Drehen des Funktionsschalters auf eine andere Position oder Betätigen der Taste
EXIT wird die Isolationswiderstands-Prüfung automatisch abgebrochen.
blinkt auf und ein Warnsignal ertönt). Falls der zu
RANGE
10
MG302-de-DE_v2.4 6/16
