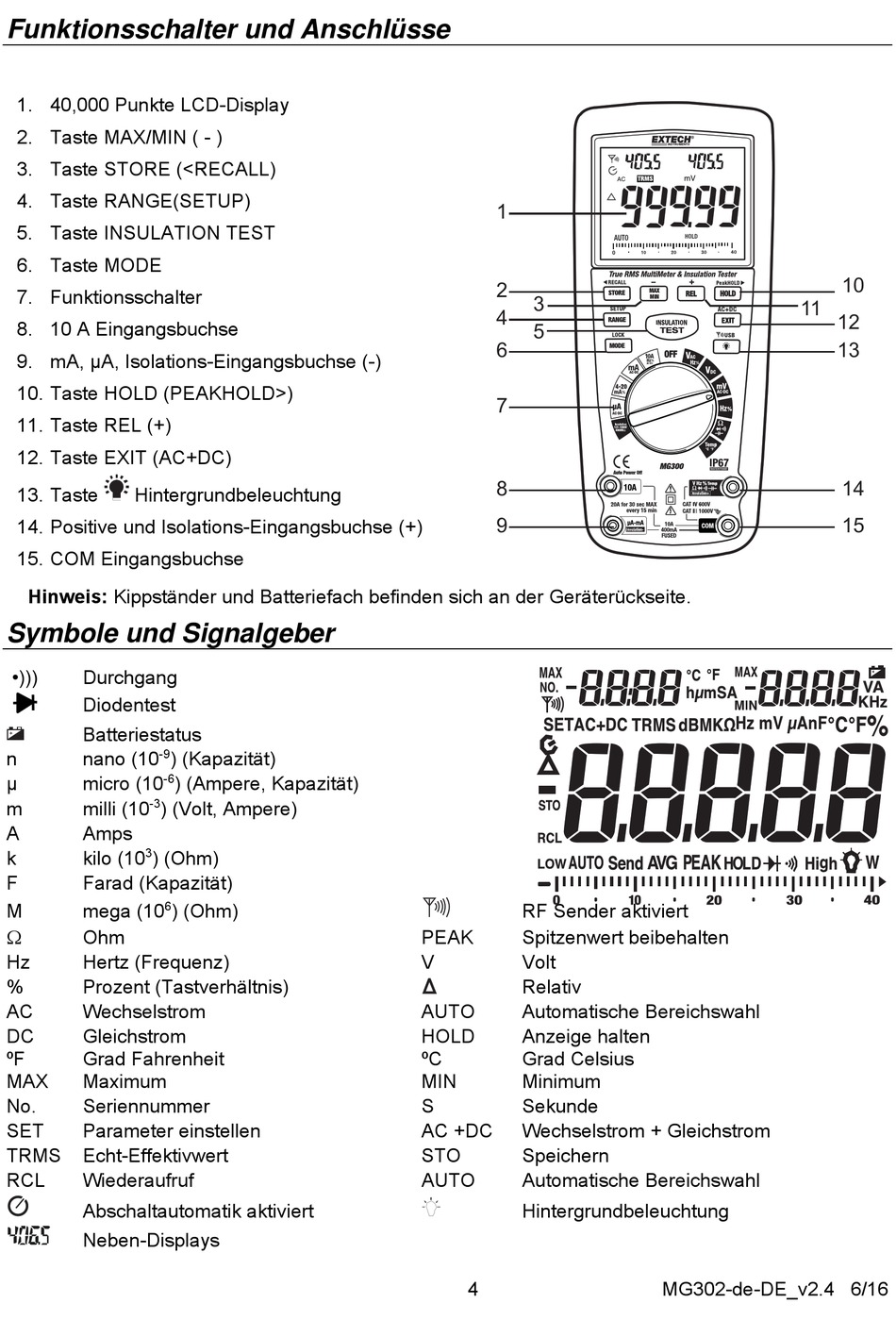

Funktionsschalter und Anschlüsse
1. 40,000 Punkte LCD-Display
2. Taste MAX/MIN ( - )
3. Taste STORE (<RECALL)
4. Taste RANGE(SETUP)
5. Taste INSULATION TEST
6. Taste MODE
7. Funktionsschalter
8. 10 A Eingangsbuchse
9. mA, µA, Isolations-Eingangsbuchse (-)
10. Taste HOLD (PEAKHOLD>)
11. Taste REL (+)
12. Taste EXIT (AC+DC)
13. Taste
Hintergrundbeleuchtung
14. Positive und Isolations-Eingangsbuchse (+)
15. COM Eingangsbuchse
Hinweis: Kippständer und Batteriefach befinden sich an der Geräterückseite.
Symbole und Signalgeber
•)))
Durchgang
Diodentest
Batteriestatus
) (Kapazität)
-9
n
nano (10
-6
µ
micro (10
) (Ampere, Kapazität)
m
milli (10
-3
) (Volt, Ampere)
A
Amps
3
k
kilo (10
) (Ohm)
F
Farad (Kapazität)
6
M
mega (10
) (Ohm)
Ohm
Hz
Hertz (Frequenz)
%
Prozent (Tastverhältnis)
AC
Wechselstrom
DC
Gleichstrom
ºF
Grad Fahrenheit
MAX
Maximum
No.
Seriennummer
SET
Parameter einstellen
TRMS
Echt-Effektivwert
RCL
Wiederaufruf
Abschaltautomatik aktiviert
Neben-Displays
1
2
3
4
5
6
7
8
9
RF Sender aktiviert
PEAK
Spitzenwert beibehalten
V
Volt
Relativ
AUTO
Automatische Bereichswahl
HOLD
Anzeige halten
ºC
Grad Celsius
MIN
Minimum
S
Sekunde
AC +DC
Wechselstrom + Gleichstrom
STO
Speichern
AUTO
Automatische Bereichswahl
Hintergrundbeleuchtung
4
11
MG302-de-DE_v2.4 6/16
10
12
13
14
15
