Inhaltszusammenfassung für Extech Instruments MN47

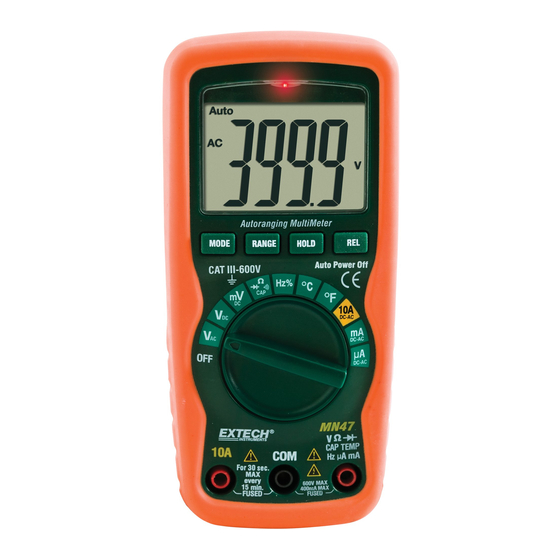

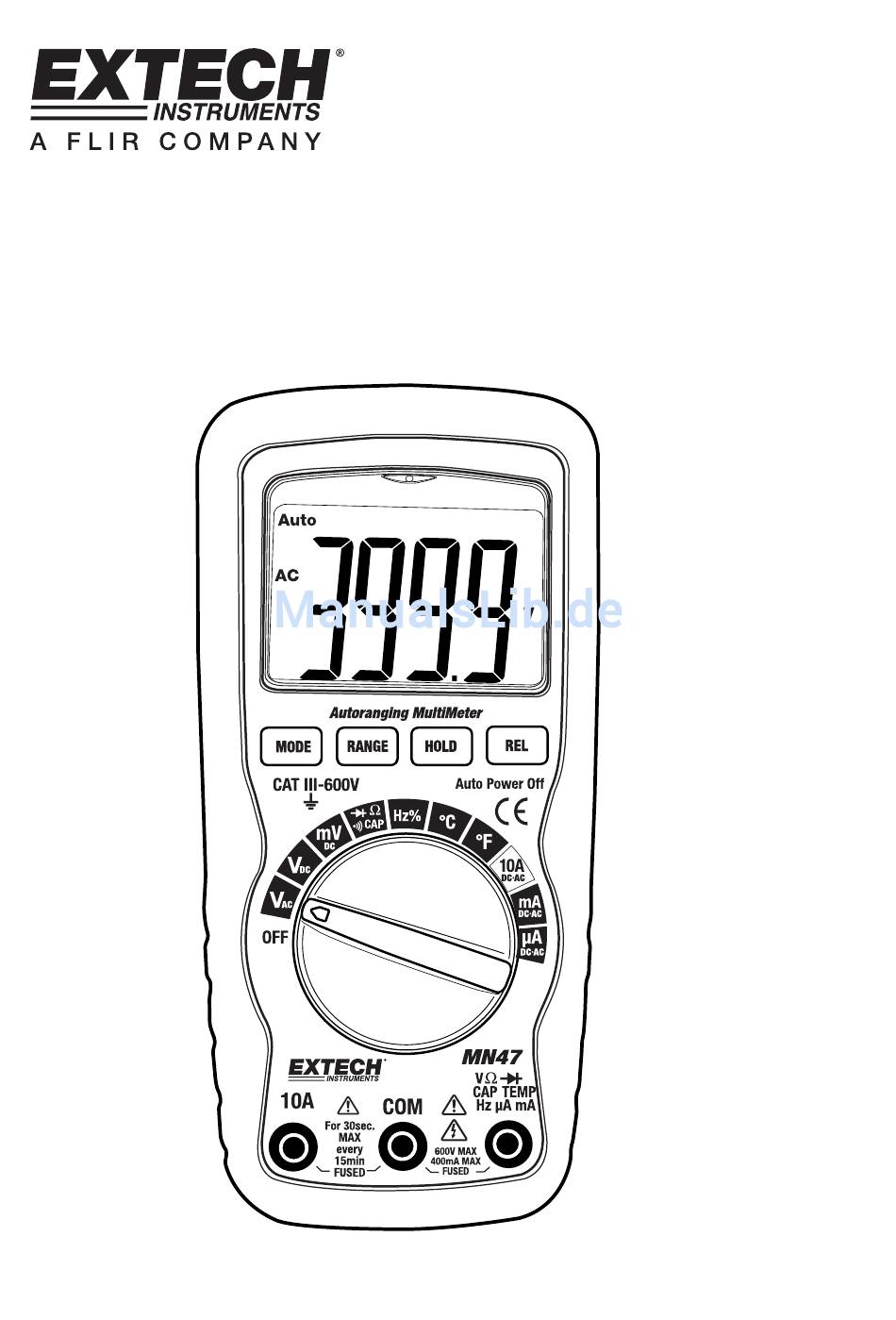

- Seite 1 Benutzerhandbuch Multimeter mit automatischer Messbereicheinstellung Modell MN47...
-
Seite 2: Sicherheitsanweisungen
Einführung Wir gratulieren Ihnen zum Kauf des MN47 Multimeters. Das MN47 ermöglicht dass Messen von Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, Dioden, Durchgang und Temperatur. Eine fachgerechte Benutzung und Wartung dieses Messgerätes ermöglicht viele Jahre zuverlässiger Arbeit. Sicherheit Steht dieses Symbol neben einem anderen Symbol, Anschluss oder Arbeitsgerät, bedeutet dies, dass der Bediener eine Erläuterung in der Bedienungsanleitung... - Seite 3 7. Funktionsschalter 8. COM (negative) Eingangsbuchse 9. Positive 10 A Eingangsbuchse 10. Positive Eingangsbuchse Symbole und Anzeigen •))) Durchgang Diodenprüfung Batterie schwach HOLD Datenhaltefunktion Auto Automatische Messbereicheinstellung Wechselstrom Gleichstrom Relativ-Funktion µ Mikro (A) Milli (V, A) Kilo (Ohm) Ω MN47-EU-GE-V3.0- 12/11...
-
Seite 4: Range Taste
Betätigen Sie die RELATIVE Taste um den auf dem Bildschirm angezeigten Messwert zu speichern, auf dem Bildschirm wird REL angezeigt. Auf dem Bildschirm wird jetzt die Differenz zwischen dem gespeicherten und dem gemessenen Wert angezeigt. Betätigen Sie die RELATIVE Taste um in den normalen Betriebsmodus zurückzukehren. MN47-EU-GE-V3.0- 12/11... -
Seite 5: Kontaktloser Wechselspannungsdetektor
COM Buchse an. Schließen Sie den roten Prüfspitzen-Bananenstecker an die positive V Buchse an. Legen Sie die schwarze Prüfspitze an das neutrale Ende des Schaltkreises Legen Sie die rote Prüfspitze an das “heiße (hot)” Ende des Schaltkreises Lesen Sie die Spannung vom Bildschirm ab. MN47-EU-GE-V3.0- 12/11... -
Seite 6: Gelichspannungsmessung
Legen Sie die Prüfspitzen an die entgegengesetzten Enden des zu prüfenden Schaltkreises oder Bauteils an. Es ist am besten wenn eine Seite des zu prüfenden Schaltkreises stromlos gemacht wird, damit der Rest des Schaltkreises den Widerstandsmesswert nicht stört. Lesen Sie den Widerstand vom Bildschirm ab. MN47-EU-GE-V3.0- 12/11... -
Seite 7: Wechsel- Und Gleichstrommessung
Punkt, wo Sie den Strom messen wollen, offen. Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises an. Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises an. Schalten Sie den Schaltkreis wieder zu. Lesen Sie den Strommesswert vom Bildschirm ab. MN47-EU-GE-V3.0- 12/11... -
Seite 8: Durchgangsprüfung
Wert und bei einer anderen “OL” angezeigt, so ist die Diode in Ordnung. Bei verkehrter Spannung wird “OL” angezeigt. Bei kurzgeschlossenen Schaltkreisen wird ein Wert von annähernd 0 V, und bei offenen Schaltkreisen für beide Polaritäten “OL” angezeigt. Der auf dem Bildschirm angezeigte Wert ist die Durchlassspannung. ► MN47-EU-GE-V3.0- 12/11... -
Seite 9: Kapazitätsmessung
Schließen Sie den roten Prüfspitzen-Bananenstecker an die positive HZ Buchse an. 3. Legen Sie die schwarze Prüfspitze an ein Ende des Schaltkreises an. Legen Sie die rote Prüfspitze an das andere Ende des Schaltkreises an. 4. Lesen Sie den Frequenzmesswert vom Bildschirm ab. MN47-EU-GE-V3.0- 12/11... -
Seite 10: Typ K Temperaturmessung
BENUTZEN SIE AUSSCHLIEßLICH FRISCHE BATTERIEN VON EMPFOHLENER GRÖßE UND TYP. Entfernen Sie alte oder schwache Batterien, damit diese nicht ausfließen und das Gerät beschädigen. SOLL DAS MESSGERÄT FÜR LÄNGERE ZEIT GELAGERT WERDEN, soll die Batterie entfernt werden, um die Beschädigung des Messgerätes zu verhindern. MN47-EU-GE-V3.0- 12/11... -
Seite 11: Installation Der Batterie Und Batterieanzeige
Halterung(en) ein. Benutzen Sei ausschließlich Sicherungen von entsprechender Größe und Nennwert (0,52 A/250 V flinke für den 400 mA Bereich, 10 A/250 V flinke für den 10 A Bereich). Setzen Sie den Sicherungs-/Batteriefachdeckel wieder auf und befestigen Sie ihn. MN47-EU-GE-V3.0- 12/11... - Seite 12 100,0 uF 0.1 uF ±(5,0 % des Messwertes + 5 Ziffern) Hinweise: Die Genauigkeitsdaten bestehen aus zwei Elementen: • (% des Messwertes) – Das ist die Genauigkeit des Messungsschaltkreises. • (+ Ziffern) – Das ist die Genauigkeit des Analog-Digital-Wandlers. MN47-EU-GE-V3.0- 12/11...
- Seite 13 ±(1,5 % des Messwertes + 4 Ziffern) ±(1,2 % des Messwertes + 2 Ziffern) Tastverhältnis 0,1%-99,99% 0,1 % Temperatur -20ºC~+760ºC 1ºC ±(3,0% des Messwertes + 5ºC/9ºF) -4ºF~+1400ºF 1ºF ±(10 % des Messwertes + 5 Ziffern) Diodenprüfung 0,3 mA typisch 1 mV MN47-EU-GE-V3.0- 12/11...
-
Seite 14: Allgemeine Technische Daten
Ausrüstung der ÜBERSPANNUNGSKATEGORIE IV ist zum Gebrauch am Ort der Installation bestimmt. Bemerkung – Dazu gehören zum Beispiel Strommessgeräte und Primärüberstromschutz-Ausrüstung Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form.
