10. Während der Anzeige von AVC im Haupt-Display, drücken und halten Sie EXIT für 2
Sekunden, um AC+DC zu messen.

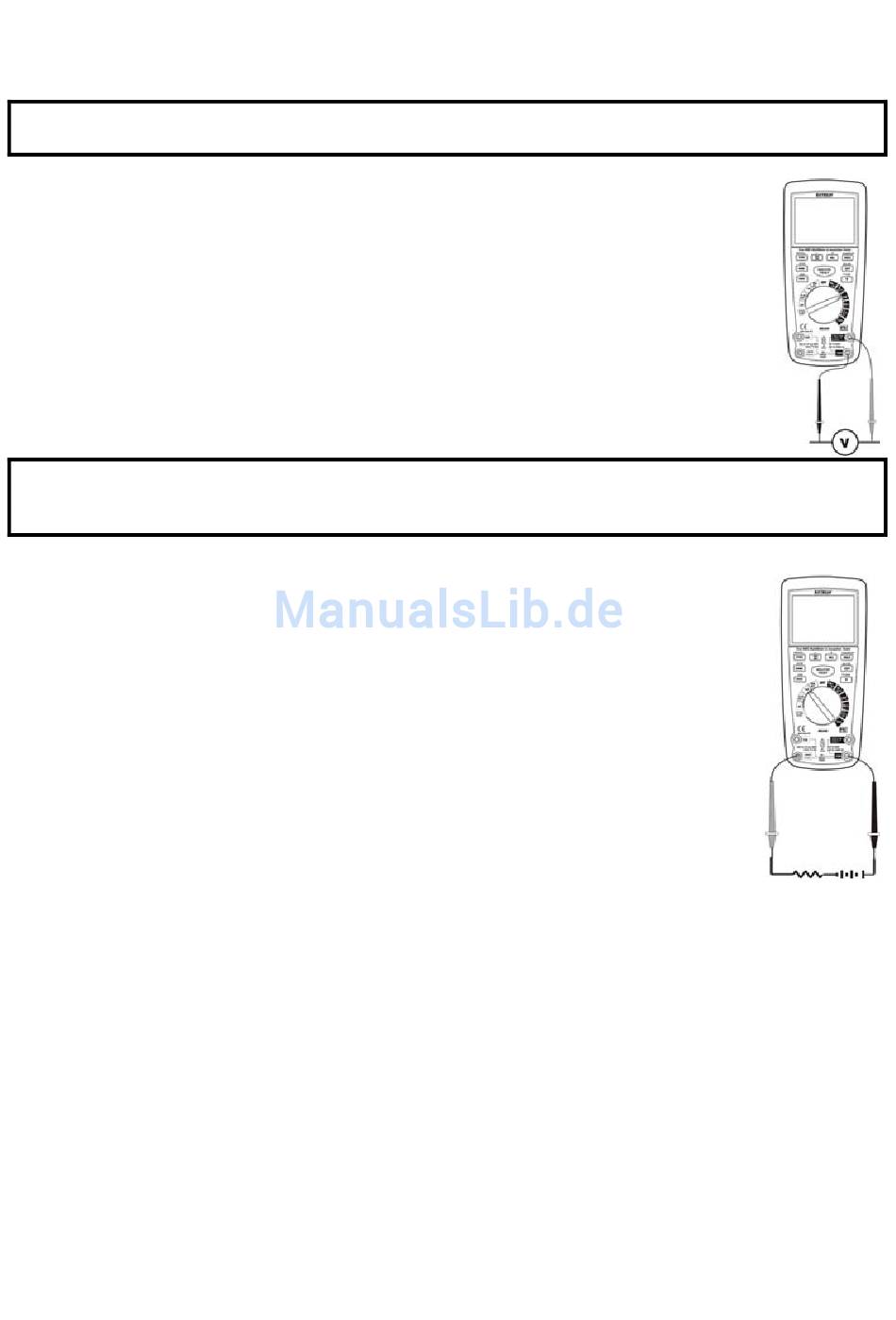

mV-SPANNUNG-MESSUNGEN
VORSICHT: Messen Sie keine mV Spannung, wenn ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die Position mV.
2.
Drücken Sie die Taste MODE, um "DC" oder "AC" anzuzeigen.
3.
Innerhalb des AC-Modus, drücken und halten Sie EXIT für zwei Sekunden, um
„AC+DC" auszuwählen.
4.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
5.
Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
6.
Lesen Sie den mV Spannung im Haupt-Display ab.
GLEICHSTROMMESSUNG
VORSICHT: Führen Sie keine 20 A Strommessungen für einen Zeitraum von länger als 30
Sekunden durch. Das Überschreiten von 30 Sekunden kann zu Beschädigungen am Messgerät
und/oder der Messleitungen führen.
1.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse.
2.
Für Gleichstrommessungen bis 4000 µA DC, stellen Sie den
Funktionsschalter auf die Position µA und verbinden Sie den Bananenstecker
der roten Messleitung mit der µA/mA-Buchse.
3.
Für Gleichstrommessungen bis 400 mA DC, stellen Sie den Funktionsschalter
auf die mA Position und verbinden Sie den Bananenstecker der roten
Messleitung mit der µA/mA-Buchse.
4.
Für Gleichstrommessungen bis 20 A DC, stellen Sie den Funktionsschalter
auf die 10 A/HZ/% Position und verbinden Sie den Bananenstecker der roten
Messleitung mit der 10 A-Buchse.
5.
Drücken Sie die Taste MODE, um "DC" anzuzeigen.
6.
Trennen Sie den zu prüfende Schaltkreis von der Netzversorgung und öffnen
Sie dann den Schaltkreis an der zu messenden Stelle.
7.
Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
8.
Schließen Sie den Schaltkreis an die Netzversorgung an.
9.
Lesen Sie den Strom von der Anzeige ab.
AC+DC
Innerhalb der Messfunktionen VAC, mV (AC), 10 A (AC), mA (AC) und uA (AC), betätigen Sie die
Taste EXIT für 2 Sekunden, um den AC+DC Mess-Modus zu öffnen. Der LCD-Display zeigt das
Symbol AC+DC an. Drücken Sie die Taste EXIT zum Verlassen dieser Funktion.
