Einstellungen
4
Einstellungen
4.1
Allgemein

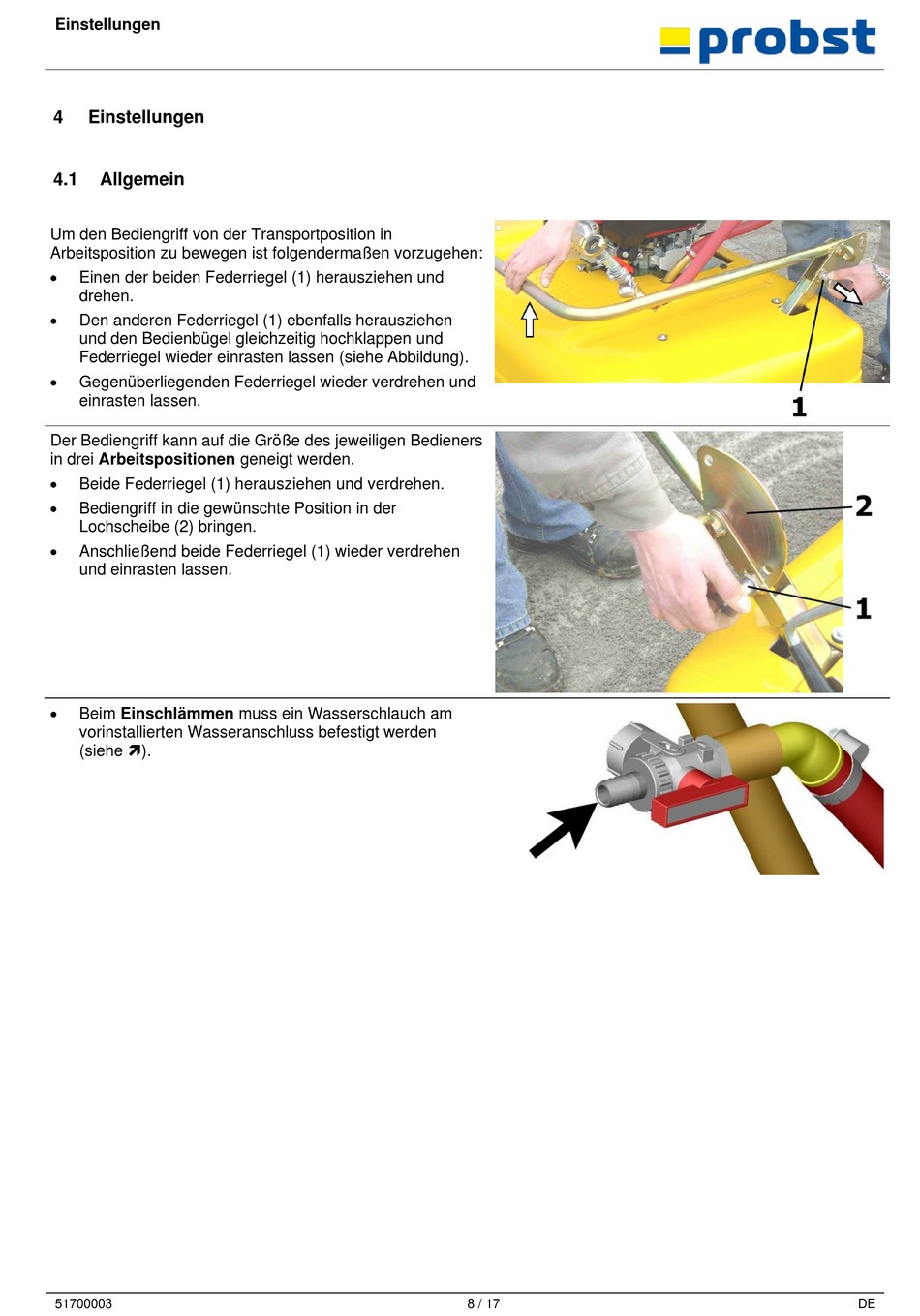

Um den Bediengriff von der Transportposition in
Arbeitsposition zu bewegen ist folgendermaßen vorzugehen:
•
Einen der beiden Federriegel (1) herausziehen und
drehen.
•
Den anderen Federriegel (1) ebenfalls herausziehen
und den Bedienbügel gleichzeitig hochklappen und
Federriegel wieder einrasten lassen (siehe Abbildung).
•
Gegenüberliegenden Federriegel wieder verdrehen und
einrasten lassen.
Der Bediengriff kann auf die Größe des jeweiligen Bedieners
in drei Arbeitspositionen geneigt werden.
•
Beide Federriegel (1) herausziehen und verdrehen.
•
Bediengriff in die gewünschte Position in der
Lochscheibe (2) bringen.
•
Anschließend beide Federriegel (1) wieder verdrehen
und einrasten lassen.
•
Beim Einschlämmen muss ein Wasserschlauch am
vorinstallierten Wasseranschluss befestigt werden
(siehe ).
51700003
8 / 17
DE
