Wartung und Pflege
6.1.4 Kettenspannung
Kettenspannung ist hin und wieder zu überprüfen und bei Lockerung nach zu ziehen.
•
Kontermutter an „Stellschraube 2" (2) lösen und „Stellschraube 2" (2) etwas herausdrehen.
•
Kontermutter an „Stellschrauben 1" (1) lösen und „Stellschrauben 1" (1) hineindrehen, bis die Kette (4)
ausreichend Spannung hat.
•
Es ist darauf zu achten, dass die Keilriemenscheibe (3) und die Kette in ihren horizontalen Ebenen
parallel zueinander sind.
•
Ist dies nicht der Fall, so muss über die „Stellschraube 2" die Parallelität der Riemenscheibe und Kette (4)
abgestimmt werden.
•
Zuerst Kontermutter an „Stellschrauben 1" (1) wieder anziehen und dann Kontermutter an „Stellschraube 2" (2)
wieder anziehen.
Die Kettenspannung und Keilriemenspannung sollten immer synchron zueinander abgestimmt
werden!
Alle 50 Betriebsstunden:
Kette (4) mit Trockenschmierstoff schmieren (die Verwendung von Öl wird nicht empfohlen).
51700003

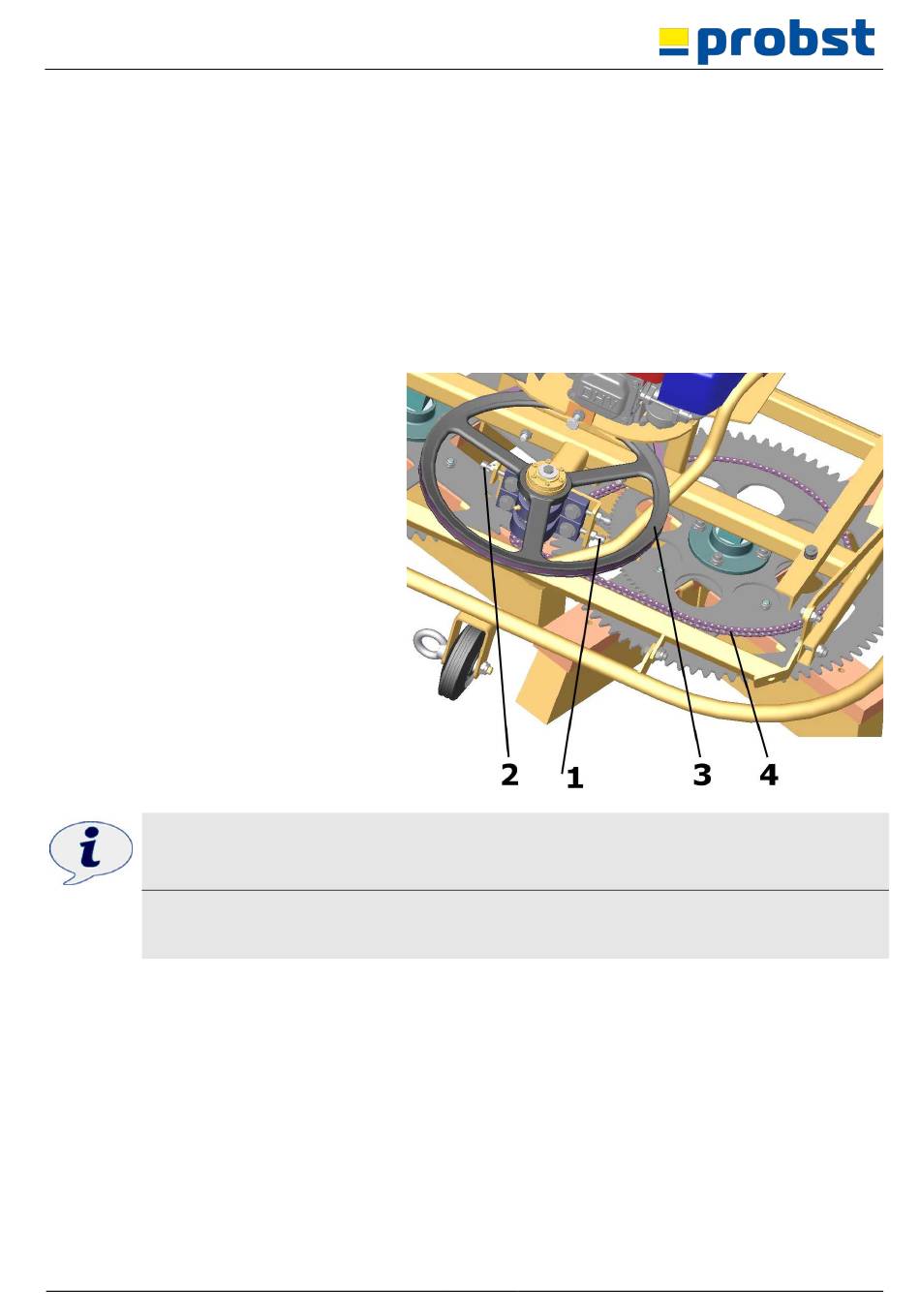

Bild 4
