34Z4V7110.fm 16 ページ ２０１９年１１月１８日 月曜日 午後４時２７分

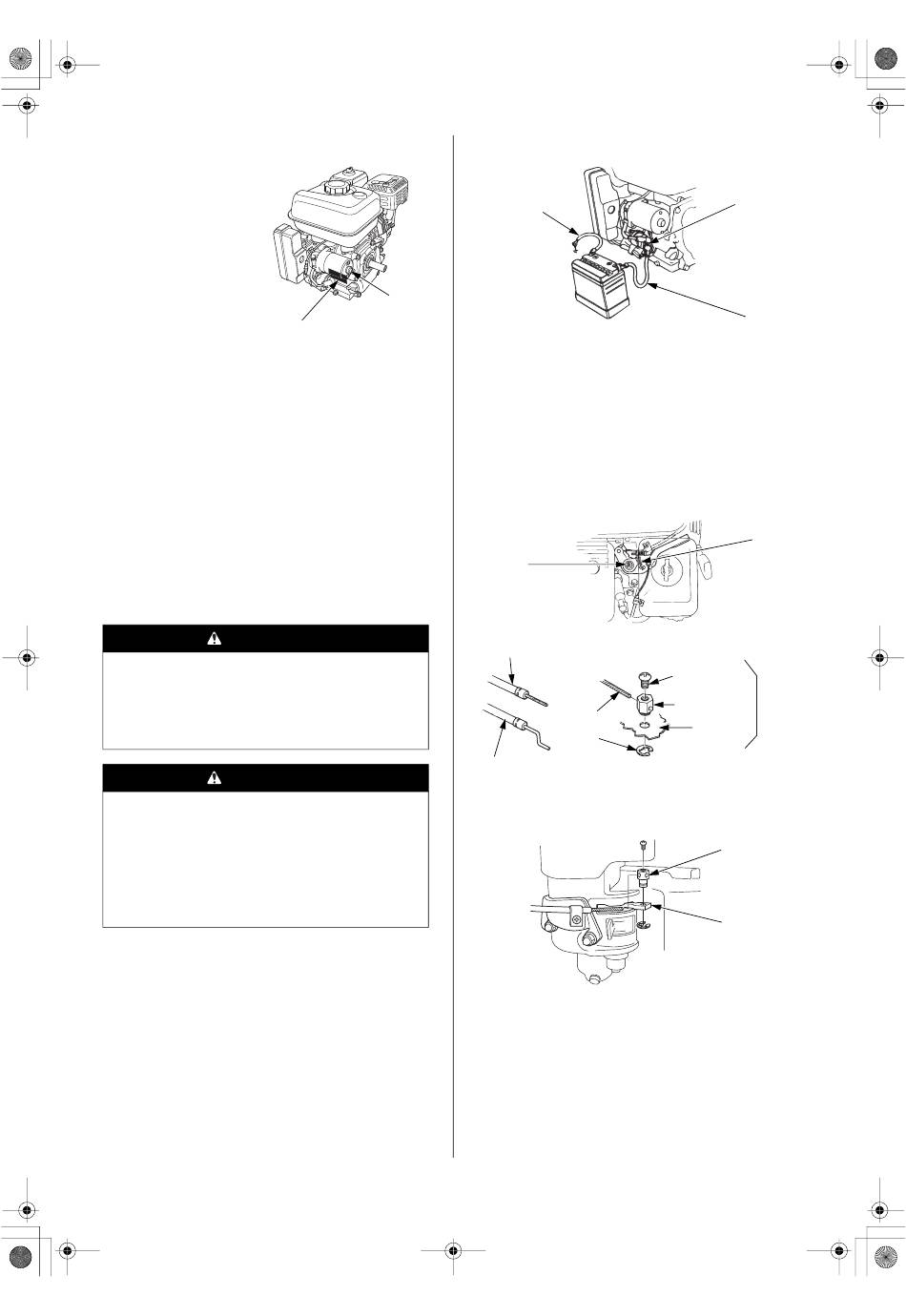

TECHNISCHE INFORMATION
Position der Seriennummer
Tragen Sie bitte
Motorseriennummer, Typ und
Kaufdatum in die Felder unten ein.
Sie benötigen diese Information
zur Bestellung von Ersatzteilen, bei
technischen Fragen und bei
Nachfragen zur Garantie.
Motorseriennummer: __ __ __ __ — __ __ __ __ __ __ __
Motortyp: ___ ___ ___ ___
Kaufdatum: ______ / ______ / ______
Batterieanschlüsse für elektrischen Starter (Typen mit entsprechender
Ausstattung)
Eine 12 Volt-Batterie mit einer Amperestundenzahl von mindestens 18 Ah
verwenden.
Darauf achten, dass die Batterie nicht mit vertauschter Polarität
angeschlossen wird, weil dadurch das Batterie-Ladesystem kurzgeschlossen
wird. Stets das positive (+) Batteriekabel vor dem negativen (–) Batteriekabel
anklemmen, damit die Werkzeuge keinen Kurzschluss verursachen können,
falls sie beim Anziehen der positiven (+) Batteriekabelklemme ein geerdetes
Teil berühren.
WARNUNG
Bei Nichteinhaltung des korrekten Verfahrens kann eine
Batterie explodieren und schwere Verletzungen bei
Umstehenden verursachen.
Funken, offene Flammen und brennende Zigaretten usw. von
der Batterie fern halten.
WARNUNG
Die Batterie enthält Schwefelsäure (Elektrolyt), die stark ätzend
und giftig ist.
Wenn Elektrolyt in Ihre Augen oder auf Ihre Haut gelangt, kann
dies schwere Verbrennungen verursachen.
Tragen Sie Schutzkleidung und eine Schutzbrille, wenn Sie in
der Nähe der Batterie tätig sind.
HALTEN SIE KINDER VON DER BATTERIE FERN.
WARNUNG: Batteriepole, -klemmen und zugehöriges Zubehör enthalten Blei
und Bleiverbindungen. Nach der Handhabung Hände waschen.
1. Das positive (+) Batteriekabel wie gezeigt an die Startermagnetklemme
anschließen.
2. Das negative (–) Batteriekabel an einer Motorbefestigungsschraube,
Rahmenschraube oder einer anderen guten Motormasseklemme
anschließen.
3. Das positive (+) Batteriekabel wie gezeigt an den Pluspol (+) der Batterie
anschließen.
4. Das negative (–) Batteriekabel wie gezeigt an den Minuspol (–) der
Batterie anschließen.
16
ELEKTRISCHER
STARTER
POSITION DER
(Typen mit
SERIENNUMMER
entsprechender
UND MOTORTYP
Ausstattung)
5. Die Klemmen und Kabelenden einfetten.
NEGATIVES (–)
BATTERIEKABEL
Fernsteuergestänge
Gas- und Choke-Hebel sind mit Löchern für optionale Seilzugbefestigung
versehen. Die folgenden Abbildungen zeigen Installationsbeispiele für einen
Volldrahtzug und einen flexiblen Flechtdrahtzug. Bei Verwendung eines
flexiblen Flechtdrahtzugs ist eine Rückholfeder anzubringen, wie gezeigt.
Bei Betätigung der Drosselklappe über fernmontierte Steuerung muss die
Gashebel-Reibungsmutter gelöst werden.
FERNBEDIENMECHANIK FÜR GAS
GASHEBEL-
REIBUNGSMUTTER
Montage, flexibler
Volldrahtzug
SEILZUG
5 mm-
SICHER-
UNGSRING
Montage,
Volldrahtzug
FERNBEDIENMECHANIK FÜR CHOKE
DEUTSCH
STARTER-
MAGNET
POSITIVES (+) BATTERIEKABEL
RÜCKHOL-
FEDER
4 mm-
SCHRAUBE
OPTIONAL
DRAHTHALTE-
MUTTER
GAS-
HEBEL
DRAHTHALTEMUTTER
CHOKE-HEBEL
