- Seite 1 Betriebsanleitung Original Betriebsanleitung EASYFILL EF-H-GREENLINE Pflasterverfugungsgerät EF-H-GREENLINE 51700008...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Wartung ................................. 11 6.1.1 Allgemein ..............................11 6.1.2 Überlastsicherung ............................. 12 6.1.3 Gegenhalter-Rollen ........................... 12 6.1.4 Kettenspannung ............................13 6.1.5 Keilriemenspannung ..........................14 Reparaturen ..............................14 Prüfungspflicht .............................. 15 Hinweis zum Typenschild ..........................16 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 16 51700008... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 26.06.2020................(Eric Wilhelm, Geschäftsführer) 51700008... -
Seite 5: Sicherheit
Sicherheit 4 / 16 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Persönliche Sicherheitsmaßnahmen
Sicherheit 5 / 16 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 7: Allgemeines

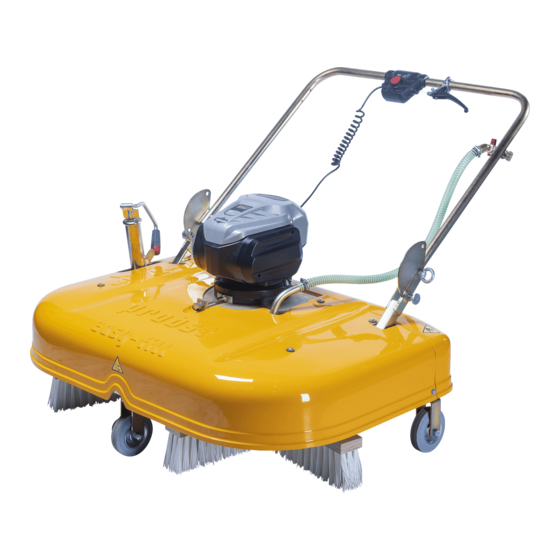

Allgemeines 6 / 16 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (EF-H-GREENLINE) ist ein Pflasterverfugungsgerät und dient (in der Standardausführung mit Spezial-Bürsten) ausschließlich zum Einkehren mit trockenem Sand, wie auch Fein-Splitt bzw. zum Einschlämmen der Pflastersteinfugen mit nassem Sand. Zwei ineinander greifende rotierende Bürsten (Besenkreuze), welche durch einen am Gerät integrierten Elektroantrieb (82 V Lithium-Ionen-Akku) angetrieben werden, erzeugen die Vorwärts-/Einkehrbewegung des Gerätes (EF-H-GREENLINE). -
Seite 8: Übersicht Und Aufbau
Allgemeines 7 / 16 Übersicht und Aufbau Wasseranschluss inklusive Abshahn Höhenverstellung der Bürsten Bediengriff Bürsten Start-Betätigungschalter Gummirad Start-Betätigungshebel Verstellung Handbügel Elektromotor (82 V Akku) Transportsicherungsring (Einhängeöse für Seil) Technische Daten Betriebsspannung Antriebsleitung Akku-Kapazität Arbeitsbreite Eigengewicht 82 V 1,5 kW 5 Ah 1.167 mm ca. -
Seite 9: Einstellungen
Einstellungen 8 / 16 Einstellungen Allgemein Um den Bediengriff von der Transportposition in Arbeitsposition zu bewegen ist folgendermaßen vorzugehen: • Einen der beiden Federriegel (1) herausziehen und drehen. • Den anderen Federriegel (1) ebenfalls herausziehen und den Bedienbügel gleichzeitig hochklappen und Federriegel wieder einrasten lassen (siehe Abbildung). -
Seite 10: Bedienung
Bedienung 9 / 16 Bedienung Bedienung allgemein Vor dem Starten des Elektromotors sollten die Bürsten über die Verstell-Spindel (1) hochgekurbelt werden (da sonst das Gerät sofort losfährt). Vor jedem Betrieb des Gerätes sollte die Ladekapazität des Lithium-Ionen-Akkus überprüft werden. Hierzu die Akkufachdeckel am Elektromotors öffnen und den Knopf neben den LED-Lampen drücken (Bild 1). - Seite 11 Bedienung 10 / 16 • Elektromotor starten: ① zuerst den Start-Betätigungsschalter drücken und dann den Start-Betätigungshebel ziehen u. in dieser Position belassen (Bild 5). ① Den Start-Betätigungsschalter danach wieder loslassen. • Zum Stoppen des Elektromotors einfach den Start- ② Betätigungshebel loslassen.
-
Seite 12: Wartung Und Pflege
Wartung und Pflege 11 / 16 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 6.1.1 Allgemein... -
Seite 13: Überlastsicherung
Wartung und Pflege 12 / 16 Mindestens 1x pro Jahr • Kontrolle aller Aufhängungsteile, sowie Bolzen und Laschen. Prüfung auf Risse, (bei harten Einsatzbedingungen Verschleiß, Korrosion und Funktionssicherheit durch einen Sachkundigen. Prüfintervall verkürzen Bild 2 6.1.2 Überlastsicherung Rutschkupplung (siehe Pos. (1) in Bild 2) dient als Überlastsicherung und sollte bei Störungen (Durchdrehen der Rutschkupplung (1) während des Betriebes) nachgezogen werden (siehe beiliegende Montageanleitung RUFLEX). -
Seite 14: Kettenspannung
Wartung und Pflege 13 / 16 6.1.4 Kettenspannung Kettenspannung ist hin und wieder zu überprüfen und bei Lockerung nach zu ziehen. • Kontermutter an „Stellschraube 2“ (2) lösen und „Stellschraube 2“ (2) etwas herausdrehen. • Kontermutter an „Stellschrauben 1“ (1) lösen und „Stellschrauben 1“ (1) hineindrehen, bis die Kette (4) ausreichend Spannung hat. -
Seite 15: Keilriemenspannung
Wartung und Pflege 14 / 16 6.1.5 Keilriemenspannung Keilriemenspannung ist hin und wieder zu überprüfen und bei Lockerung nach zu ziehen. • Alle drei Befestigungsschrauben (1) am Motor lösen. • Kontermutter (4) lösen • Über Stellschraube (2) Keilriemen (3) spannen •... -
Seite 16: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 17: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 18 BEDIENUNGSANLEITUNG 82 V Akku P0820B Briggs & Stratton Corporation Milwaukee, WI U.S.A. TOLL-FREE HELPLINE: 1-800-317-7833 38801400A Rev : 01 (12-13-17)
- Seite 20 Fig. 1 Fig. 2 Fig. 3...
-
Seite 21: Sicherheitsinformation
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) SICHERHEITSINFORMATION SYMBOL SIGNAL BEDEUTUNG Bezeichnet eine LESEN ALLE ANWEISUNGEN unmittelbare SORGFÄLTIG DURCH Gefahren- WARNUNG situation, die,... -
Seite 22: Sym- Beschreibung/ Bol Erklärung
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) VERWENDUNG SYM- BESCHREIBUNG/ ERKLÄRUNG EIN-/AUSSCHALTEN Spannung AKKU EINLEGEN Strom Siehe Abbildung 1. Frequenz (Schwingungen pro ■... -
Seite 23: Akku Und Ladegerät
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) ■ Öffnen Sie das Batteriefach. Ladegerätes leuchten einer bestimmten Reihenfolge auf, um den ■... -
Seite 24: Service - Reparatur
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) benutzt wird, um so seine Lebensdauer vermeiden, recyceln Sie es verantwortlich zu erhöhen. um eine nachhaltige Wiederverwendung von Rohstoffen zu unterstützen. -
Seite 25: Mögliche Ursache
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) FEHLERBEHEBUNG Problem Mögliche ursache Lösung Sicherheitsschlüssel Stecken Sie den Sicherheitsschlüssel wurde nicht eingesteckt. ein. -
Seite 26: Beschränkte Garantie
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) GARANTIEZEITRAUM BESCHRÄNKTE GARANTIE Verbraucheran- Gewerblicher Briggs & Stratton repariert und/oder wendung Einsatz ersetzt während des unten genannten Garantiezeitraums kostenlos jegliche Teile Akku... -
Seite 27: Zur Garantie
EN AR BG CS DA EL ES FR HR HU IT LT LV NL NO PL PT RO RU SK SL SV TR Deutsch (Übersetzung der originalen Anleitungen) Um eine umgehende und vollständige nachweislich unsachgemäß verwendet wurde, Garantieabdeckung gewährleisten, z. B. Schäden durch äußere Einwirkung registrieren Sie Ihr Produkt auf der oben oder Korrosionsschäden durch Wasser bzw. - Seite 28 EC KONFORMITÄTSERKLÄRUNG Hersteller: Briggs & Stratton Corporation Adresse: Milwaukee, WI USA 53201 Herstelleradresse: No. 65 Xinggang Rd. Zhonglou Zone, Changzhou, Jiangsu, China In der EU registriertes Unternehmen: Briggs & Stratton Netherlands B.V. Schepersweg 4a 6049CV Herten, NL Jeroen Engelen - Dokumentation Hiermit erklären wir, dass das Produkt Kategorie .......................Akku Model ......................
- Seite 30 1192 Bürstenverstellung (~70mm) 1167 © all rights reserved conform to ISO 16016 Datum Name Benennung EASY-FILL Erst. 9.6.2020 M.Wunder Gepr. Pflasterverfugungsgerät EF-H Greenline 9.6.2020 M.Wunder Artikelnummer/Zeichnungsnummer Blatt D51700008 Zust. Urspr. Ers. f. Ers. d.
- Seite 31 Blatt 5 Blatt 4 Blatt 2 Blatt 6 Blatt 3 © all rights reserved conform to ISO 16016 Datum Name Benennung EASY-FILL Erst. 5.5.2020 R.Hoffmann Gepr. Pflasterverfugungsgerät EF-H Greenline 9.6.2020 M.Wunder Artikelnummer/Zeichnungsnummer Blatt E51700008 Zust. Urspr. Ers. f. Ers. d.
- Seite 32 26000005 Laufachsstummel 41700003 rechts 21100096 geschweißt 20020008 20100004 21100061 26000004 Laufachsstummel links 41700044 geschweißt 20540024 20100016 20000237 20080014 41700018 27150020 siehe 27010021 20440003 Blatt 6 21050107 20100014 21050107 27200006 20000017 20000026 20100016 20100016 20100017 20100017 27110002 33500761 20000017 32330023 20000067 20000023 41700007 20100017...
- Seite 33 21000188 20100017 20100016 21200025 32330024 20100016 41700019 41700022 20000028 41700022 41700002 © all rights reserved conform to ISO 16016 Datum Name Benennung EASY-FILL Erst. 5.5.2020 R.Hoffmann Gepr. Pflasterverfugungsgerät EF-H Greenline 9.6.2020 M.Wunder 20090030 Artikelnummer/Zeichnungsnummer Blatt 20090030 E51700008 Zust. Urspr. Ers. f. Ers.
- Seite 34 24200148 24210071 33110438 33507686 33507700 20000046 33110438 20420002 21110052 20000006 20100015 20420002 21750009 20420006 20090032 21250010 20400004 20000026 21100009 21110017 21380002 20100017 21200006 20200023 21750008 33310008 20420002 © all rights reserved conform to ISO 16016 20000006 Datum Name Benennung EASY-FILL Erst.
- Seite 35 41700014 20000002 20440003 24100177 41700015 20000002 20440003 24100177 20000127 20440003 © all rights reserved conform to ISO 16016 Datum Name Benennung EASY-FILL Erst. 5.5.2020 R.Hoffmann Gepr. Pflasterverfugungsgerät EF-H Greenline 9.6.2020 M.Wunder Artikelnummer/Zeichnungsnummer Blatt E51700008 Zust. Urspr. Ers. f. Ers. d.
- Seite 36 20000010 20100004 20100016 41700016 20100016 20000059 20000046 20000059 41700016 41700017 20100015 20440004 32330028 32330027 21840002 32330027 © all rights reserved conform to ISO 16016 20440004 Datum Name Benennung EASY-FILL Erst. 5.5.2020 R.Hoffmann Gepr. Pflasterverfugungsgerät EF-H Greenline 9.6.2020 M.Wunder Artikelnummer/Zeichnungsnummer Blatt E51700008 20000046 Zust.
- Seite 37 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
