34Z4V7110.fm 19 ページ ２０１９年１１月１８日 月曜日 午後４時２７分
Abstimmspezifikationen GX120/160/200
POSITION
SPEZIFIKATION
Elektrodenabstand
0,7 – 0,8 mm
Leerlaufdrehzahl
+200
1.400
min
-150
Ventilspiel
GX200
EIN: 0,15 ± 0,02 mm
(kalt)
AUS: 0,20 ± 0,02 mm
GX120
EIN: 0,08 ± 0,02 mm
GX160
AUS: 0,10 ± 0,02 mm
Andere
Keine weiteren Einstellungen erforderlich.
Spezifikationen
Schnellverweisinformation
Kraftstoff
Bleifreies Benzin (Siehe Seite 8)
USA
ROZ + MOZ/2 = 86 oder höher
Außer
Research-Oktanzahl 91 oder höher
USA
ROZ + MOZ/2 = 86 oder höher
Motoröl
SAE 10W-30, API SJ oder höher, für allgemeinen
Gebrauch.
Siehe Seite 8.
Untersetzungs-
Gleiches Öl wie Motoröl, siehe oben (Typen mit
getriebeöl
entsprechender Ausstattung).
Zündkerze
BPR6ES (NGK)
W20EPR-U (DENSO)
Wartung
Vor jedem Gebrauch:
• Den Motorölstand kontrollieren. Siehe Seite 8.
• Das Untersetzungsgetriebeöl prüfen (Typen mit
entsprechender Ausstattung).
Siehe Seite 8–10.
• Den Luftfilter kontrollieren. Siehe Seite 10.
Erste 20 Stunden:
• Motoröl wechseln. Siehe Seite 9.
• Das Untersetzungsgetriebeöl wechseln (Typen mit
entsprechender Ausstattung).
Siehe Seite 10.
Nachfolgend:
Siehe Wartungsplan auf Seite 7.
WARTUNG
Siehe Seite: 12
-1
Siehe Seite: 13
(U/min)
Wenden Sie sich an
Ihren autorisierten
Honda-Händler
DEUTSCH

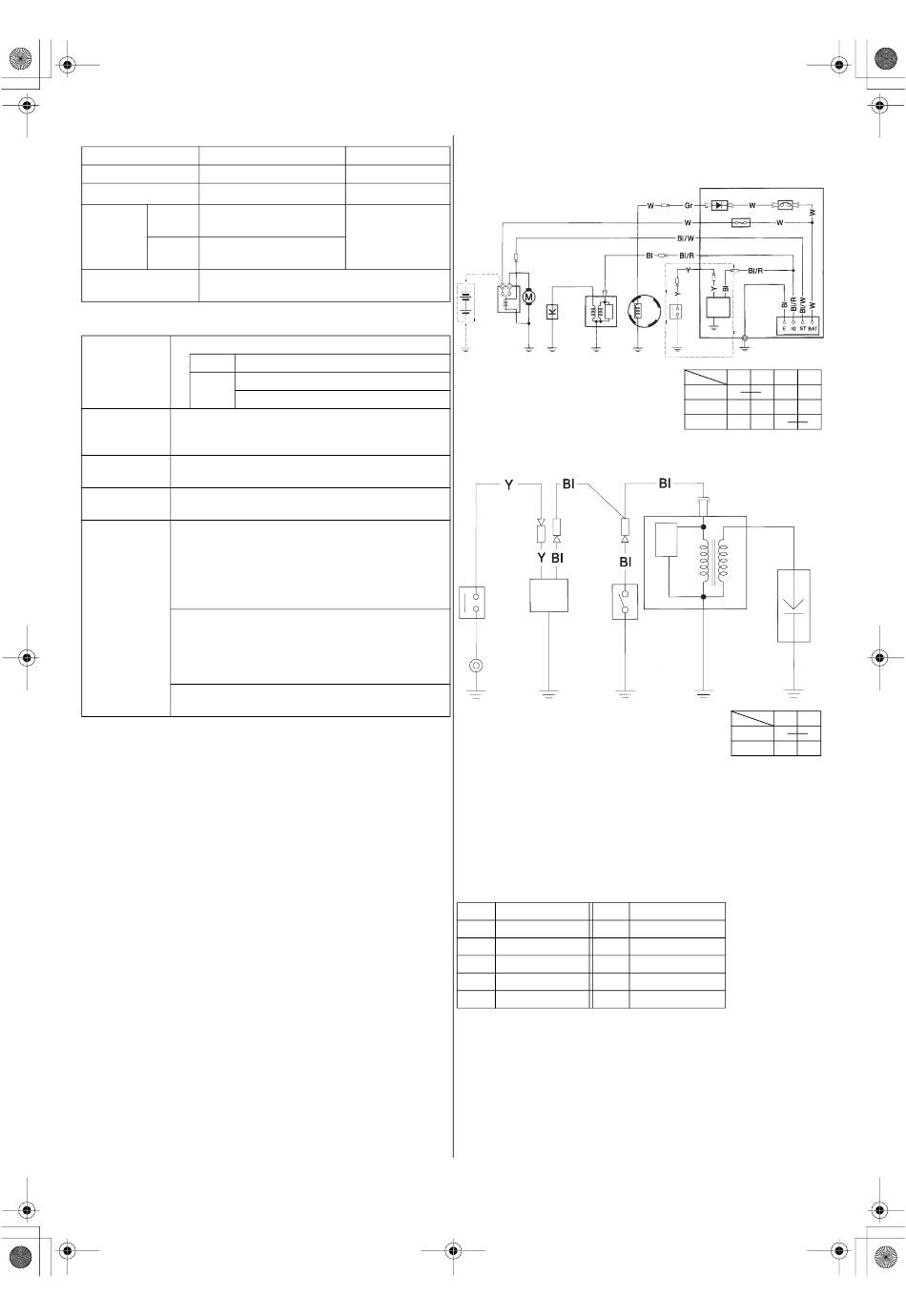

Schaltschemata
Mit Ölwarnsystem und elektrischem Starter
(12)
(13)
(11)
(14)
(10)
Mit Ölwarnsystem und ohne elektrischen Starter
(6)
(8)
(5)
(1)
SCHALTKASTEN
(2)
GLEICHRICHTER
(3)
SICHERUNG
(4)
SCHUTZSCHALTER
(5)
MOTORSCHALTER
(6)
ÖLWARNEINHEIT
(7)
Ausführung mit Ölwarneinheit
Bl
Schwarz
Br
Y
Gelb
O
Bu
Blau
Lb
G
Grün
Lg
R
Rot
P
W
Weiß
Gr
(1)
(2)
(4)
(3)
(6)
(8)
(5)
(9)
(7)
IG
E
BAT ST
AUS
o
o
EIN
START
o
(10)
(11)
IG
AUS
o
EIN
(8)
ÖLSTANDSCHALTER
(9)
LADESPULE
(10) ZÜNDSPULE
(11) ZÜNDKERZE
(12) STARTERMOTOR
(13) STARTERMAGNET
(14) BATTERIE (12 V)
Braun
Orange
Hellblau
Hellgrün
Rosa
Grau
o
E
o
19
