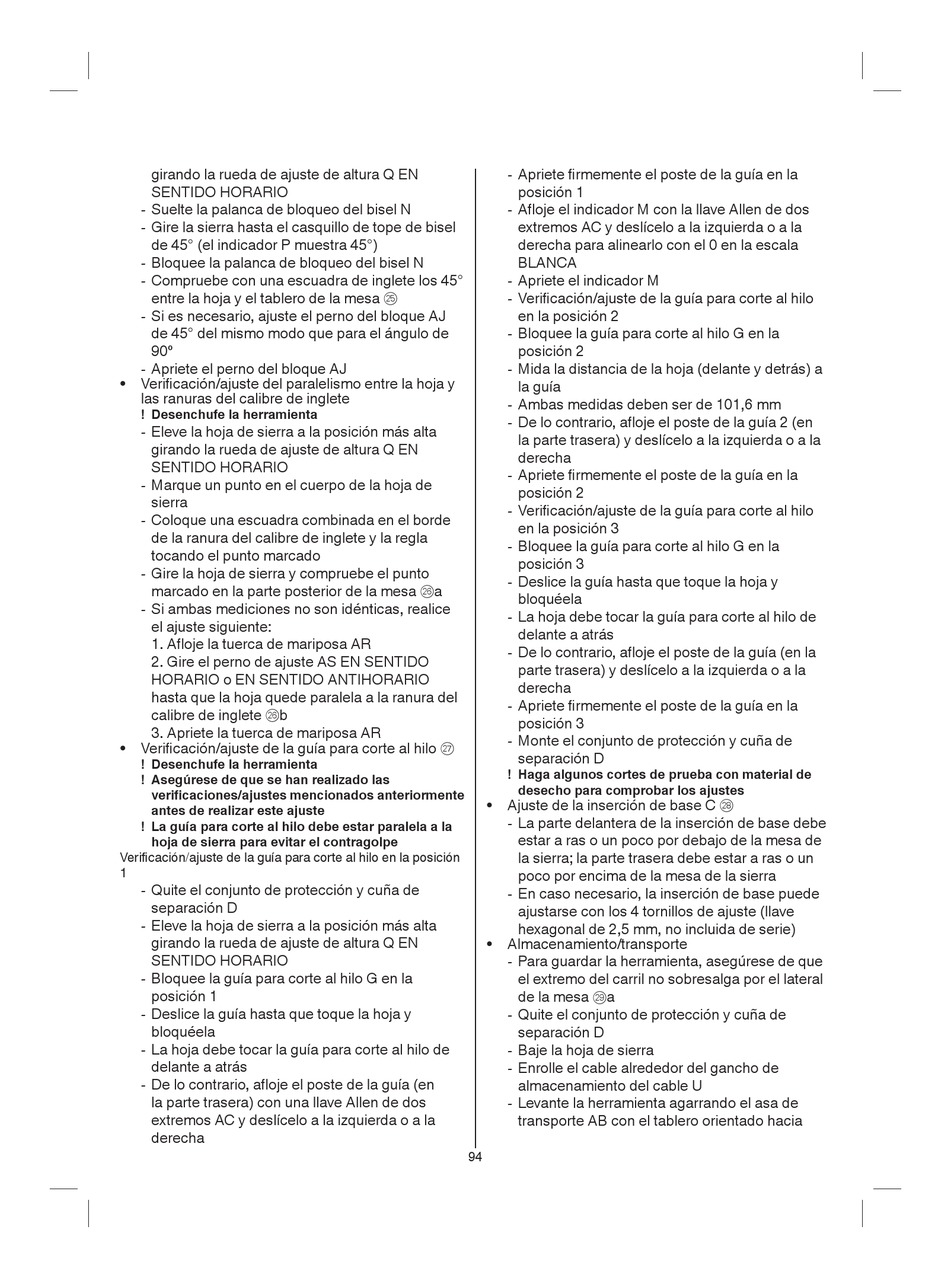

Skil 1330 Originalbetriebsanleitung Seite 94

girando la rueda de ajuste de altura Q EN
SENTIDO HORARIO
- Suelte la palanca de bloqueo del bisel N
- Gire la sierra hasta el casquillo de tope de bisel
de 45° (el indicador P muestra 45°)
- Bloquee la palanca de bloqueo del bisel N
- Compruebe con una escuadra de inglete los 45°
entre la hoja y el tablero de la mesa
- Si es necesario, ajuste el perno del bloque AJ
de 45° del mismo modo que para el ángulo de
90
- Apriete el perno del bloque AJ
• Veri cación/ajuste del paralelismo entre la hoja y
las ranuras del calibre de inglete
! Desenchufe la herramienta
- Eleve la hoja de sierra a la posición más alta
girando la rueda de ajuste de altura Q EN
SENTIDO HORARIO
- Marque un punto en el cuerpo de la hoja de
sierra
- Coloque una escuadra combinada en el borde
de la ranura del calibre de inglete y la regla
tocando el punto marcado
- Gire la hoja de sierra y compruebe el punto
marcado en la parte posterior de la mesa
- Si ambas mediciones no son idénticas, realice
el ajuste siguiente:
1. A oje la tuerca de mariposa AR
2. Gire el perno de ajuste AS EN SENTIDO
HORARIO o EN SENTIDO ANTIHORARIO
hasta que la hoja quede paralela a la ranura del
calibre de inglete b
j
3. Apriete la tuerca de mariposa AR
• Veri cación/ajuste de la guía para corte al hilo
! Desenchufe la herramienta
! Aseg rese de que se han realizado las
veri caciones/ajustes mencionados anteriormente
antes de realizar este ajuste
! La guía para corte al hilo debe estar paralela a la
hoja de sierra para evitar el contragolpe
Veri cación/ajuste de la guía para corte al hilo en la posición
1
- Quite el conjunto de protección y cuña de
separación D
- Eleve la hoja de sierra a la posición más alta
girando la rueda de ajuste de altura Q EN
SENTIDO HORARIO
- Bloquee la guía para corte al hilo G en la
posición 1
- Deslice la guía hasta que toque la hoja y
bloquéela
- La hoja debe tocar la guía para corte al hilo de
delante a atrás
- De lo contrario, a oje el poste de la guía (en
la parte trasera) con una llave Allen de dos
extremos AC y deslícelo a la izquierda o a la
derecha
- Apriete rmemente el poste de la guía en la
posición 1
- A oje el indicador M con la llave Allen de dos
extremos AC y deslícelo a la izquierda o a la
derecha para alinearlo con el 0 en la escala
BLANCA
- Apriete el indicador M
- Veri cación/ajuste de la guía para corte al hilo
h
en la posición 2
- Bloquee la guía para corte al hilo G en la
posición 2
- Mida la distancia de la hoja (delante y detrás) a
la guía
- Ambas medidas deben ser de 101,6 mm
- De lo contrario, a oje el poste de la guía 2 (en
la parte trasera) y deslícelo a la izquierda o a la
derecha
- Apriete rmemente el poste de la guía en la
posición 2
- Veri cación/ajuste de la guía para corte al hilo
en la posición 3
- Bloquee la guía para corte al hilo G en la
posición 3
- Deslice la guía hasta que toque la hoja y
a
j
bloquéela
- La hoja debe tocar la guía para corte al hilo de
delante a atrás
- De lo contrario, a oje el poste de la guía (en la
parte trasera) y deslícelo a la izquierda o a la
derecha
- Apriete rmemente el poste de la guía en la
posición 3
- Monte el conjunto de protección y cuña de
k
separación D
! Haga algunos cortes de prueba con material de
desecho para comprobar los ajustes
• Ajuste de la inserción de base C
- La parte delantera de la inserción de base debe
estar a ras o un poco por debajo de la mesa de
la sierra; la parte trasera debe estar a ras o un
poco por encima de la mesa de la sierra
- En caso necesario, la inserción de base puede
ajustarse con los 4 tornillos de ajuste (llave
hexagonal de 2,5 mm, no incluida de serie)
• Almacenamiento/transporte
- Para guardar la herramienta, asegúrese de que
el extremo del carril no sobresalga por el lateral
de la mesa
- Quite el conjunto de protección y cuña de
separación D
- Baje la hoja de sierra
- Enrolle el cable alrededor del gancho de
almacenamiento del cable U
- Levante la herramienta agarrando el asa de
transporte AB con el tablero orientado hacia
94
