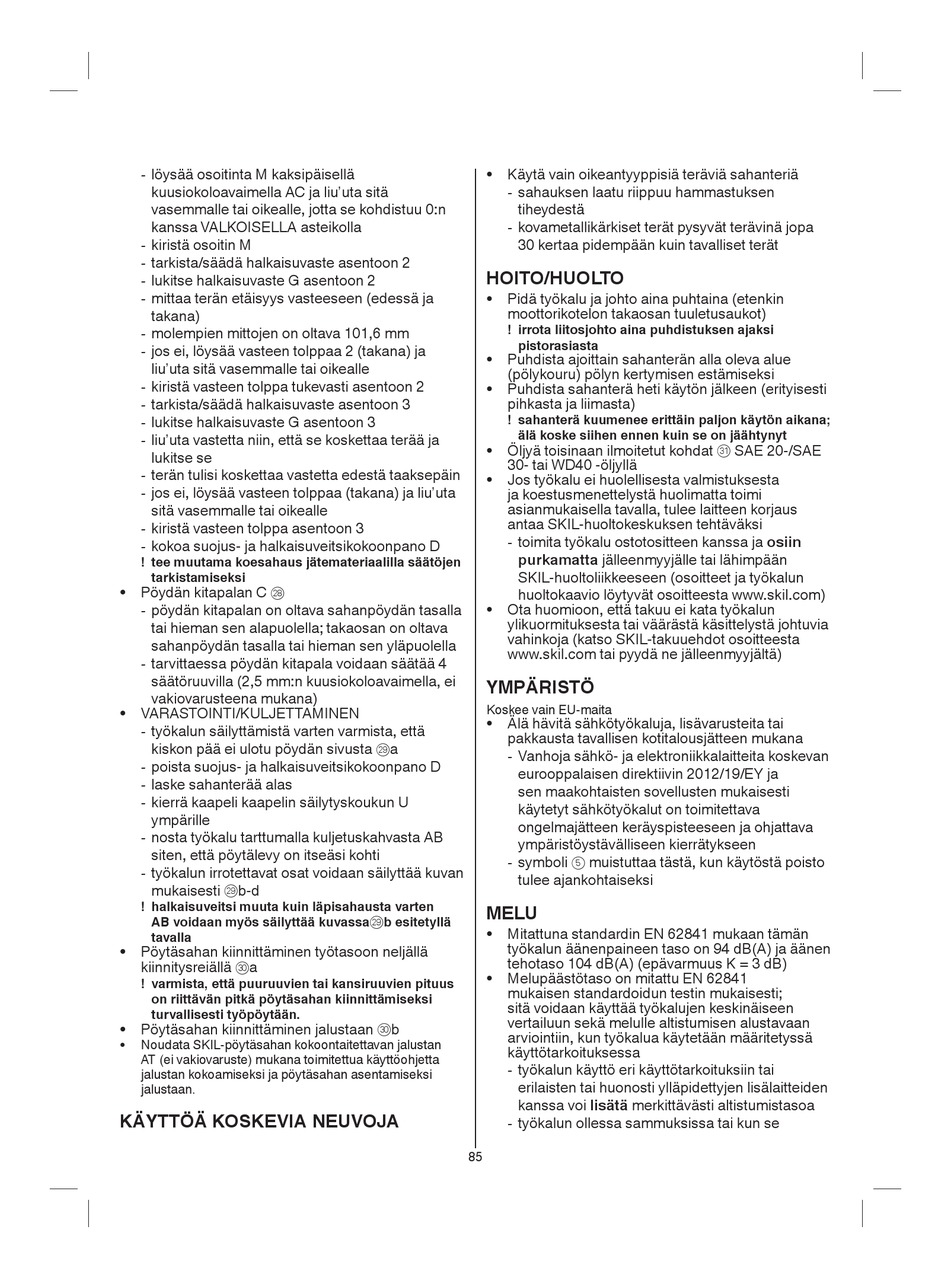

Skil 1330 Originalbetriebsanleitung Seite 85

- löysää osoitinta M kaksipäisellä
kuusiokoloavaimella AC ja liu'uta sitä
vasemmalle tai oikealle, jotta se kohdistuu 0:n
kanssa VALKOISELLA asteikolla
- kiristä osoitin M
- tarkista/säädä halkaisuvaste asentoon 2
- lukitse halkaisuvaste G asentoon 2
- mittaa terän etäisyys vasteeseen (edessä ja
takana)
- molempien mittojen on oltava 101,6 mm
- jos ei, löysää vasteen tolppaa 2 (takana) ja
liu'uta sitä vasemmalle tai oikealle
- kiristä vasteen tolppa tukevasti asentoon 2
- tarkista/säädä halkaisuvaste asentoon 3
- lukitse halkaisuvaste G asentoon 3
- liu'uta vastetta niin, että se koskettaa terää ja
lukitse se
- terän tulisi koskettaa vastetta edestä taaksepäin
- jos ei, löysää vasteen tolppaa (takana) ja liu'uta
sitä vasemmalle tai oikealle
- kiristä vasteen tolppa asentoon 3
- kokoa suojus- ja halkaisuveitsikokoonpano D
! tee muutama koesahaus jätemateriaalilla säätöjen
tarkistamiseksi
• Pöydän kitapalan C
l
- pöydän kitapalan on oltava sahanpöydän tasalla
tai hieman sen alapuolella; takaosan on oltava
sahanpöydän tasalla tai hieman sen yläpuolella
- tarvittaessa pöydän kitapala voidaan säätää 4
säätöruuvilla (2,5 mm:n kuusiokoloavaimella, ei
vakiovarusteena mukana)
• VARASTOINTI/KULJETTAMINEN
- työkalun säilyttämistä varten varmista, että
kiskon pää ei ulotu pöydän sivusta
- poista suojus- ja halkaisuveitsikokoonpano D
- laske sahanterää alas
- kierrä kaapeli kaapelin säilytyskoukun U
ympärille
- nosta työkalu tarttumalla kuljetuskahvasta AB
siten, että pöytälevy on itseäsi kohti
- työkalun irrotettavat osat voidaan säilyttää kuvan
mukaisesti b-d
z
! halkaisuveitsi muuta kuin läpisahausta varten
AB voidaan myös säilyttää kuvassa z b esitetyllä
tavalla
• Pöytäsahan kiinnittäminen työtasoon neljällä
kiinnitysreiällä a
x
! varmista, että puuruuvien tai kansiruuvien pituus
on riittävän pitkä pöytäsahan kiinnittämiseksi
turvallisesti työpöytään.
• Pöytäsahan kiinnittäminen jalustaan
• Noudata SKIL-pöytäsahan kokoontaitettavan jalustan
AT (ei vakiovaruste) mukana toimitettua käyttöohjetta
jalustan kokoamiseksi ja pöytäsahan asentamiseksi
jalustaan.
KÄYTTÖÄ KOSKEVIA NEUVOJA
• Käytä vain oikeantyyppisiä teräviä sahanteriä
- sahauksen laatu riippuu hammastuksen
tiheydestä
- kovametallikärkiset terät pysyvät terävinä jopa
30 kertaa pidempään kuin tavalliset terät
HOITO/HUOLTO
• Pidä työkalu ja johto aina puhtaina (etenkin
moottorikotelon takaosan tuuletusaukot)
! irrota liitosjohto aina puhdistuksen ajaksi
pistorasiasta
• Puhdista ajoittain sahanterän alla oleva alue
(pölykouru) pölyn kertymisen estämiseksi
• Puhdista sahanterä heti käytön jälkeen (erityisesti
pihkasta ja liimasta)
! sahanterä kuumenee erittäin paljon käytön aikana;
älä koske siihen ennen kuin se on jäähtynyt
• Öljyä toisinaan ilmoitetut kohdat
30- tai WD40 -öljyllä
• Jos työkalu ei huolellisesta valmistuksesta
ja koestusmenettelystä huolimatta toimi
asianmukaisella tavalla, tulee laitteen korjaus
antaa SKIL-huoltokeskuksen tehtäväksi
- toimita työkalu ostotositteen kanssa ja osiin
purkamatta jälleenmyyjälle tai lähimpään
SKIL-huoltoliikkeeseen (osoitteet ja työkalun
huoltokaavio löytyvät osoitteesta www.skil.com)
• Ota huomioon, että takuu ei kata työkalun
ylikuormituksesta tai väärästä käsittelystä johtuvia
vahinkoja (katso SKIL-takuuehdot osoitteesta
www.skil.com tai pyydä ne jälleenmyyjältä)
YMPÄRISTÖ
Koskee vain EU-maita
• Älä hävitä sähkötyökaluja, lisävarusteita tai
pakkausta tavallisen kotitalousjätteen mukana
a
z - Vanhoja sähkö- ja elektroniikkalaitteita koskevan
eurooppalaisen direktiivin 2012/19/EY ja
sen maakohtaisten sovellusten mukaisesti
käytetyt sähkötyökalut on toimitettava
ongelmajätteen keräyspisteeseen ja ohjattava
ympäristöystävälliseen kierrätykseen
- symboli
tulee ajankohtaiseksi
MELU
• Mitattuna standardin EN 62841 mukaan tämän
työkalun äänenpaineen taso on 94 dB(A) ja äänen
tehotaso 104 dB(A) (epävarmuus K = 3 dB)
• Melupäästötaso on mitattu EN 62841
mukaisen standardoidun testin mukaisesti;
sitä voidaan käyttää työkalujen keskinäiseen
vertailuun sekä melulle altistumisen alustavaan
b
x
arviointiin, kun työkalua käytetään määritetyssä
käyttötarkoituksessa
- työkalun käyttö eri käyttötarkoituksiin tai
erilaisten tai huonosti ylläpidettyjen lisälaitteiden
kanssa voi lisätä merkittävästi altistumistasoa
- työkalun ollessa sammuksissa tai kun se
85
SAE 20-/SAE
c
muistuttaa tästä, kun käytöstä poisto
5
