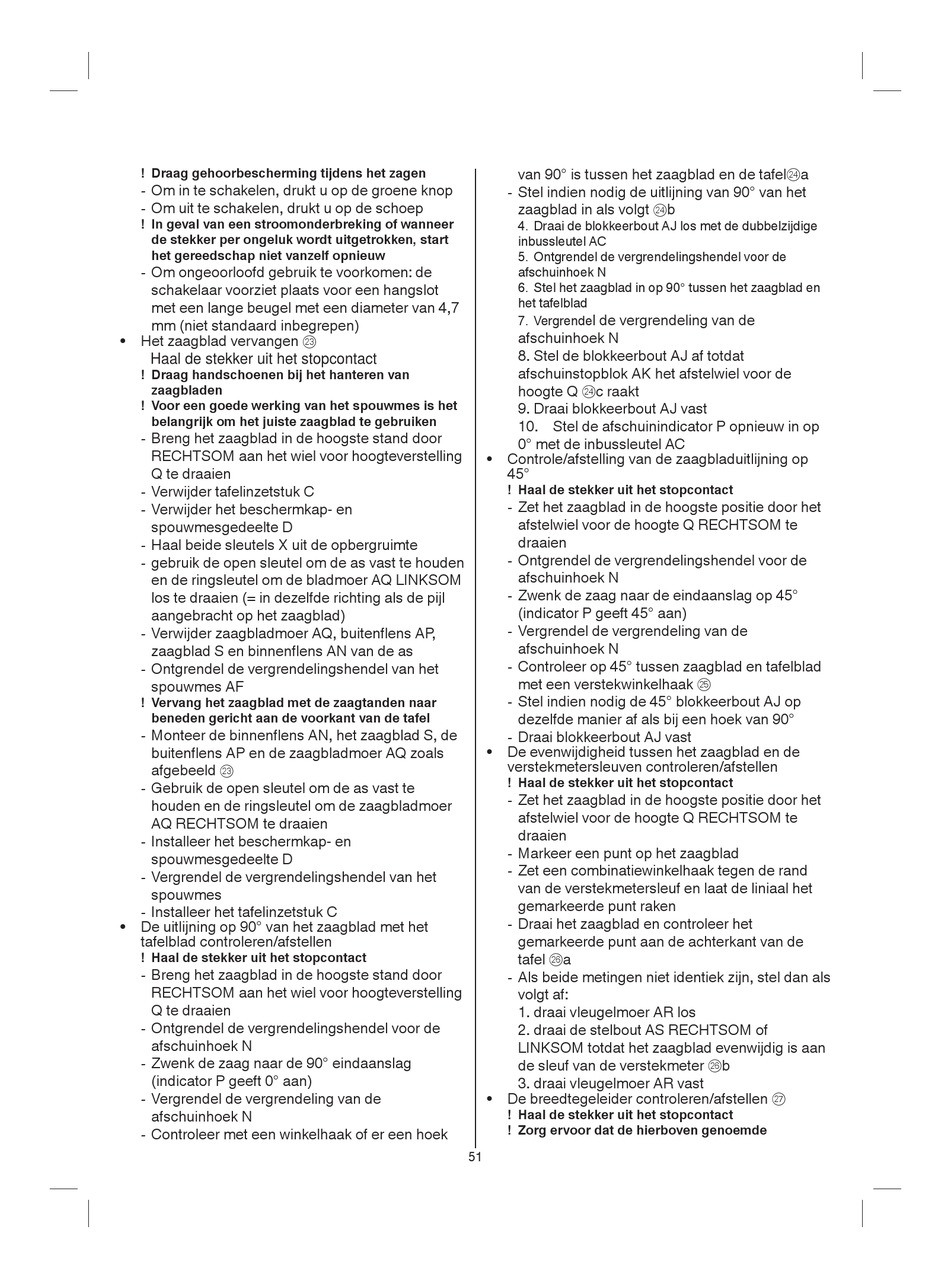

! Draag gehoorbescherming tijdens het zagen
- Om in te schakelen, drukt u op de groene knop
- Om uit te schakelen, drukt u op de schoep
! In geval van een stroomonderbreking of wanneer
de stekker per ongeluk wordt uitgetrokken, start
het gereedschap niet vanzelf opnieuw
- Om ongeoorloofd gebruik te voorkomen: de
schakelaar voorziet plaats voor een hangslot
met een lange beugel met een diameter van 4,7
mm (niet standaard inbegrepen)
• Het zaagblad vervangen
Haal de stekker uit het stopcontact
! Draag handschoenen bij het hanteren van
zaagbladen
! Voor een goede werking van het spouwmes is het
belangrijk om het juiste zaagblad te gebruiken
- Breng het zaagblad in de hoogste stand door
RECHTSOM aan het wiel voor hoogteverstelling
Q te draaien
- Verwijder tafelinzetstuk C
- Verwijder het beschermkap- en
spouwmesgedeelte D
- Haal beide sleutels X uit de opbergruimte
- gebruik de open sleutel om de as vast te houden
en de ringsleutel om de bladmoer AQ LINKSOM
los te draaien (= in dezelfde richting als de pijl
aangebracht op het zaagblad)
- Verwijder zaagbladmoer AQ, buiten ens AP,
zaagblad S en binnen ens AN van de as
- Ontgrendel de vergrendelingshendel van het
spouwmes A
! Vervang het zaagblad met de zaagtanden naar
beneden gericht aan de voorkant van de tafel
- Monteer de binnen ens AN, het zaagblad S, de
buiten ens AP en de zaagbladmoer AQ zoals
afgebeeld
f
- Gebruik de open sleutel om de as vast te
houden en de ringsleutel om de zaagbladmoer
AQ RECHTSOM te draaien
- Installeer het beschermkap- en
spouwmesgedeelte D
- Vergrendel de vergrendelingshendel van het
spouwmes
- Installeer het tafelinzetstuk C
• De uitlijning op 90° van het zaagblad met het
tafelblad controleren/afstellen
! Haal de stekker uit het stopcontact
- Breng het zaagblad in de hoogste stand door
RECHTSOM aan het wiel voor hoogteverstelling
Q te draaien
- Ontgrendel de vergrendelingshendel voor de
afschuinhoek N
- Zwenk de zaag naar de 90° eindaanslag
(indicator P geeft 0° aan)
- Vergrendel de vergrendeling van de
afschuinhoek N
- Controleer met een winkelhaak of er een hoek
f
51
van 90° is tussen het zaagblad en de tafel
- Stel indien nodig de uitlijning van 90° van het
zaagblad in als volgt
g
4. Draai de blokkeerbout AJ los met de dubbelzijdige
inbussleutel AC
5. Ontgrendel de vergrendelingshendel voor de
afschuinhoek N
6. Stel het zaagblad in op 90° tussen het zaagblad en
het tafelblad
l de vergrendeling van de
7. Vergrende
afschuinhoek N
8. Stel de blokkeerbout AJ af totdat
afschuinstopblok AK het afstelwiel voor de
hoogte Q c raakt
g
9. Draai blokkeerbout AJ vast
10. Stel de afschuinindicator P opnieuw in op
0° met de inbussleutel AC
• Controle/afstelling van de zaagbladuitlijning op
45°
! Haal de stekker uit het stopcontact
- Zet het zaagblad in de hoogste positie door het
afstelwiel voor de hoogte Q RECHTSOM te
draaien
- Ontgrendel de vergrendelingshendel voor de
afschuinhoek N
- Zwenk de zaag naar de eindaanslag op 45°
(indicator P geeft 45° aan)
- Vergrendel de vergrendeling van de
afschuinhoek N
- Controleer op 45° tussen zaagblad en tafelblad
met een verstekwinkelhaak
- Stel indien nodig de 45° blokkeerbout AJ op
dezelfde manier af als bij een hoek van 90°
- Draai blokkeerbout AJ vast
• De evenwijdigheid tussen het zaagblad en de
verstekmetersleuven controleren/afstellen
! Haal de stekker uit het stopcontact
- Zet het zaagblad in de hoogste positie door het
afstelwiel voor de hoogte Q RECHTSOM te
draaien
- Markeer een punt op het zaagblad
- Zet een combinatiewinkelhaak tegen de rand
van de verstekmetersleuf en laat de liniaal het
gemarkeerde punt raken
- Draai het zaagblad en controleer het
gemarkeerde punt aan de achterkant van de
tafel a
j
- Als beide metingen niet identiek zijn, stel dan als
volgt af:
1. draai vleugelmoer AR los
2. draai de stelbout AS RECHTSOM of
LINKSOM totdat het zaagblad evenwijdig is aan
de sleuf van de verstekmeter
3. draai vleugelmoer AR vast
• De breedtegeleider controleren/afstellen
! Haal de stekker uit het stopcontact
! Zorg ervoor dat de hierboven genoemde
