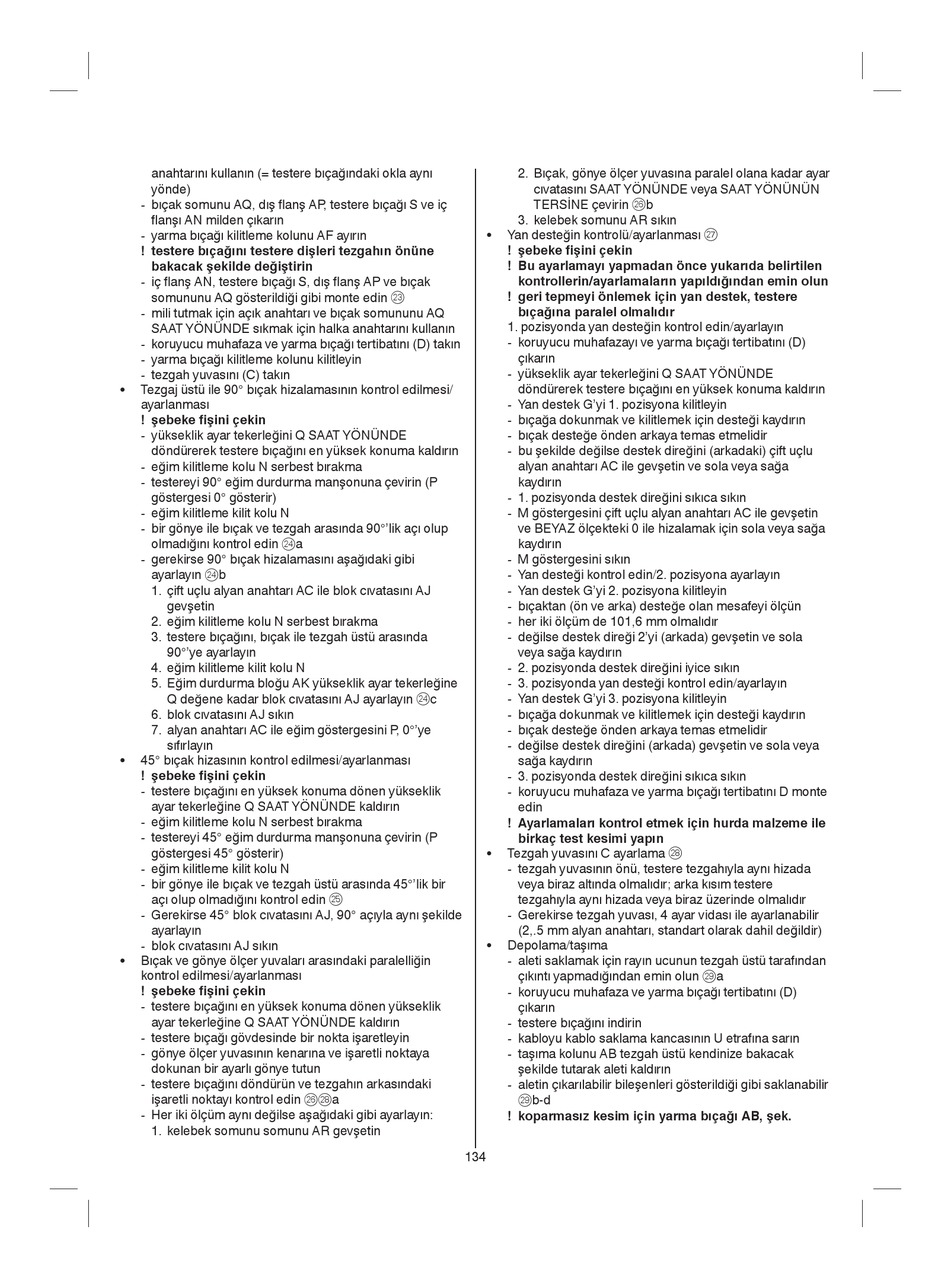

Skil 1330 Originalbetriebsanleitung Seite 134

anahtar n kullan n (= testere b ça ndaki okla ayn
yönde)
- b çak somunu AQ, d an AP, testere b ça S ve iç
an AN milden ç kar n
- yarma b ça kilitleme kolunu A ay r n
! testere b ça n testere di leri tezgah n önüne
bakacak ekilde de i tirin
- iç an AN, testere b ça S, d
somununu AQ gösterildi i gibi monte edin f
- mili tutmak için aç k anahtar ve b çak somununu AQ
SAAT YÖNÜNDE s kmak için halka anahtar n kullan n
- koruyucu muhafaza ve yarma b ça tertibat n (D) tak n
- yarma b ça kilitleme kolunu kilitleyin
- tezgah yuvas n (C) tak n
• Tezgaj üstü ile 90° b çak hizalamas n n kontrol edilmesi/
ayarlanmas
! ebeke ini çekin
- yükseklik ayar tekerle ini Q SAAT YÖNÜNDE
döndürerek testere b ça n en yüksek konuma kald r n
- e im kilitleme kolu N serbest b rakma
- testereyi 90° e im durdurma man onuna çevirin (P
göstergesi 0° gösterir)
- e im kilitleme kilit kolu N
- bir gönye ile b çak ve tezgah aras nda 90°'lik aç olup
olmad n kontrol edin g a
- gerekirse 90° b çak hizalamas n a a daki gibi
ayarlay n g b
1. çift uçlu alyan anahtar AC ile blok c vatas n AJ
gev etin
2. e im kilitleme kolu N serbest b rakma
3. testere b ça n , b çak ile tezgah üstü aras nda
90°'ye ayarlay n
4. e im kilitleme kilit kolu N
5. E im durdurma blo u AK yükseklik ayar tekerle ine
Q de ene kadar blok c vatas n AJ ayarlay n g c
6. blok c vatas n AJ s k n
7. alyan anahtar AC ile e im göstergesini P, 0°'ye
s f rlay n
• 45° b çak hizas n n kontrol edilmesi/ayarlanmas
! ebeke ini çekin
- testere b ça n en yüksek konuma dönen yükseklik
ayar tekerle ine Q SAAT YÖNÜNDE kald r n
- e im kilitleme kolu N serbest b rakma
- testereyi 45° e im durdurma man onuna çevirin (P
göstergesi 45° gösterir)
- e im kilitleme kilit kolu N
- bir gönye ile b çak ve tezgah üstü aras nda 45°'lik bir
aç olup olmad n kontrol edin h
- Gerekirse 45° blok c vatas n AJ, 90° aç yla ayn ekilde
ayarlay n
- blok c vatas n AJ s k n
• B çak ve gönye ölçer yuvalar aras ndaki paralelli in
kontrol edilmesi/ayarlanmas
! ebeke ini çekin
- testere b ça n en yüksek konuma dönen yükseklik
ayar tekerle ine Q SAAT YÖNÜNDE kald r n
- testere b ça gövdesinde bir nokta i aretleyin
- gönye ölçer yuvas n n kenar na ve i aretli noktaya
dokunan bir ayarl gönye tutun
- testere b ça n döndürün ve tezgah n arkas ndaki
i aretli noktay kontrol edin jl a
- Her iki ölçüm ayn de ilse a a daki gibi ayarlay n:
1. kelebek somunu somunu AR gev etin
2. B çak, gönye ölçer yuvas na paralel olana kadar ayar
3. kelebek somunu AR s k n
• Yan deste in kontrolü/ayarlanmas k
! ebeke
! Bu ayarlamay yapmadan önce yukar da belirtilen
kontrollerin/ayarlamalar n yap ld
an AP ve b çak
! geri tepmeyi önlemek için yan destek, testere
b ça na paralel olmal d r
1. pozisyonda yan deste in kontrol edin/ayarlay n
- koruyucu muhafazay ve yarma b ça tertibat n (D)
ç kar n
- yükseklik ayar tekerle ini Q SAAT YÖNÜNDE
döndürerek testere b ça n en yüksek konuma kald r n
- Yan destek G'yi 1. pozisyona kilitleyin
- b ça a dokunmak ve kilitlemek için deste i kayd r n
- b çak deste e önden arkaya temas etmelidir
- bu ekilde de ilse destek dire ini (arkadaki) çift uçlu
alyan anahtar AC ile gev etin ve sola veya sa a
kayd r n
- 1. pozisyonda destek dire ini s k ca s k n
- M göstergesini çift uçlu alyan anahtar AC ile gev etin
ve BEYAZ ölçekteki 0 ile hizalamak için sola veya sa a
kayd r n
- M göstergesini s k n
- Yan deste i kontrol edin/2. pozisyona ayarlay n
- Yan destek G'yi 2. pozisyona kilitleyin
- b çaktan (ön ve arka) deste e olan mesafeyi ölçün
- her iki ölçüm de 101,6 mm olmal d r
- de ilse destek dire i 2'yi (arkada) gev etin ve sola
veya sa a kayd r n
- 2. pozisyonda destek dire ini iyice s k n
- 3. pozisyonda yan deste i kontrol edin/ayarlay n
- Yan destek G'yi 3. pozisyona kilitleyin
- b ça a dokunmak ve kilitlemek için deste i kayd r n
- b çak deste e önden arkaya temas etmelidir
- de ilse destek dire ini (arkada) gev etin ve sola veya
sa a kayd r n
- 3. pozisyonda destek dire ini s k ca s k n
- koruyucu muhafaza ve yarma b ça tertibat n D monte
edin
! Ayarlamalar kontrol etmek için hurda malzeme ile
birkaç test kesimi yap n
• Tezgah yuvas n C ayarlama l
- tezgah yuvas n n önü, testere tezgah yla ayn hizada
veya biraz alt nda olmal d r; arka k s m testere
tezgah yla ayn hizada veya biraz üzerinde olmal d r
- Gerekirse tezgah yuvas , 4 ayar vidas ile ayarlanabilir
(2,.5 mm alyan anahtar , standart olarak dahil de ildir)
• Depolama/ta ma
- aleti saklamak için ray n ucunun tezgah üstü taraf ndan
ç k nt yapmad ndan emin olun z a
- koruyucu muhafaza ve yarma b ça tertibat n (D)
ç kar n
- testere b ça n indirin
- kabloyu kablo saklama kancas n n U etraf na sar n
- ta ma kolunu AB tezgah üstü kendinize bakacak
- aletin ç kar labilir bile enleri gösterildi i gibi saklanabilir
z b-d
! koparmas z kesim için yarma b ça
134
c vatas n SAAT YÖNÜNDE veya SAAT YÖNÜNÜN
TERS NE çevirin j b
ini çekin
ekilde tutarak aleti kald r n
ndan emin olun
AB, ek.
