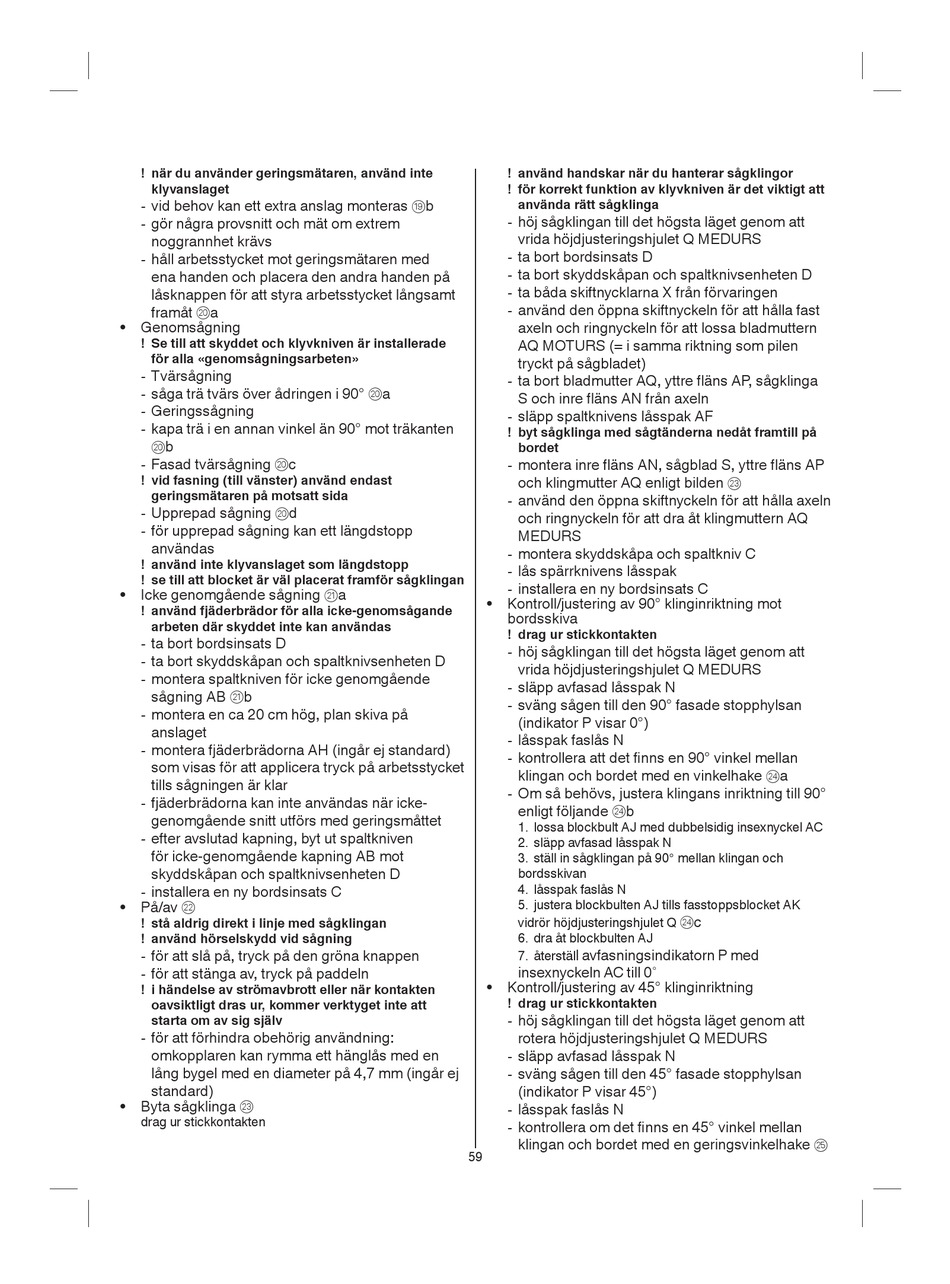

Skil 1330 Originalbetriebsanleitung Seite 59

! när du använder geringsmätaren, använd inte
klyvanslaget
- vid behov kan ett extra anslag monteras
- gör några provsnitt och mät om extrem
noggrannhet krävs
- håll arbetsstycket mot geringsmätaren med
ena handen och placera den andra handen på
låsknappen för att styra arbetsstycket långsamt
framåt a
a
• Genomsågning
! Se till att skyddet och klyvkniven är installerade
för alla genomsågningsarbeten»
- Tvärsågning
- såga trä tvärs över ådringen i 90°
- Geringssågning
- kapa trä i en annan vinkel än 90° mot träkanten
b
a
- asad tvärsågning c
a
! vid fasning (till vänster) använd endast
geringsmätaren på motsatt sida
- Upprepad sågning d
a
- för upprepad sågning kan ett längdstopp
användas
! använd inte klyvanslaget som längdstopp
! se till att blocket är väl placerat framför sågklingan
• Icke genomgående sågning
! använd fjäderbrädor för alla icke-genomsågande
arbeten där skyddet inte kan användas
- ta bort bordsinsats D
- ta bort skyddskåpan och spaltknivsenheten D
- montera spaltkniven för icke genomgående
sågning AB b
s
- montera en ca 20 cm hög, plan skiva på
anslaget
- montera fjäderbrädorna AH (ingår ej standard)
som visas för att applicera tryck på arbetsstycket
tills sågningen är klar
- fjäderbrädorna kan inte användas när icke-
genomgående snitt utförs med geringsmåttet
- efter avslutad kapning, byt ut spaltkniven
för icke-genomgående kapning AB mot
skyddskåpan och spaltknivsenheten D
- installera en ny bordsinsats C
• På/av
d
! stå aldrig direkt i linje med sågklingan
! använd hörselskydd vid sågning
- för att slå på, tryck på den gröna knappen
- för att stänga av, tryck på paddeln
! i händelse av strömavbrott eller när kontakten
oavsiktligt dras ur, kommer verktyget inte att
starta om av sig själv
- för att förhindra obehörig användning:
omkopplaren kan rymma ett hänglås med en
lång bygel med en diameter på 4,7 mm (ingår ej
standard)
• Byta sågklinga
f
drag ur stickkontakten
b
p
a
a
a
s
• Kontroll/justering av 90° klinginriktning mot
• Kontroll/justering av 45° klinginriktning
59
! använd handskar när du hanterar sågklingor
! för korrekt funktion av klyvkniven är det viktigt att
använda rätt sågklinga
- höj sågklingan till det högsta läget genom att
vrida höjdjusteringshjulet Q MEDURS
- ta bort bordsinsats D
- ta bort skyddskåpan och spaltknivsenheten D
- ta båda skiftnycklarna X från förvaringen
- använd den öppna skiftnyckeln för att hålla fast
axeln och ringnyckeln för att lossa bladmuttern
AQ MOTURS (= i samma riktning som pilen
tryckt på sågbladet)
- ta bort bladmutter AQ, yttre äns AP, sågklinga
S och inre äns AN från axeln
- släpp spaltknivens låsspak A
! byt sågklinga med sågtänderna nedåt framtill på
bordet
- montera inre äns AN, sågblad S, yttre äns AP
och klingmutter AQ enligt bilden
- använd den öppna skiftnyckeln för att hålla axeln
och ringnyckeln för att dra åt klingmuttern AQ
MEDURS
- montera skyddskåpa och spaltkniv C
- lås spärrknivens låsspak
- installera en ny bordsinsats C
bordsskiva
! drag ur stickkontakten
- höj sågklingan till det högsta läget genom att
vrida höjdjusteringshjulet Q MEDURS
- släpp avfasad låsspak N
- sväng sågen till den 90° fasade stopphylsan
(indikator P visar 0°)
- låsspak faslås N
- kontrollera att det nns en 90° vinkel mellan
klingan och bordet med en vinkelhake
- Om så behövs, justera klingans inriktning till 90°
enligt följande b
g
1. lossa blockbult AJ med dubbelsidig insexnyckel AC
2. släpp avfasad låsspak N
3. ställ in sågklingan på 90° mellan klingan och
bordsskivan
4. låsspak faslås N
5. justera blockbulten AJ tills fasstoppsblocket AK
vidrör höjdjusteringshjulet Q g
6. dra åt blockbulten AJ
l avfasningsindikatorn P med
7. återstäl
insexnyckeln AC till 0
! drag ur stickkontakten
- höj sågklingan till det högsta läget genom att
rotera höjdjusteringshjulet Q MEDURS
- släpp avfasad låsspak N
- sväng sågen till den 45° fasade stopphylsan
(indikator P visar 45°)
- låsspak faslås N
- kontrollera om det nns en 45° vinkel mellan
klingan och bordet med en geringsvinkelhake
f
a
g
c
h
