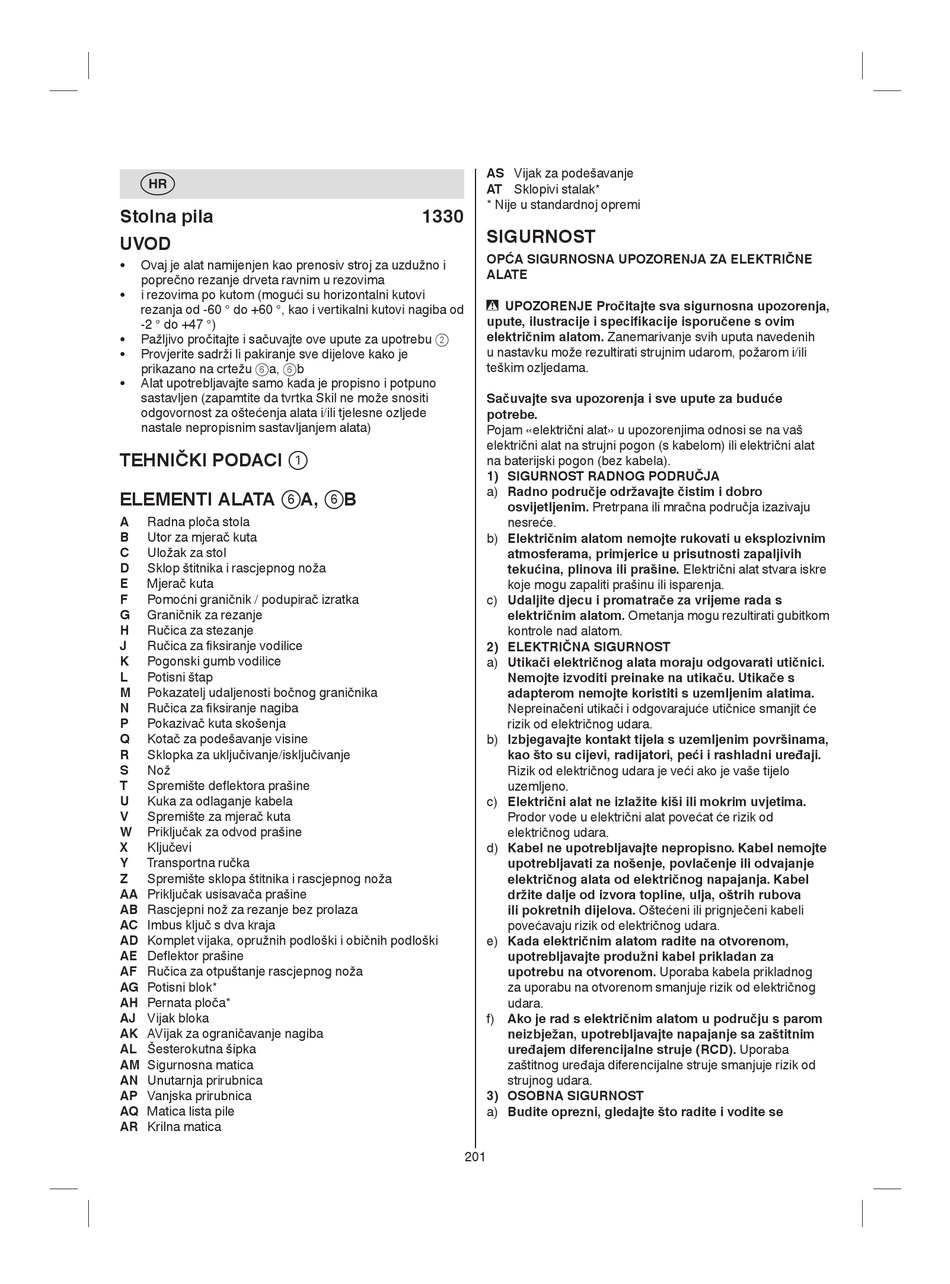

Skil 1330 Originalbetriebsanleitung Seite 201

q
Stolna pila
UVOD
• Ovaj je alat namijenjen kao prenosiv stroj za uzdu no i
popre no rezanje drveta ravnim u rezovima
• i rezovima po kutom (mogu i su horizontalni kutovi
rezanja od -60 ° do +60 °, kao i vertikalni kutovi nagiba od
-2 ° do +47 °)
• Pa ljivo pro itajte i sa uvajte ove upute za upotrebu 2
• Provjerite sadr i li pakiranje sve dijelove kako je
prikazano na crte u 6a, 6b
• Alat upotrebljavajte samo kada je propisno i potpuno
sastavljen (zapamtite da tvrtka Skil ne mo e snositi
odgovornost za ošte enja alata i/ili tjelesne ozljede
nastale nepropisnim sastavljanjem alata)
TEHNI KI PODACI 1
ELEMENTI ALATA 6 A, 6 B
A Radna plo a stola
B Utor za mjera kuta
C Ulo ak za stol
D Sklop štitnika i rascjepnog no a
E Mjera kuta
F Pomo ni grani nik / podupira izratka
G Grani nik za rezanje
H Ru ica za stezanje
J 9. Ru ica za ksiranje vodilice __
K Pogonski gumb vodilice
L Potisni štap
M Pokazatelj udaljenosti bo nog grani nika
N Ru ica za ksiranje nagiba
15. P Pokaziva kuta skošenja __
Q Kota za podešavanje visine
R Sklopka za uklju ivanje/isklju ivanje
S No
T Spremište de ektora prašine
U Kuka za odlaganje kabela
V Spremište za mjera kuta
W Priklju ak za odvod prašine
X Klju evi
Y Transportna ru ka
Z Spremište sklopa štitnika i rascjepnog no a
AA Priklju ak usisava a prašine
AB Rascjepni no za rezanje bez prolaza
AC Imbus klju s dva kraja
AD Komplet vijaka, opru nih podloški i obi nih podloški
AE De ektor prašine
AF Ru ica za otpuštanje rascjepnog no a
AG Potisni blok*
AH Pernata plo a*
AJ Vijak bloka 35. __
AK AVijak za ograni avanje nagiba
AL esterokutna šipka
AM Sigurnosna matica
AN Unutarnja prirubnica
41. __
AP Vanjska prirubnica
AQ Matica lista pile
AR Krilna matica
AS Vijak za podešavanje
AT Sklopivi stalak*
* Nije u standardnoj opremi
1330
SIGURNOST
OP A SIGURNOSNA UPOZORENJA ZA ELEKTRI NE
ALATE
UPOZORENJE Pro itajte sva sigurnosna upozorenja,
-
upute, ilustracije i speci kacije isporu ene s ovim
elektri nim alatom. Zanemarivanje svih uputa navedenih
u nastavku mo e rezultirati strujnim udarom, po arom i/ili
teškim ozljedama.
Sa uvajte sva upozorenja i sve upute za budu e
potrebe.
Pojam «elektri ni alat» u upozorenjima odnosi se na vaš
elektri ni alat na strujni pogon (s kabelom) ili elektri ni alat
na baterijski pogon (bez kabela).
1) SIGURNOST RADNOG PODRU JA
a) Radno podru je odr avajte istim i dobro
osvijetljenim. Pretrpana ili mra na podru ja izazivaju
nesre e.
b) Elektri nim alatom nemojte rukovati u eksplozivnim
atmosferama, primjerice u prisutnosti zapaljivih
teku ina, plinova ili prašine. Elektri ni alat stvara iskre
koje mogu zapaliti prašinu ili isparenja.
c) Udaljite djecu i promatra e za vrijeme rada s
elektri nim alatom. Ometanja mogu rezultirati gubitkom
kontrole nad alatom.
2) ELEKTRI NA SIGURNOST
a) Utika i elektri nog alata moraju odgovarati uti nici.
Nemojte izvoditi preinake na utika u. Utika e s
adapterom nemojte koristiti s uzemljenim alatima.
Nepreina eni utika i i odgovaraju e uti nice smanjit e
rizik od elektri nog udara.
b) Izbjegavajte kontakt tijela s uzemljenim površinama,
kao što su cijevi, radijatori, pe i i rashladni ure aji.
Rizik od elektri nog udara je ve i ako je vaše tijelo
uzemljeno.
c) Elektri ni alat ne izla ite kiši ili mokrim uvjetima.
Prodor vode u elektri ni alat pove at e rizik od
elektri nog udara.
d) Kabel ne upotrebljavajte nepropisno. Kabel nemojte
upotrebljavati za nošenje, povla enje ili odvajanje
elektri nog alata od elektri nog napajanja. Kabel
dr ite dalje od izvora topline, ulja, oštrih rubova
ili pokretnih dijelova. Ošte eni ili prignje eni kabeli
pove avaju rizik od elektri nog udara.
e) Kada elektri nim alatom radite na otvorenom,
upotrebljavajte produ ni kabel prikladan za
upotrebu na otvorenom. Uporaba kabela prikladnog
za uporabu na otvorenom smanjuje rizik od elektri nog
udara.
f) Ako je rad s elektri nim alatom u podru ju s parom
neizbje an, upotrebljavajte napajanje sa zaštitnim
ure ajem diferencijalne struje (RCD). Uporaba
zaštitnog ure aja diferencijalne struje smanjuje rizik od
strujnog udara.
3) OSOBNA SIGURNOST
a) Budite oprezni, gledajte što radite i vodite se
201
