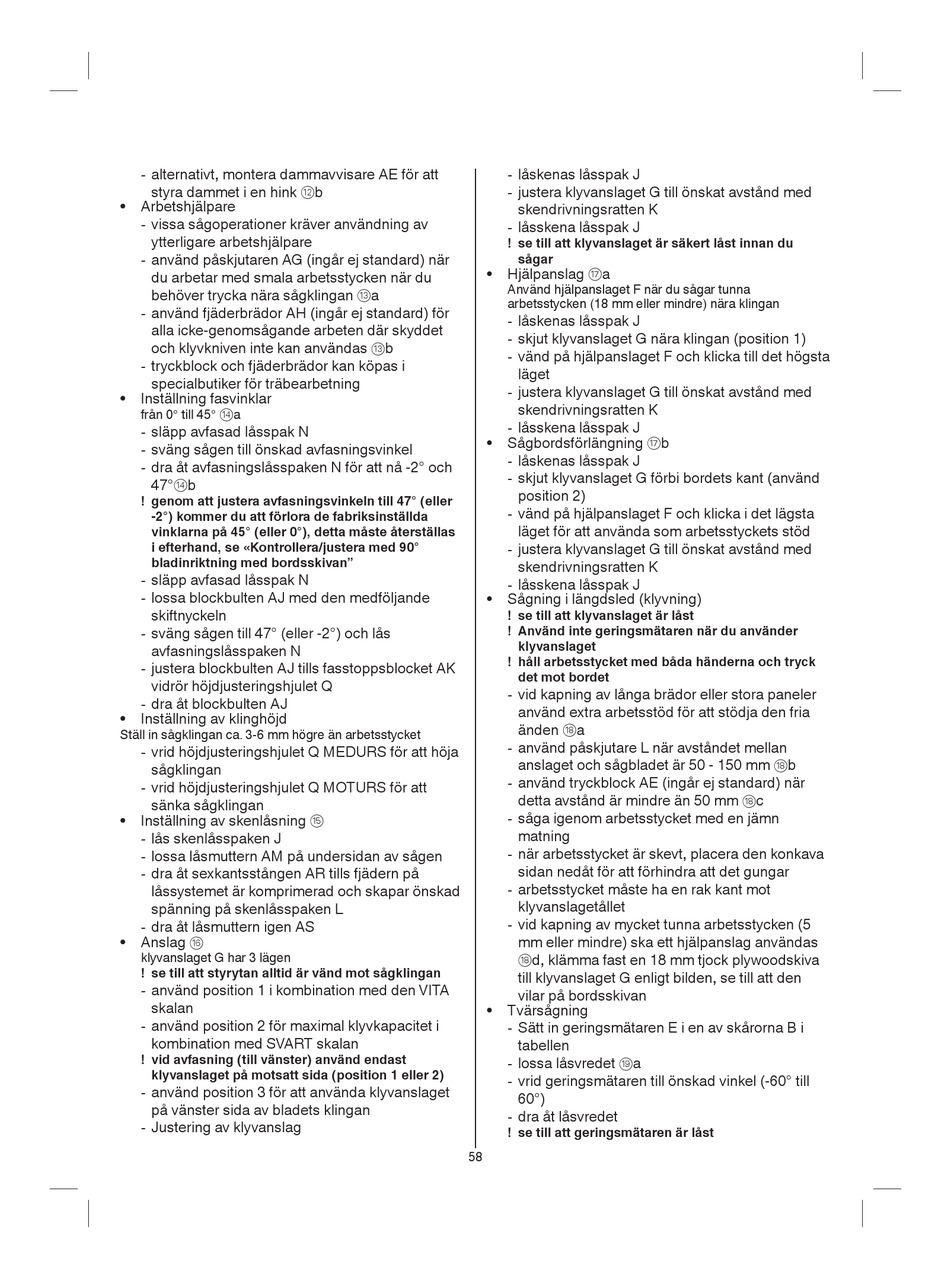

- alternativt, montera dammavvisare AE för att
styra dammet i en hink
• Arbetshjälpare
- vissa sågoperationer kräver användning av
ytterligare arbetshjälpare
- använd påskjutaren AG (ingår ej standard) när
du arbetar med smala arbetsstycken när du
behöver trycka nära sågklingan
- använd fjäderbrädor AH (ingår ej standard) för
alla icke-genomsågande arbeten där skyddet
och klyvkniven inte kan användas
- tryckblock och fjäderbrädor kan köpas i
specialbutiker för träbearbetning
• Inställning fasvinklar
från 0° till 45° t a
- släpp avfasad låsspak N
- sväng sågen till önskad avfasningsvinkel
- dra åt avfasningslåsspaken N för att nå -2° och
47°
b
t
! genom att justera avfasningsvinkeln till 47° (eller
-2°) kommer du att förlora de fabriksinställda
vinklarna på 45° (eller 0°), detta måste återställas
i efterhand, se Kontrollera/justera med 90°
bladinriktning med bordsskivan"
- släpp avfasad låsspak N
- lossa blockbulten AJ med den medföljande
skiftnyckeln
- sväng sågen till 47° (eller -2°) och lås
avfasningslåsspaken N
- justera blockbulten AJ tills fasstoppsblocket AK
vidrör höjdjusteringshjulet Q
- dra åt blockbulten AJ
• Inställning av klinghöjd
Ställ in sågklingan ca. 3-6 mm högre än arbetsstycket
- vrid höjdjusteringshjulet Q MEDURS för att höja
sågklingan
- vrid höjdjusteringshjulet Q MOTURS för att
sänka sågklingan
• Inställning av skenlåsning
- lås skenlåsspaken J
- lossa låsmuttern AM på undersidan av sågen
- dra åt sexkantsstången AR tills fjädern på
låssystemet är komprimerad och skapar önskad
spänning på skenlåsspaken L
- dra åt låsmuttern igen AS
• Anslag
u
klyvanslaget G har 3 lägen
! se till att styrytan alltid är vänd mot sågklingan
- använd position 1 i kombination med den VITA
skalan
- använd position 2 för maximal klyvkapacitet i
kombination med SVART skalan
! vid avfasning (till vänster) använd endast
klyvanslaget på motsatt sida (position 1 eller 2)
- använd position 3 för att använda klyvanslaget
på vänster sida av bladets klingan
- Justering av klyvanslag
b
e
a
r
b
r
y
58
- låskenas låsspak J
- justera klyvanslaget G till önskat avstånd med
skendrivningsratten K
- låsskena låsspak J
! se till att klyvanslaget är säkert låst innan du
sågar
• Hjälpanslag
a
i
Använd hjälpanslaget
när du sågar tunna
arbetsstycken (18 mm eller mindre) nära klingan
- låskenas låsspak J
- skjut klyvanslaget G nära klingan (position 1)
- vänd på hjälpanslaget
läget
- justera klyvanslaget G till önskat avstånd med
skendrivningsratten K
- låsskena låsspak J
• Sågbordsförlängning
b
i
- låskenas låsspak J
- skjut klyvanslaget G förbi bordets kant (använd
position 2)
- vänd på hjälpanslaget
läget för att använda som arbetsstyckets stöd
- justera klyvanslaget G till önskat avstånd med
skendrivningsratten K
- låsskena låsspak J
• Sågning i längdsled (klyvning)
! se till att klyvanslaget är låst
! Använd inte geringsmätaren när du använder
klyvanslaget
! håll arbetsstycket med båda händerna och tryck
det mot bordet
- vid kapning av långa brädor eller stora paneler
använd extra arbetsstöd för att stödja den fria
änden
a
o
- använd påskjutare L när avståndet mellan
anslaget och sågbladet är 50 - 150 mm
- använd tryckblock AE (ingår ej standard) när
detta avstånd är mindre än 50 mm
- såga igenom arbetsstycket med en jämn
matning
- när arbetsstycket är skevt, placera den konkava
sidan nedåt för att förhindra att det gungar
- arbetsstycket måste ha en rak kant mot
klyvanslagetållet
- vid kapning av mycket tunna arbetsstycken (5
mm eller mindre) ska ett hjälpanslag användas
d, klämma fast en 18 mm tjock plywoodskiva
o
till klyvanslaget G enligt bilden, se till att den
vilar på bordsskivan
• Tvärsågning
- Sätt in geringsmätaren E i en av skårorna B i
tabellen
- lossa låsvredet
a
p
- vrid geringsmätaren till önskad vinkel (-60° till
60°)
- dra åt låsvredet
! se till att geringsmätaren är låst
och klicka till det högsta
och klicka i det lägsta
b
o
c
o
